РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
148 _________________________________________________________________ M211095RU-E
Напряжение
При выборе сигнала напряжения в качестве аналогового выхода
скорости ветра выходной сигнал датчика WMT700 линейно
меняется от 0 В пост. тока при скорости ветра 0 миль/час до 1 В пост.
тока при скорости 125 миль/час. В единицах системы СИ напряжение
линейно меняется от 0 В пост. тока при скорости ветра в 0 м/с до
1
В пост. тока при скорости 55,88 м/с.
На Рис. 49 ниже показан выход напряжения при подключении
кабеля-переходника аналогового частотного выхода (227571SP)
и использовании кабеля датчика WS425. У датчика WMT700
сигнал скорости ветра выдается на клемму 15 (фиолетовую) кабеля-
переходника. Фиолетовый кабель должен быть подключен к каналу
считывания значения скорости V, а розовый — к линии заземления
аналогового выхода.
1212-002

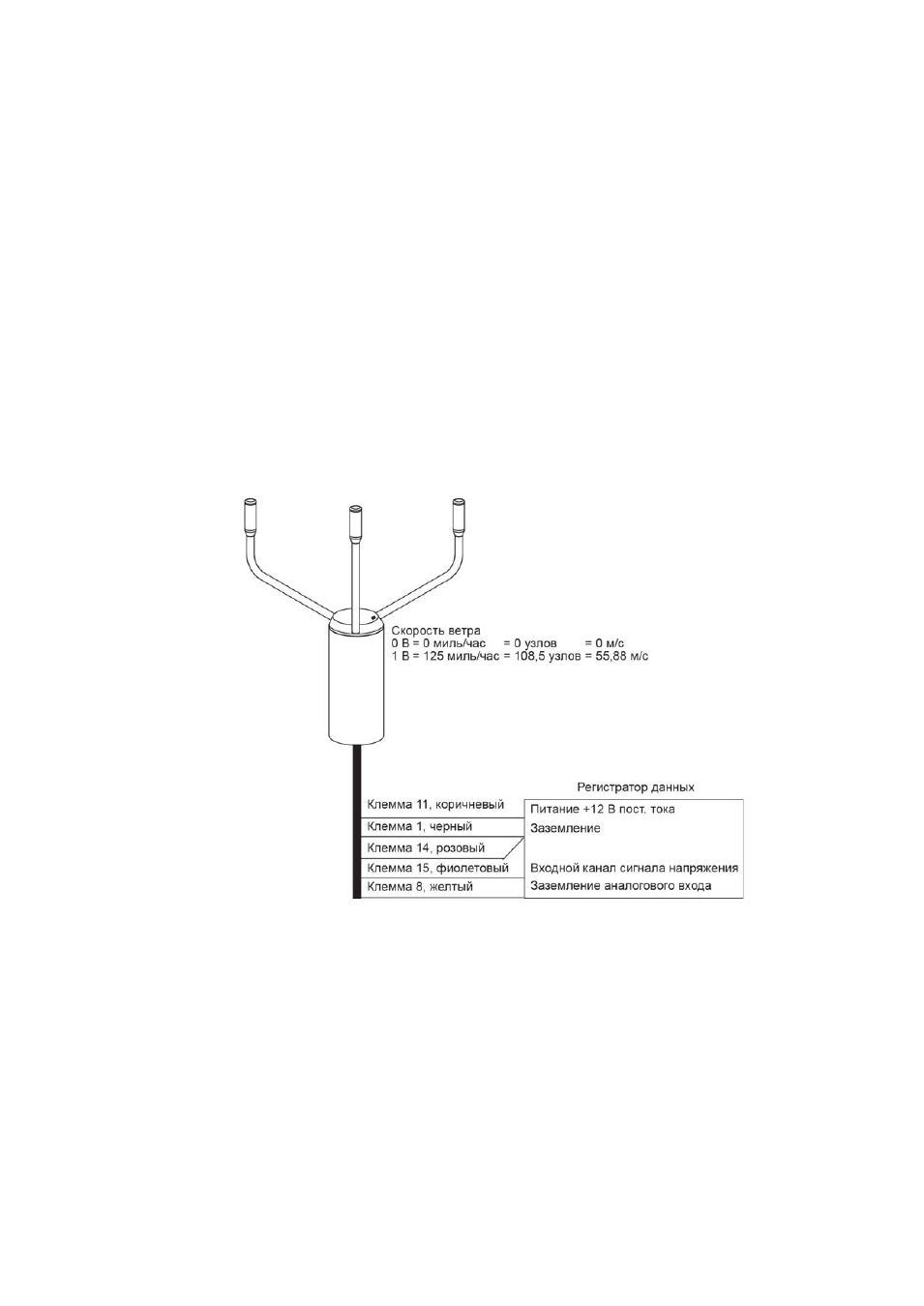

Рис. 49
Аналоговый выходной сигнал напряжения,
представляющий скорость ветра при наличии
кабеля датчика WS425 и кабеля-переходника для
аналогового частотного выхода
