Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 71
Теперь датчик ветра WMT700 готов к работе.
1006-079

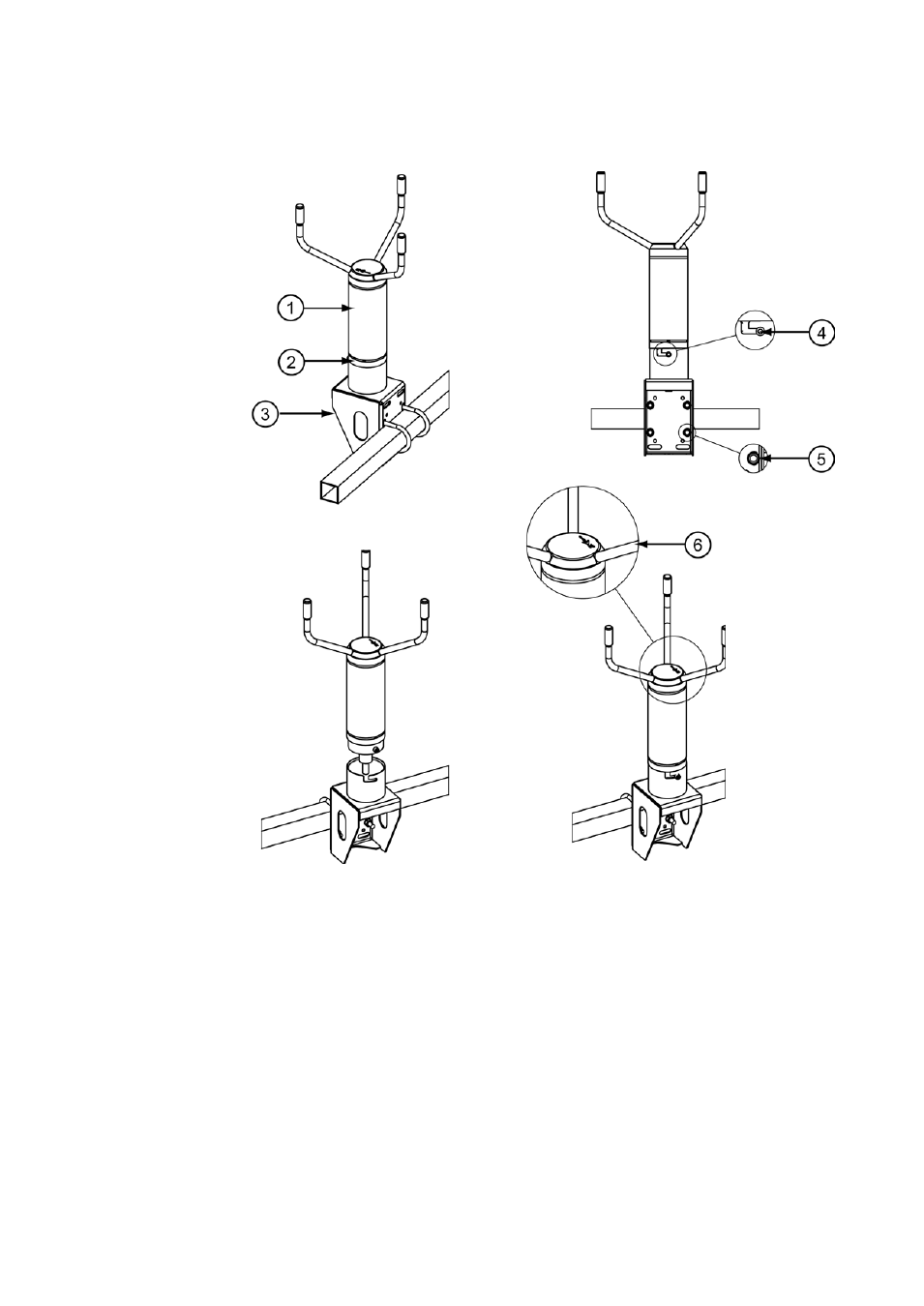

Рис. 28
Установка датчика ветра WMT700 на траверсе
с антенной, направленной вверх
Следующие цифровые обозначения относятся к Рис. 28 выше:
1 =
датчик ветра WMT700;
2 = установочный переходник;
3 =
комплект установки FIX70;
4 =
монтажный винт в конечном положении;
5 = U-
образный болт и гайка (M8DIN934-A4) в вертикальном пазу;
6 = стрелка, указывающая на север.
