Приложение B ____________________________________ Типичные варианты подключения датчика
VAISALA ______________________________________________________________________ 207

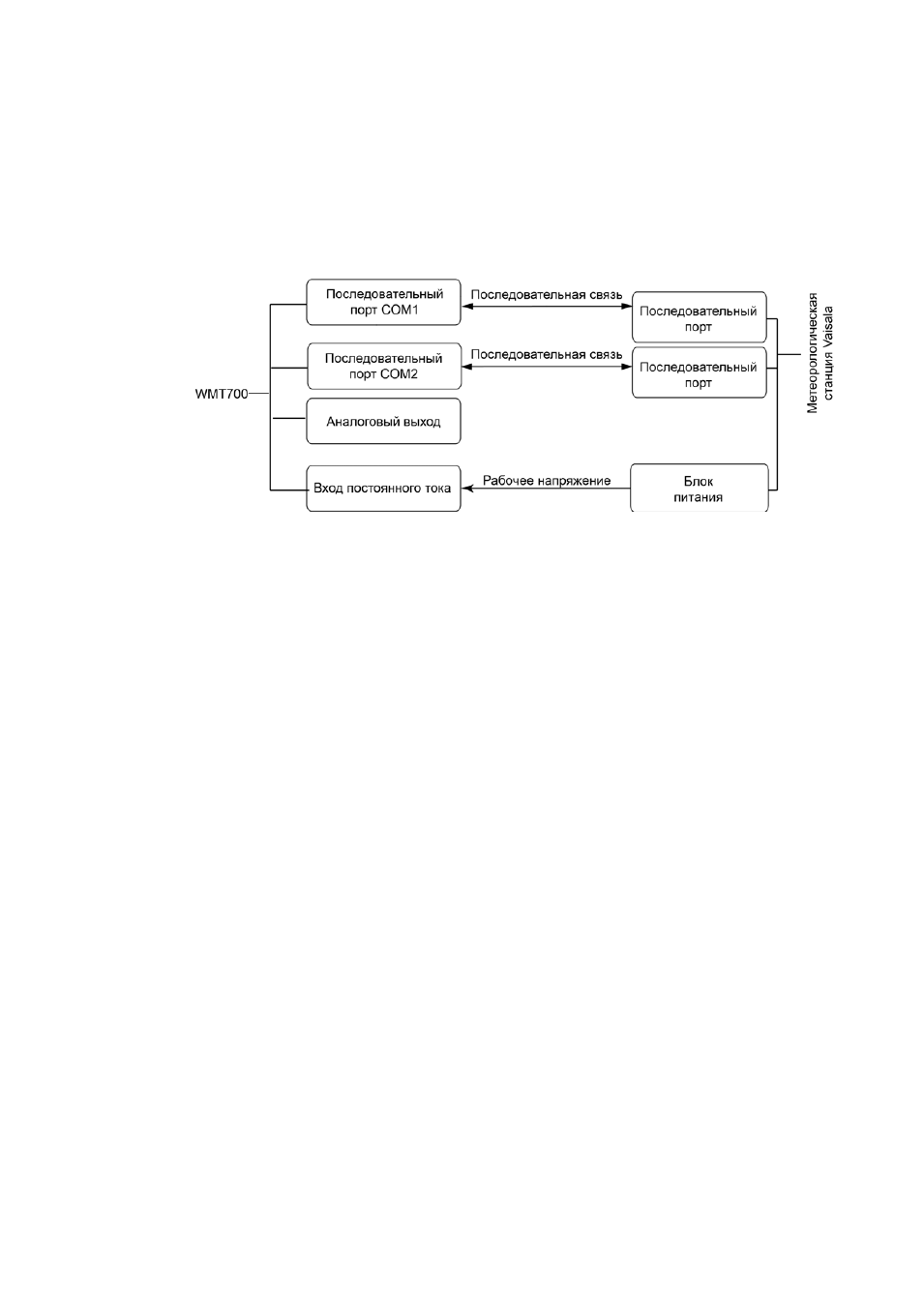

На Рис. 56 ниже показана система, в которой последовательные
порты COM1 и COM2 работают независимо друг от друга.
Последовательный порт COM1 используется для обслуживания
датчика ветра WMT700 и осуществления мониторинга за этим
датчиком при выполнении важных задач; одновременно через
порт COM2 непрерывно передаются данные измерений.
1003-053
Рис. 56 Системная среда с последовательными портами
COM1 и COM2
