РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
76 __________________________________________________________________ M211095RU-E
Ориентирование датчика
Датчик ветра WMT700 помечен несмываемой буквой N и стрелкой,
указывающей на север. Датчик ветра WMT700 должен быть
ориентирован таким образом, чтобы эта стрелка действительно
указывала на север. Неправильная ориентация датчика WMT700
приведет к ошибкам в результатах измерения. См. Рис. 33 на стр. 77.
Ниже приведен порядок выравнивания датчика ветра WMT700.
1
.
С помощью компаса или другого подобного способа
определите правильность ориентации антенны датчика
WMT700.
2.
При неточном выравнивании сориентируйте устройство
следующим образом.
-
Если датчик ветра WMT700 установлен на вертикальную
мачту, поверните комплект установки FIX70 так, чтобы
стрелка и северная головка преобразователя указывали на
север в месте проведения измерений. В ходе выравнивания
не следует вынимать датчик ветра WMT700 из комплекта
установки. Затяните болты комплекта установки FIX70.
-
Если датчик ветра WMT700 установлен на
горизонтальную траверсу, поверните ее так, чтобы
стрелка и северная головка преобразователя указывали
на север в месте проведения измерений.
На Рис. 32 ниже и Рис. 33 на стр. 77 показано правильное
выравнивание, а также ошибка измерения, вызванная неправи-
льным выравниванием датчика ветра WMT700.
0208-025

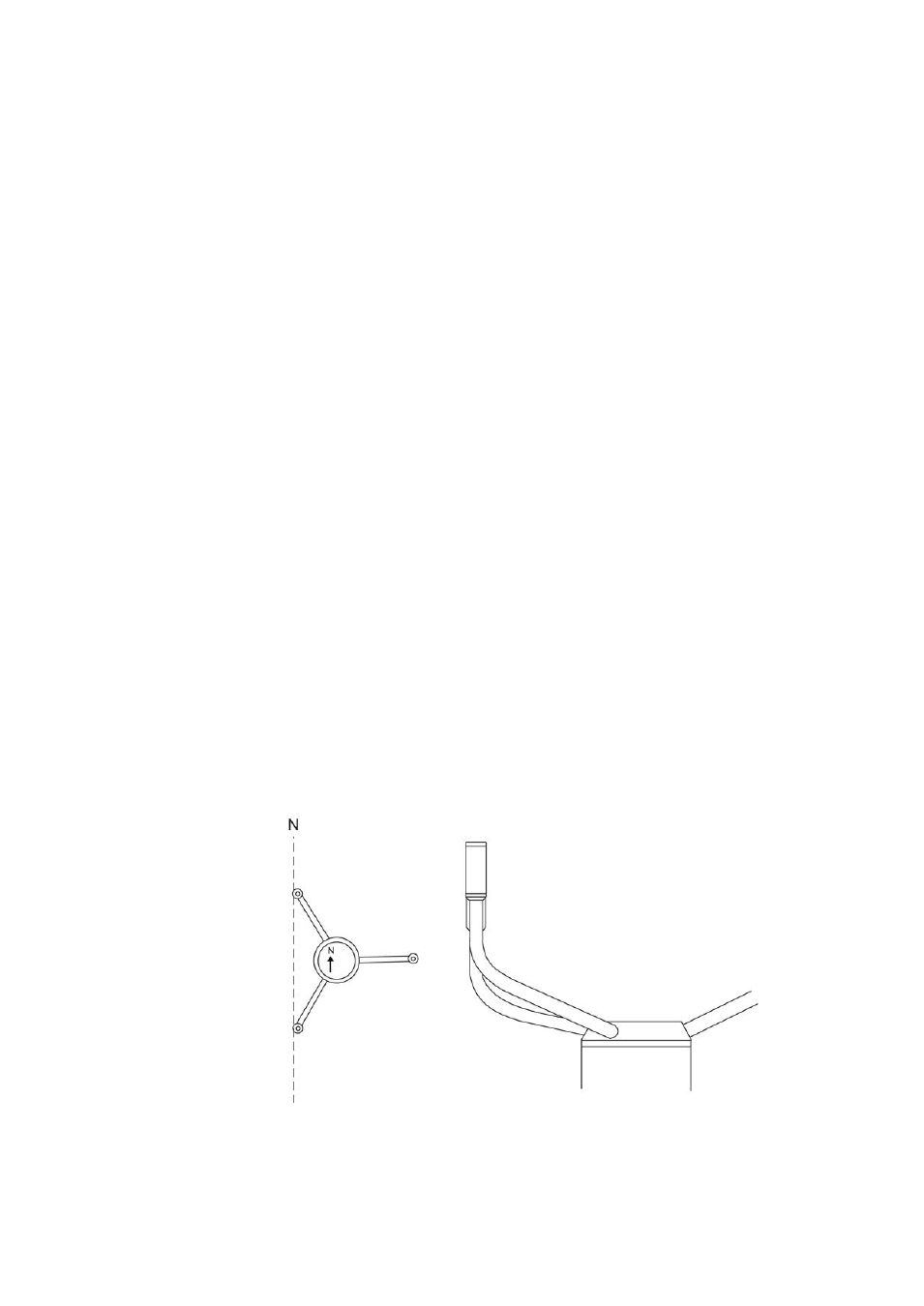

Рис. 32
Правильная ориентация датчика ветра WMT700
