Крепление, Установка на вертикальной мачте, Рис. 23 – Инструкция по эксплуатации Vaisala WMT700
Страница 67: Датчик ветра wmt700 и транспортировочный чехол
Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 65
1005-025

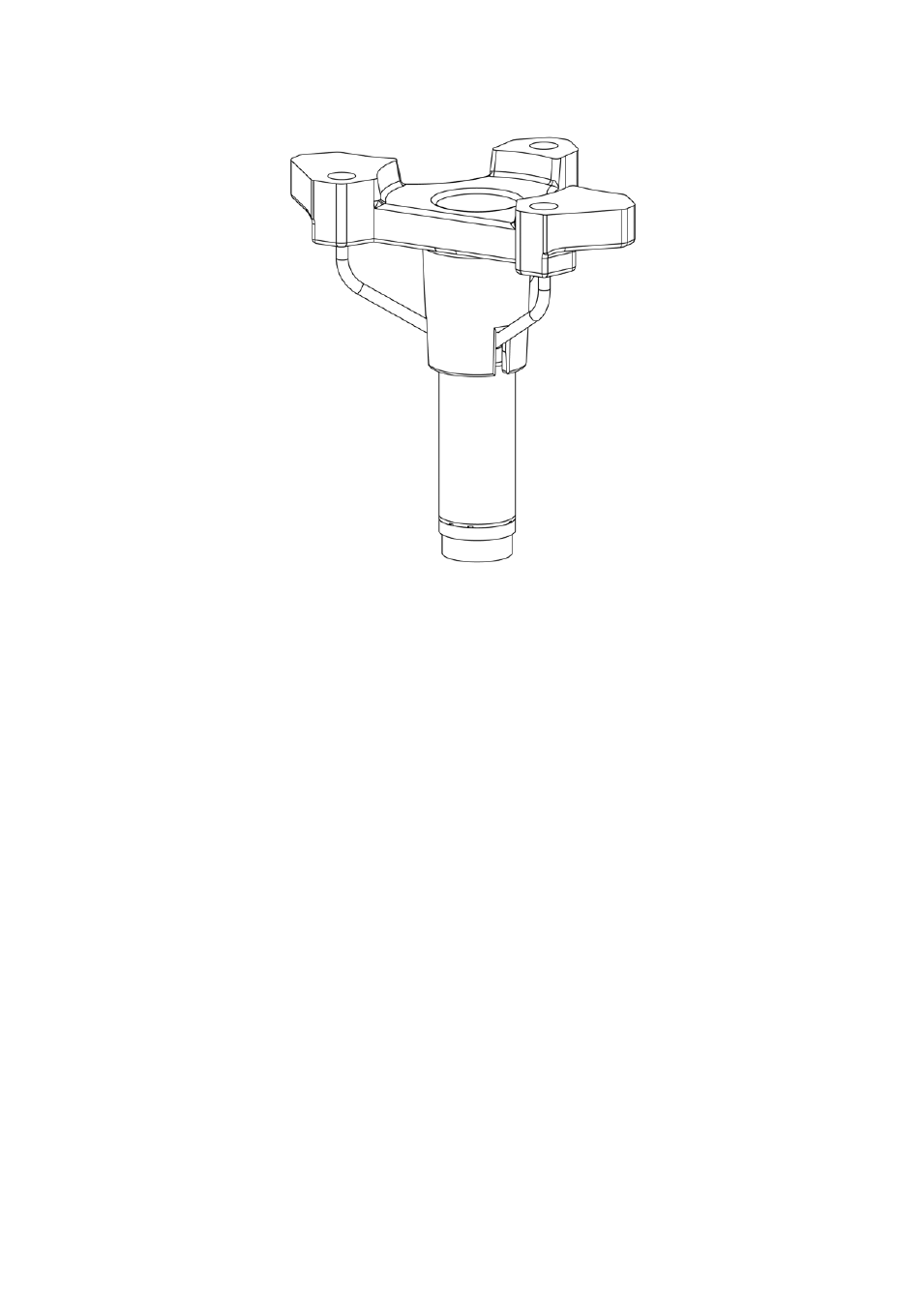

Рис. 23
Датчик ветра WMT700 и транспортировочный чехол
Крепление
Датчик ветра WMT700 можно установить на вертикальную мачту
или на горизонтальную траверсу. Оба варианта установки описаны
в последующих разделах.
Для получения сведений о размерах датчика ветра WMT700 см. раздел
Установка на вертикальной мачте
При установке на вертикальной мачте датчик ветра WMT700
можно разместить либо сбоку, либо наверху мачты. При выборе
расположения для установки примите во внимание другое
оборудование, установленное на мачте (например, молниеотводы),
и способ проводки кабеля (внутри или снаружи мачты).
На Рис. 26 на стр. 68 и Рис. 27 на стр. 69 показана процедура установки.
