Рис. 42, Установка датчика на мачту в ходе модернизации – Инструкция по эксплуатации Vaisala WMT700
Страница 96
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
94 __________________________________________________________________ M211095RU-E
При установке датчика WMT700 на траверсе его можно расположить
антенной вверх или вниз. Если датчик ветра WMT700 установлен
антенной вниз, необходимо настроить его соответствующим образом.
Инструкции по настройке см. в разделе Настройка на стр. 114.
На Рис. 42 ниже показана методика установки датчика на
вертикальной мачте. На Рис. 43 на стр. 95 и Рис. 44 на стр. 96
показана установка датчика на горизонтальной траверсе.
1104-081

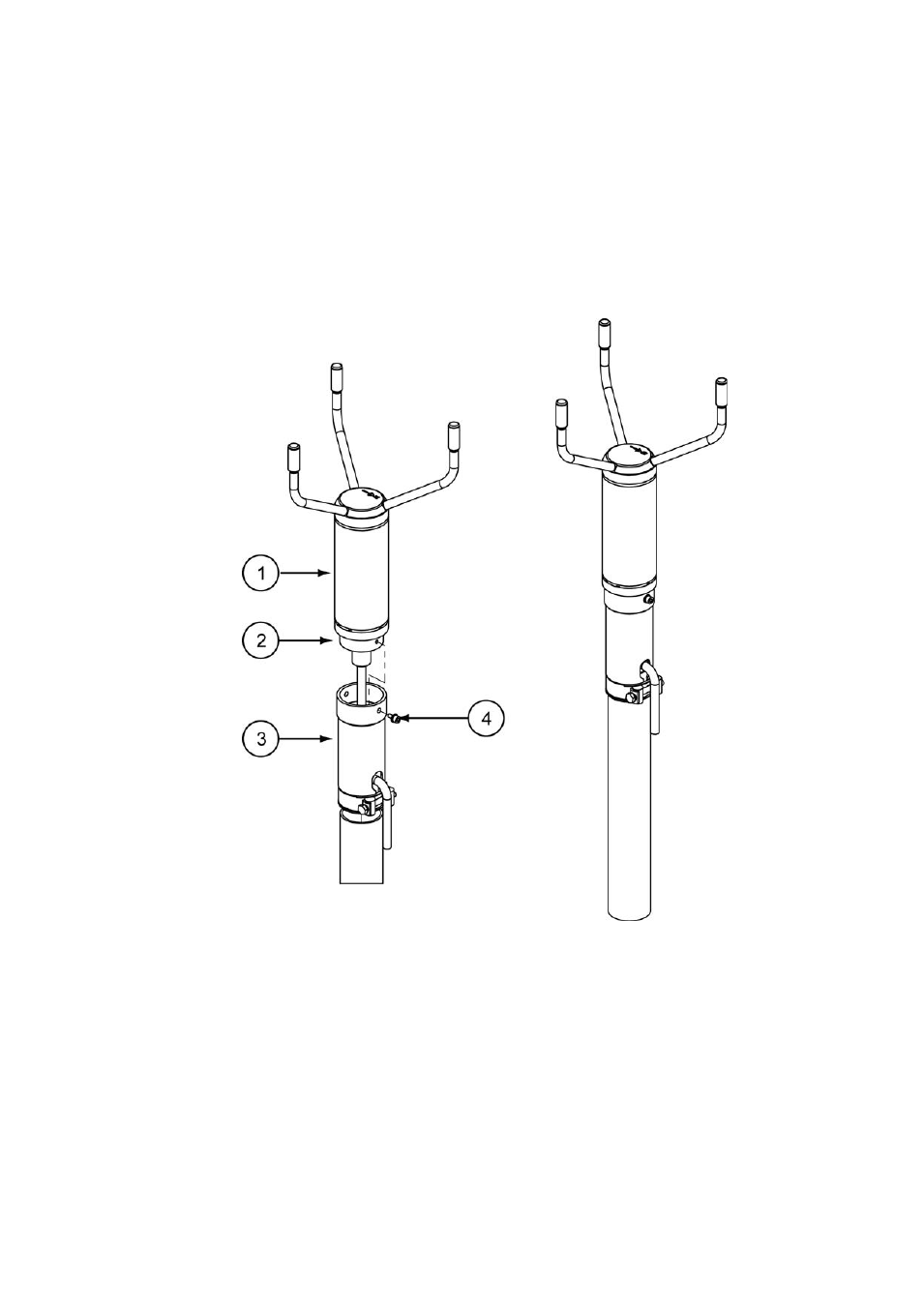

Рис. 42
Установка датчика на мачту в ходе модернизации
Следующие цифровые обозначения относятся к Рис. 42 выше.
1 =
WMT700;
2 = Установочный переходник для крепления к комплекту FIX30/60;
3 =
Комплект установки WS425;
4 =
Монтажный винт.
