Выход сигнала направления ветра
При измерении направления ветра датчик WMT700 выдает
аналоговый сигнал, имитирующий потенциометрический сигнал
напряжения, называемый внешним базовым напряжением.
Выходной сигнал пропорционален 0… 100 % базового напряжения
и соответствует углу направления ветра. Базовое напряжение должно
находиться в диапазоне от 1 до 4 В пост. тока (датчик WS425)
или 0…10 В пост. тока (датчик WMT700). Выходной сигнал равен
0
В пост. тока при угле направления ветра 0 градусов и повышается
до уровня базового напряжения при угле в 359 градусов.
На Рис. 50 ниже показаны выходные значения для разных углов
направления ветра. У датчика WMT700 сигнал направления ветра
выдается на клемму 13 (серую) кабеля-переходника.

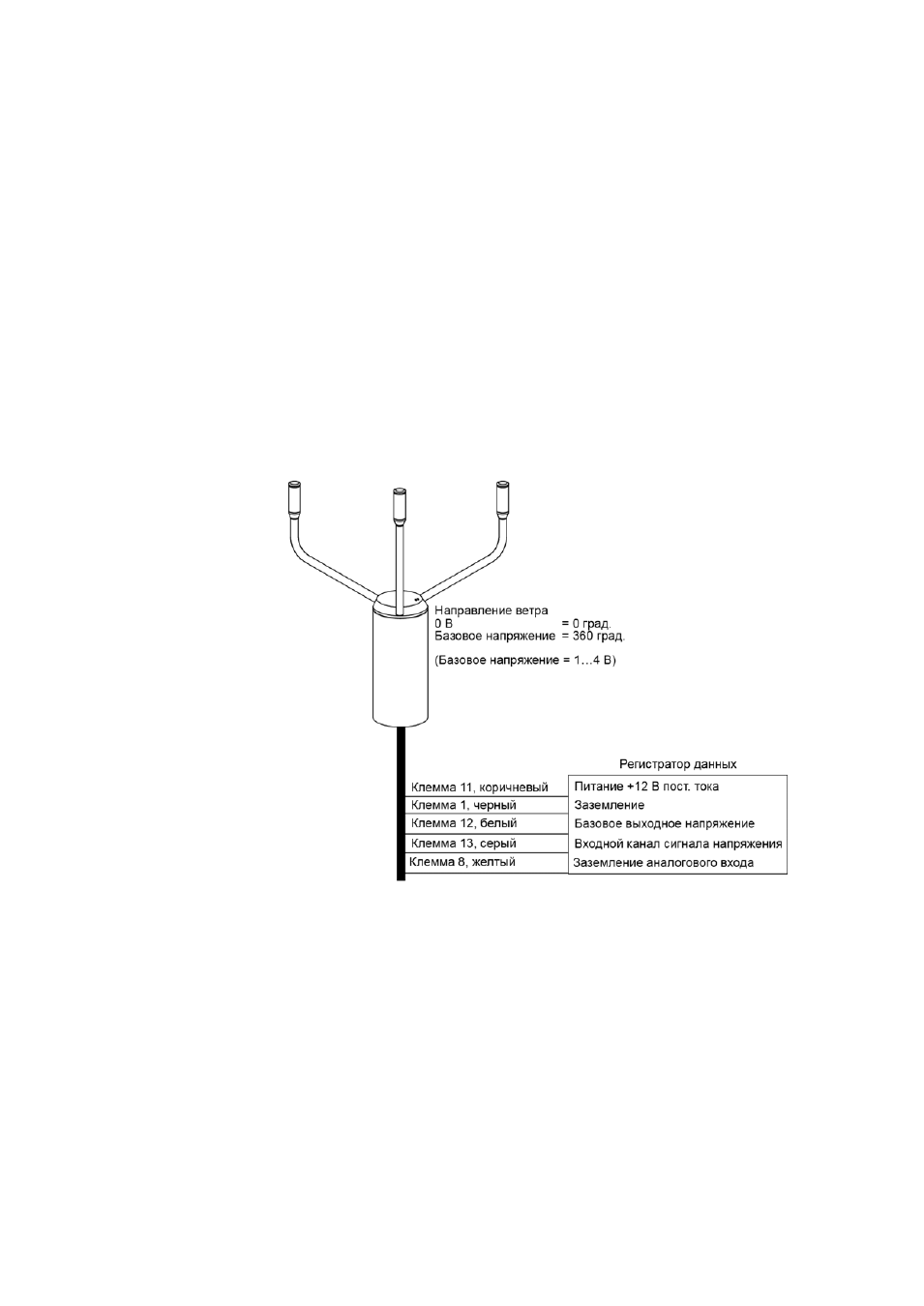

1212-003
Рис. 50
Сигнал напряжения, соответствующий
направлению ветра при использовании кабеля
датчика WS425 и кабеля-переходника
