РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
82 __________________________________________________________________ M211095RU-E
Интерфейс RS485 порта COM2 с кабелем длиной
2 м и 10 м
В режиме RS485 на концах кабеля длиной 2 м и 10 м наблюдаются
те же сигналы, что и в режиме RS422. Подключите к концу кабеля
две замыкающие петли, как показано в Табл. 23 и на Рис. 35 ниже.
Табл. 23 Схема соединений COM2 RS485
Сигналы
датчика ветра
WMT700
Цвета проводов Контакт
Сигналы
датчика ветра
RS485
RxB
Зеленый
3
-
TxB
Желтый
4
TxA
Коричнево-
зеленый
14
+
RxA
Бело-желтый
15
1009-016

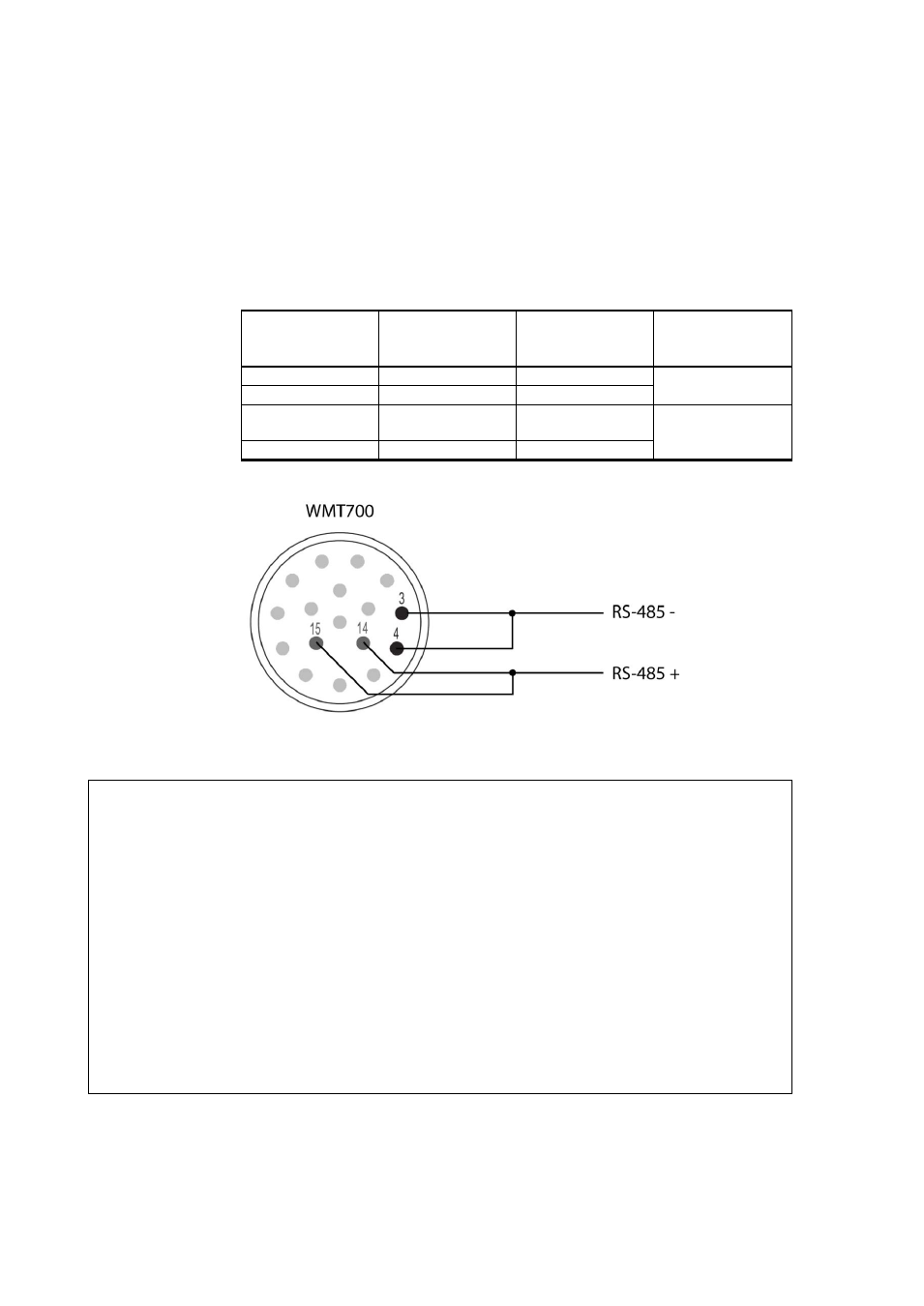

Рис. 35
Схема подключений порта COM2 по интерфейсу RS485
ПРИМЕЧАНИЕ
Во избежание путаницы сигналы интерфейсов RS485 и RS422
датчика WMT700 именуются следующим образом:
—
инверсный: -
—
не инверсный: +
Согласно стандарту EIA-485 линии именуются следующим образом:
—
инверсный: - <=> A
—
не инверсный: + <=> B
Наименования A/B, применяемые рядом производителей,
не соответствуют данному стандарту. Для правильной работы
датчика проверьте полярность сигналов, если датчик подключается
к шине, сигналы которой обозначены как А/В. Обратная полярность
подключения приведет к инверсии передаваемых по шине данных,
но не повредит устройство.
