Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 79
1104-086

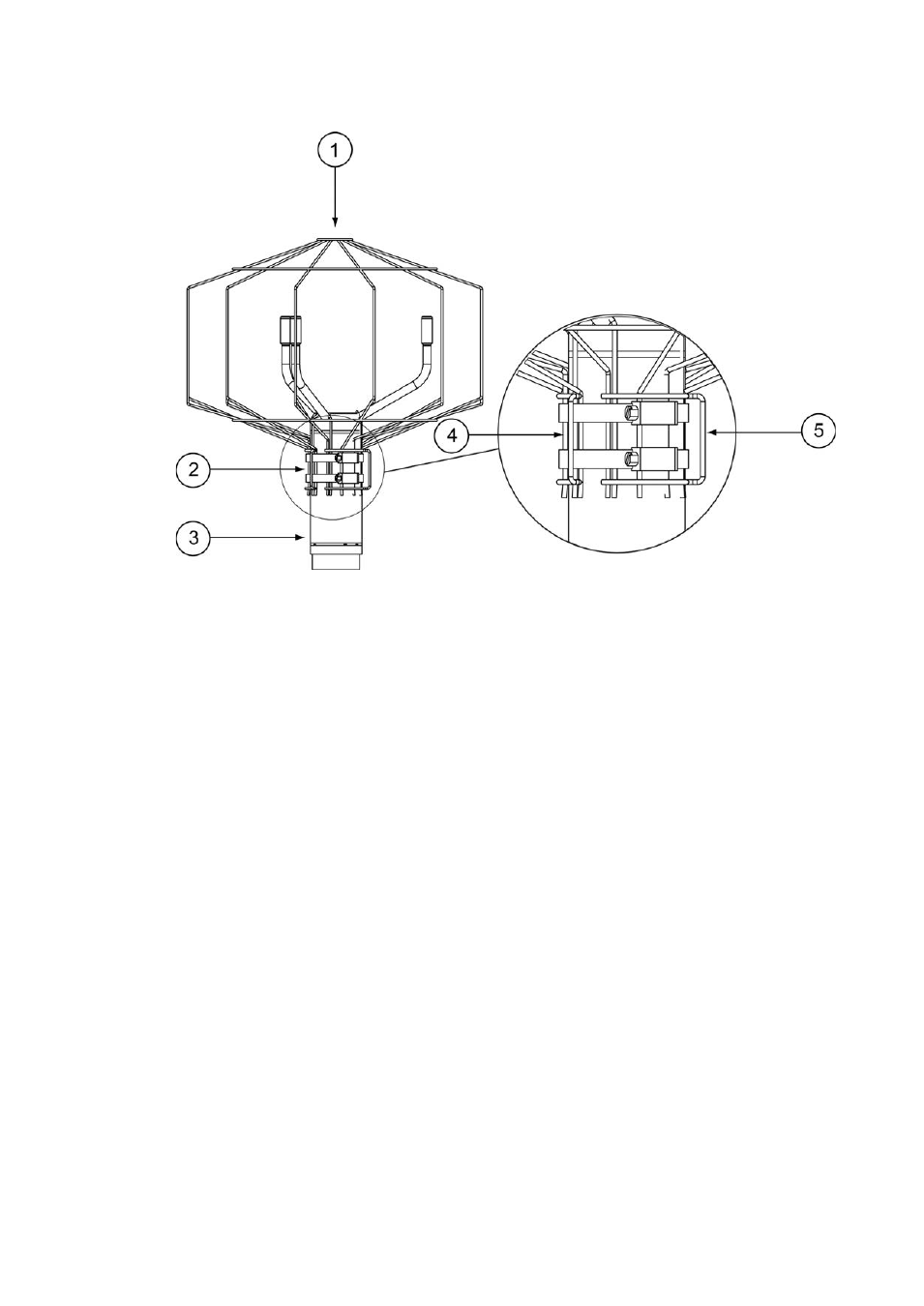

Рис. 34
Клетка для защиты от птиц и прилагающиеся
к ней хомуты
Следующие цифровые обозначения относятся к Рис. 34 выше:
1 =
средство защиты от птиц;
2 = хомуты;
3 =
датчик ветра;
4 =
направляющая для закрепления хомутов;
5 =
зажим для закрепления хомутов.
Схема соединений
17-контактный штекерный разъем M23 (вилка) находится
в нижней части датчика WMT700. Разъем используется для
подачи питания, обмена цифровыми данными и передачи
аналоговых выходных сигналов. Сигналы, связанные с передачей
цифровых данных, гальванически изолированы от заземления.
Тип разъема — Hummel серии 7.106.
