Процедура монтажа
В случае модернизации путем замены старого датчика WS425 на
новый WMT700:
1
.
Снимите датчик WS425.
2.
При использовании кабеля от датчика WMT700 пропустите
кабель через комплект установки WS425. Подсоедините
кабель к датчику ветра WMT700.
При использовании кабеля от датчика WS425 проверьте,
что установленное на заводе-изготовителе уплотнительное
кольцо правильно размещено на пластиковой вилке разъема
(соединяющего имеющийся кабель датчика WS425
и кабель-переходник). Подключите кабель датчика WS425
к кабелю-переходнику WS425 (см. Рис. 47 ниже). Протяните
кабель-переходник через комплект установки WS425.
Подсоедините кабель к датчику ветра WMT700.
1103-012

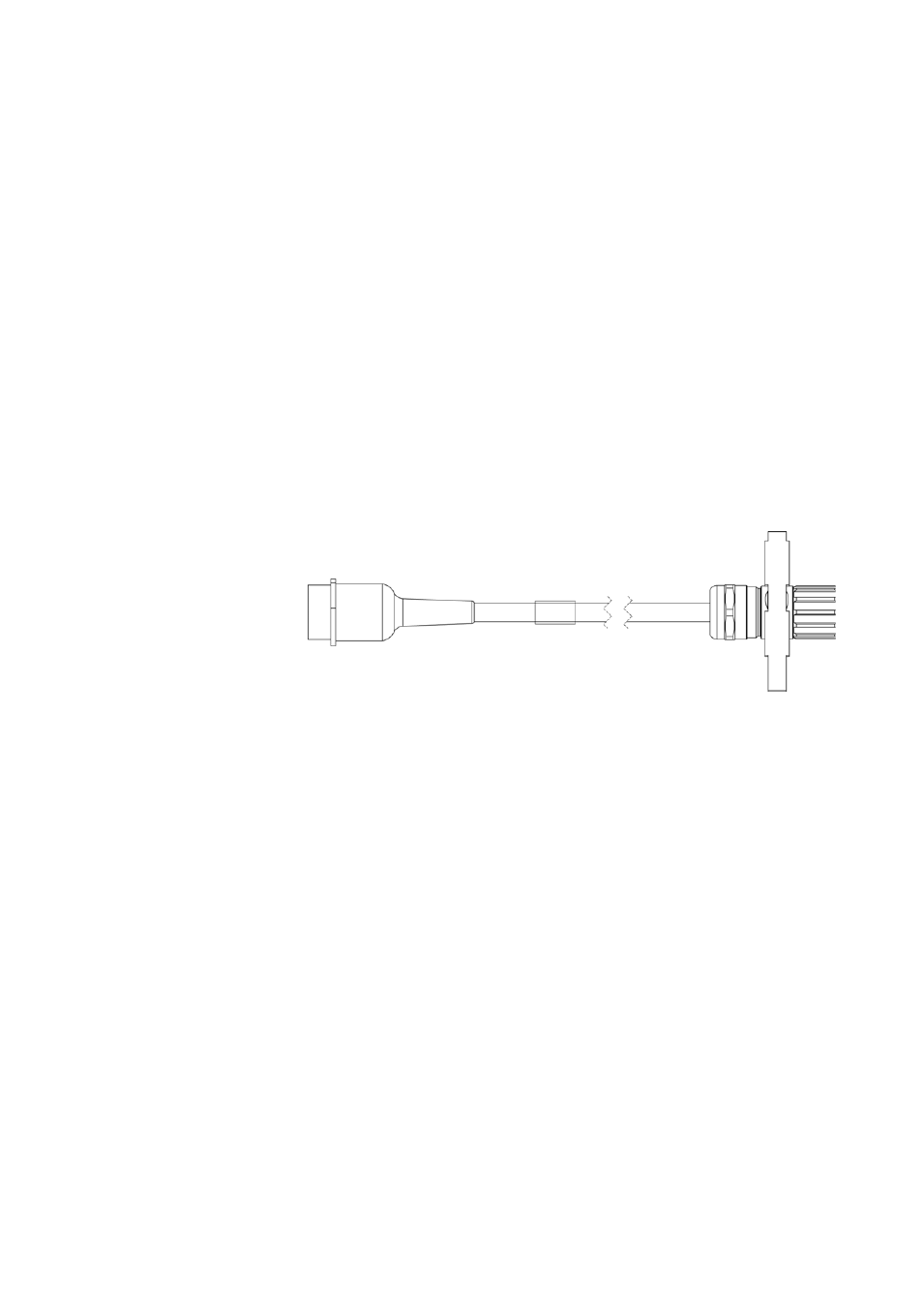

Рис. 47
Кабель-переходник WS425
3
.
Затяните разъем, поворачивая его рукой по часовой стрелке,
как показано на Рис. 31 на стр. 74.
Перед тем как перейти к следующему действию, убедитесь
в том, что разъем надежно затянут. Если затянуть разъем не
удается, ослабьте винты крепления установочного переходника,
снимите его и подключите кабель. Затем снова закрепите
установочный переходник.
4
.
Установите корпус датчика WMT700 на комплект установки
датчика WS425 и затяните болт.
5
.
Снимите транспортировочный чехол, защищающий антенну,
и сохраните его для последующего использования.
6.
Подключите кабель к системе получения данных и источнику
питания. Подключите провода, как указано в разделе
Электрические подключения на стр. 102.
Теперь датчик ветра WMT700 готов к работе.
