РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
66 __________________________________________________________________ M211095RU-E
Ниже приведен порядок установки датчика ветра WMT700 на мачте.
1
.
Закрепите комплект установки FIX70 сбоку или наверху
вертикальной мачты с помощью U-образных болтов
(входят в комплект поставки). Вставьте U-образные болты
в горизонтальные пазы комплекта установки FIX70;
см. поз. 4 на Рис. 26 на стр. 68 и Рис. 27 на стр. 69.
2.
Следите за тем, чтобы комплект установки не наклонялся.
Слегка затяните U-образные болты.
ПРИМЕЧАНИЕ
На этом этапе не следует затягивать болты слишком сильно,
т. к. в дальнейшем потребуется повернуть комплект установки, чтобы
выровнять датчик ветра WMT700 после завершения установки.
3
.
Протяните кабель через комплект установки FIX70.
4
.
Подсоедините кабель к датчику ветра, как описано далее.
Сначала вставьте кабель в инструмент для затяжки разъема
кабеля, как показано на Рис. 24 ниже. Щелчок указывает на то,
что кабель вставлен правильно.
1306-029

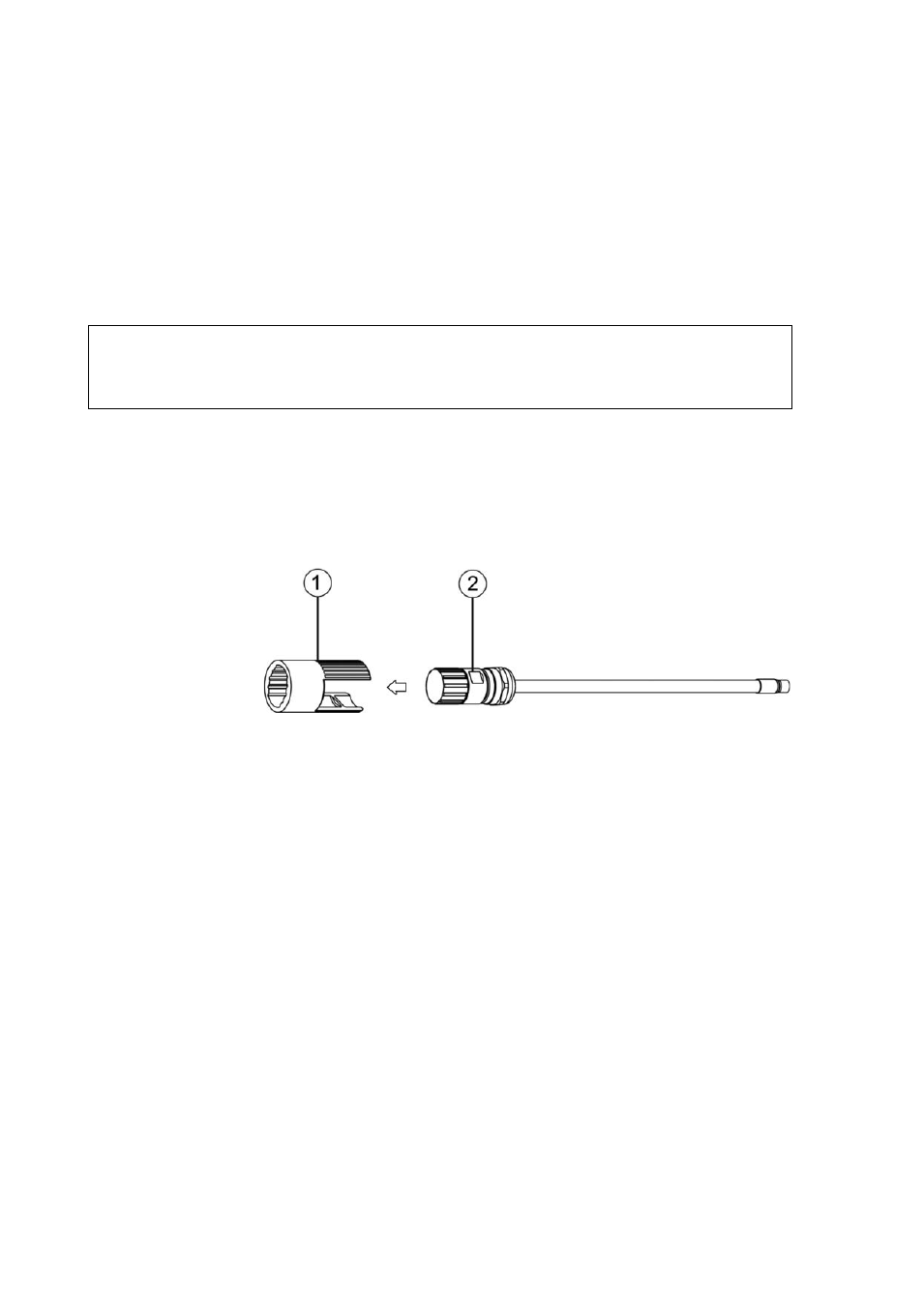

Рис. 24
Вставка кабеля в инструмент для затяжки
разъема кабеля
Следующие цифровые обозначения относятся к Рис. 24 выше.
1 =
Инструмент для затяжки разъема кабеля
2 = Кабель
5
.
Слегка нажмите на рифленую часть инструмента для затяжки
разъема кабеля и прикрепите разъем к датчику WMT700.
Выступ на разъеме должен быть направлен к пазу на разъеме
датчика WMT700. Перед тем как перейти к следующему
действию, убедитесь в том, что разъем надежно затянут.
