Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 73
Рекомендуемый способ затягивания разъема — применение
инструмента для затяжки разъема кабеля, входящего в комплект
поставки датчика WMT700. Рифленая часть инструмента надежнее
удерживает кабель при затягивании разъема. Вставьте кабель
в инструмент для затяжки разъема кабеля, как показано на Рис. 30
ниже. По завершении затягивания разъема инструмент затяжки
разъема кабеля можно оставить на месте. Подробные инструкции
приведены в разделе Рис. 25 на стр. 67.
1306-033

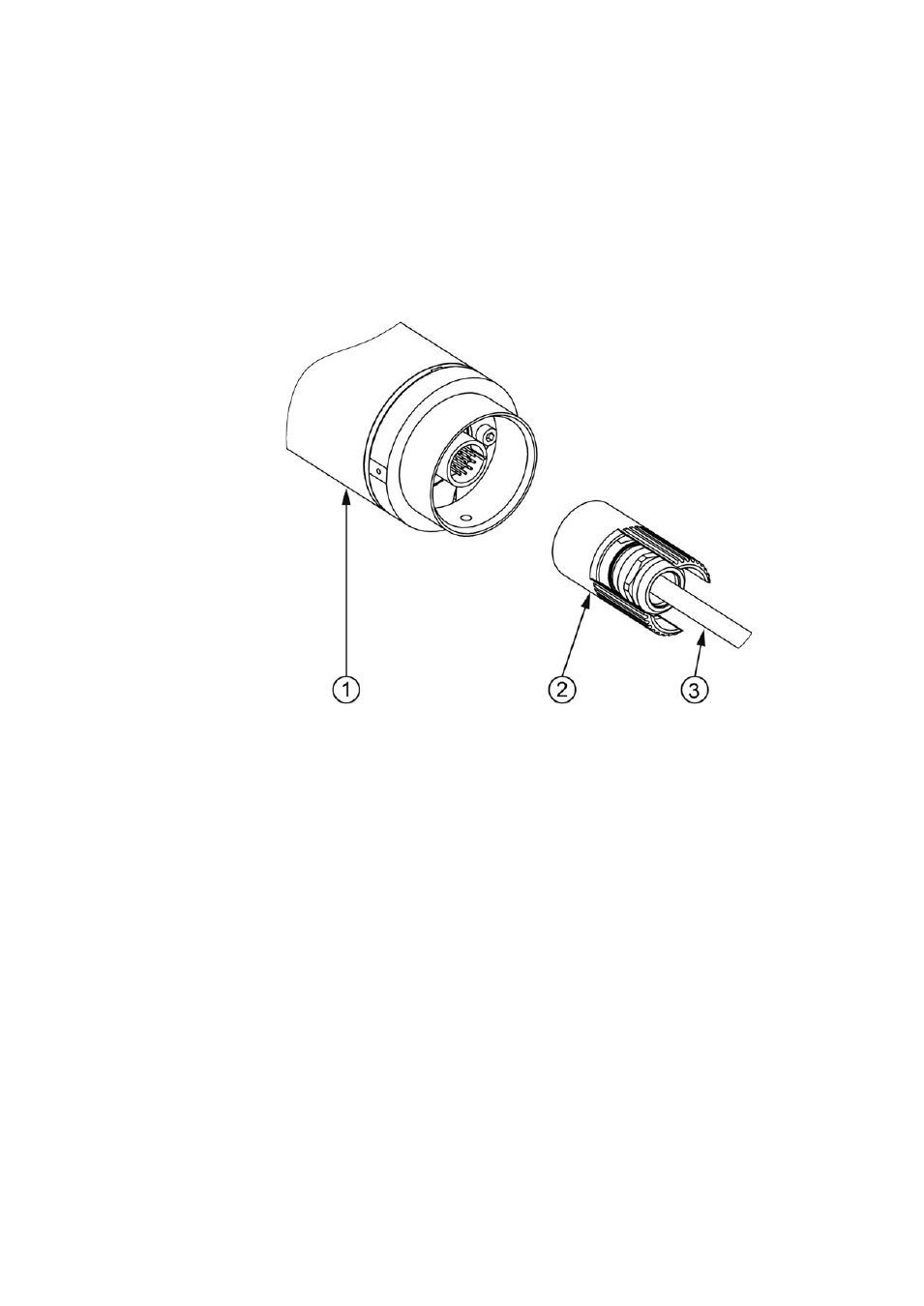

Рис. 30
Затягивание разъема при помощи инструмента
для затяжки разъема кабеля
Следующие цифровые обозначения относятся к Рис. 30 выше:
1 =
WMT700;
2 = инструмент для затяжки разъема кабеля;
3 =
кабель.
