Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 69
1006-078

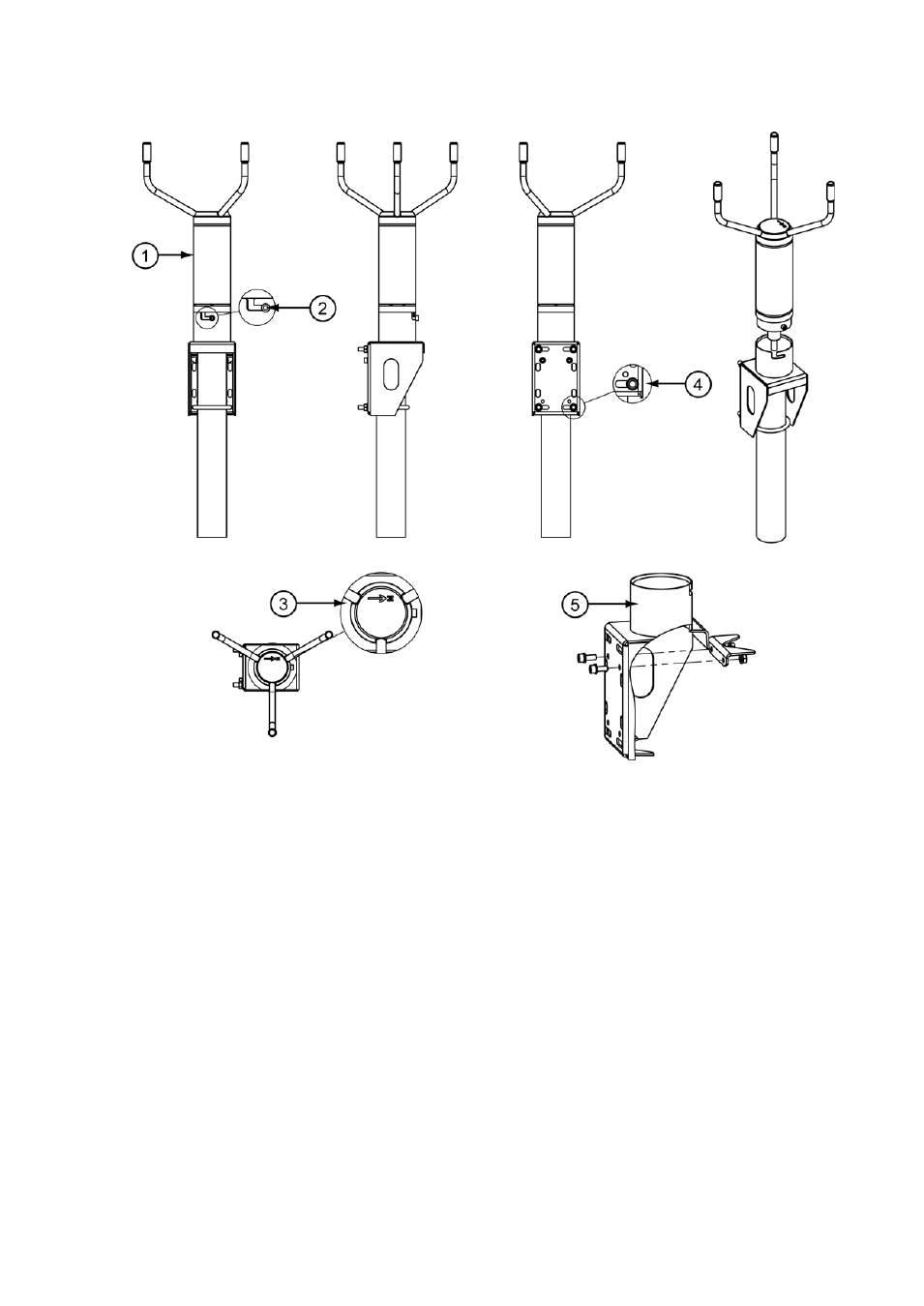

Рис. 27
Установка датчика ветра WMT700 на вершине мачты
Следующие цифровые обозначения относятся к Рис. 27 выше:
1 =
датчик ветра WMT700;
2 = монтажный винт в конечном положении;
3 =
стрелка, указывающая на север;
4 = U-
образный болт и гайка (M8DIN934-A4) в горизонтальном пазу;
5 =
комплект установки FIX70.
