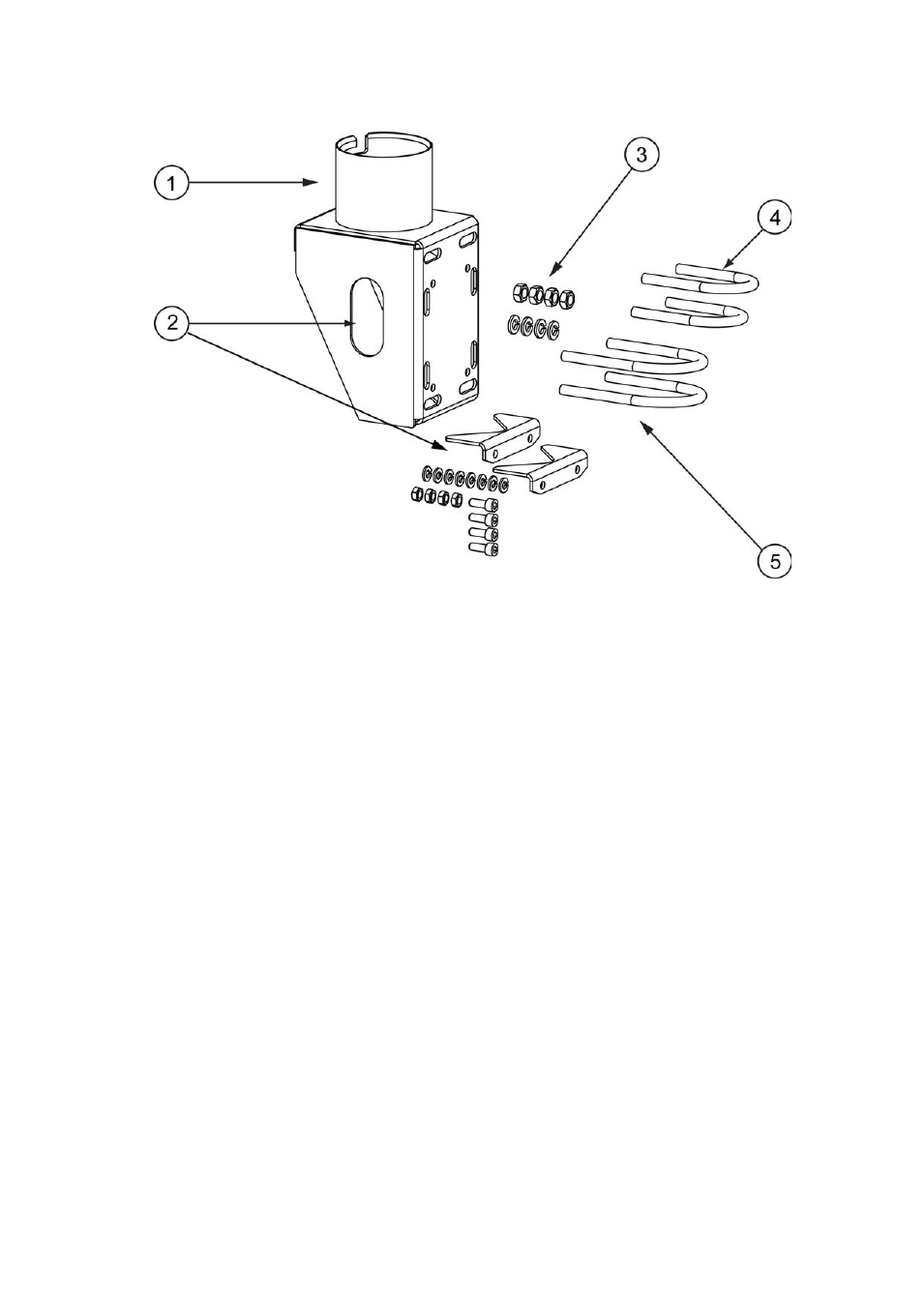

Рис. 3 Комплект монтажа FIX70
Следующие цифровые обозначения относятся к Рис. 3 выше.
В набор FIX70 входят:
1 =
установочный корпус
2 = съемная направляющая мачты с крепежными
приспособлениями
3 =
Крепежные элементы (гайки M6, шайбы)
4 = U-
образные болты для крепления к мачте диаметром 30 мм
(2 шт.)
5 = U-
образные болты для крепления к мачте диаметром 60 мм
(2 шт.)
