Раздел 5 ______________________________________________________________ Порядок работы
VAISALA ______________________________________________________________________ 147
Выходной сигнал скорости ветра
В системе, настроенной на работу с датчиком WS425,
можно настроить датчик WMT700 для измерения скорости ветра
и выдачи аналогового частотного сигнала или сигнала напряжения.
В этих разделах описана работа аналогового выхода датчика WMT700:
-
Настройки задаются так, как указано в Табл. 42 на стр. 146.
-
Провода подключаются, как указано в разделе Кабель ROSA для
аналоговых выходов длиной 10 м на стр. 103.
Частота
При выборе частотного аналогового сигнала скорости ветра датчик
WMT700 выдает на выходе AOUT1 импульсный сигнал напряжением
от 0 до 10 В с частотой, пропорциональной скорости ветра. Каждая
миля в час увеличивает частоту на 5 Гц (как и у датчика WS425).
В единицах системы СИ изменение скорости ветра на 0,894 м/с
приводит к изменению частоты на 10 Гц. Для отсчета сигнала
в герцах нужен частотомер, а также пересчет для перевода
значения в герцах в значение в требуемых единицах измерения.

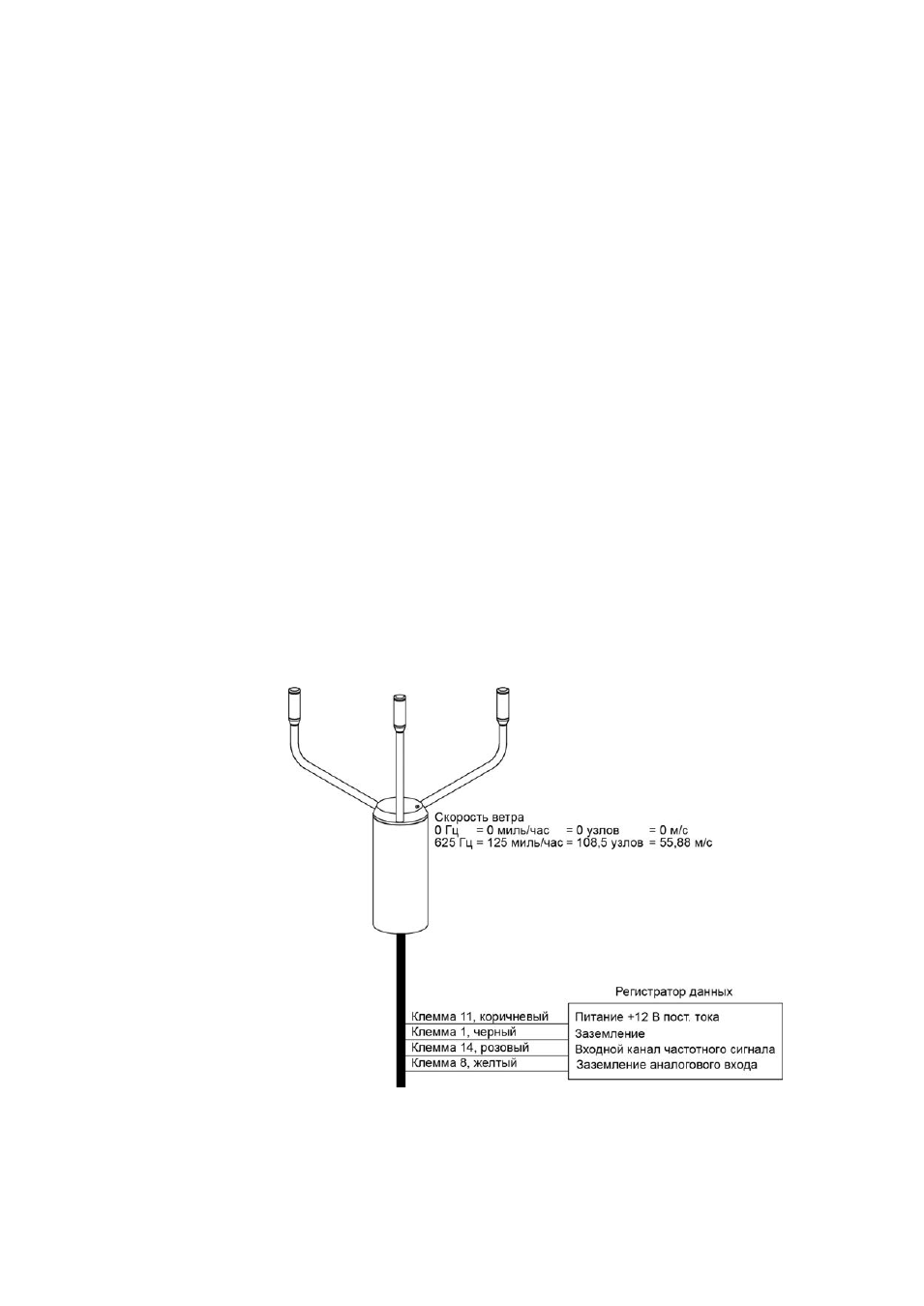

На Рис. 48 ниже показан частотный выход при подключении
кабеля-переходника аналогового частотного выхода (227570SP)
и использовании кабеля датчика WS425. У датчика WMT700 сигнал
скорости ветра выдается на клемму 14 (розовую) кабеля-переходника.
1212-001
Рис. 48
Аналоговый частотный выходной сигнал скорости
ветра при наличии кабеля датчика WS425 и кабеля-
переходника для аналогового частотного выхода
