Раздел 4 ___________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 67
1306-140

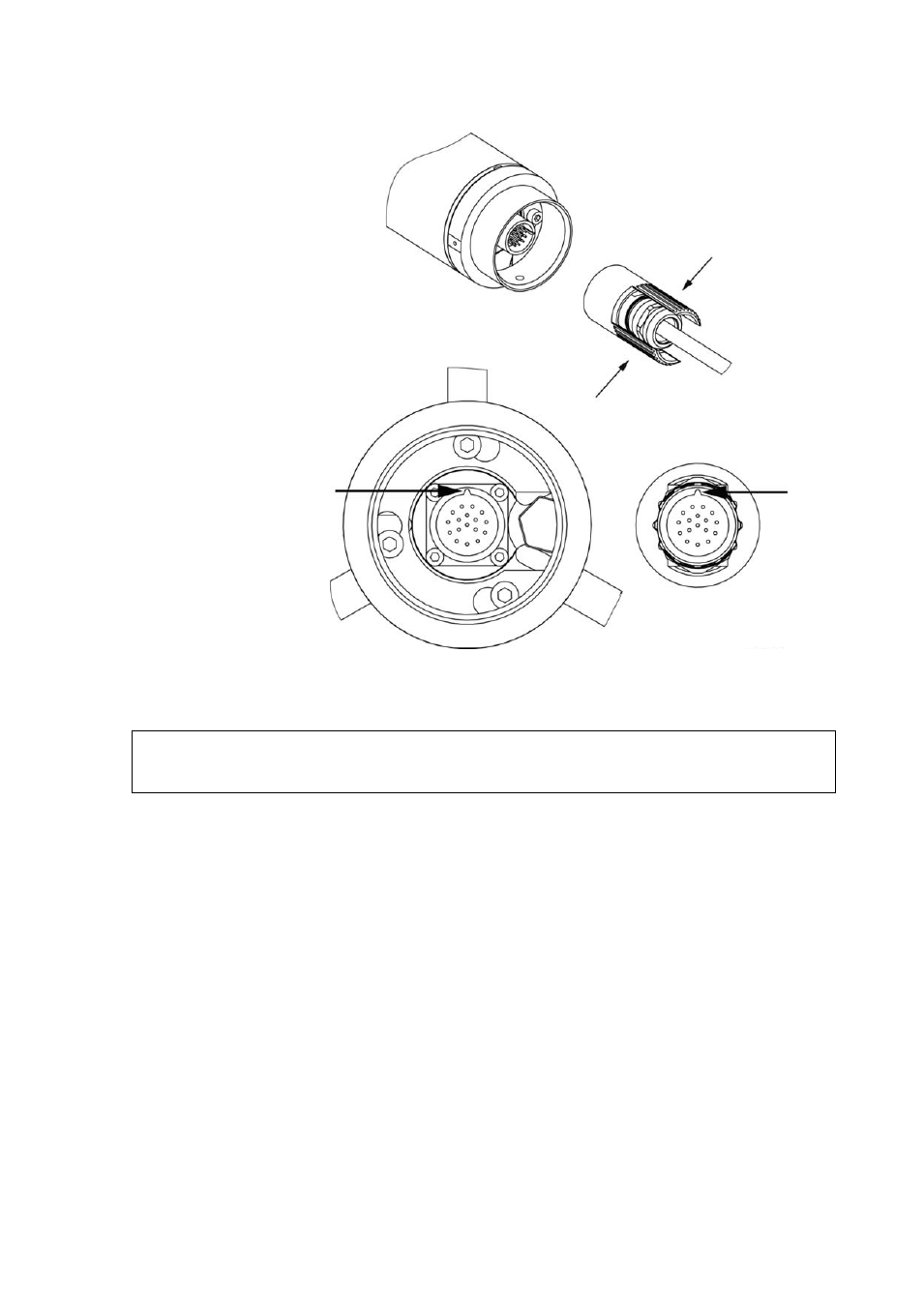

Рис. 25
Подключение кабельного разъема к датчику
WMT700
ПРИМЕЧАНИЕ
После затягивания разъема снимать инструмент для затяжки
разъема кабеля необязательно; его можно оставить на месте.
6.
Извлеките датчик ветра из кожуха и вставьте его в комплект
установки. Поверните датчик так, чтобы монтажный винт попал
в соответствующую прорезь. При обращении с датчиком ветра
WMT700 не следует касаться антенны.
Чтобы предотвратить неверное выравнивание, поворачивайте
датчик до тех пор, пока винт не достигнет конца прорези. Когда
винт займет положение, обозначенное цифрой 3 на Рис. 26 на
стр. 68 и цифрой 2 на Рис. 27 на стр. 69, затяните винт.
7.
Снимите транспортировочный чехол, защищающий антенну,
и сохраните его для последующего использования.
8
.
Выровняйте датчик ветра WMT700. Инструкции см. в разделе
Ориентирование датчика на стр. 76.
9
.
Подключите кабель к системе получения данных и источнику
питания. Инструкции см. в разделе Схема соединений на стр. 79.
