Сигналы на разъеме

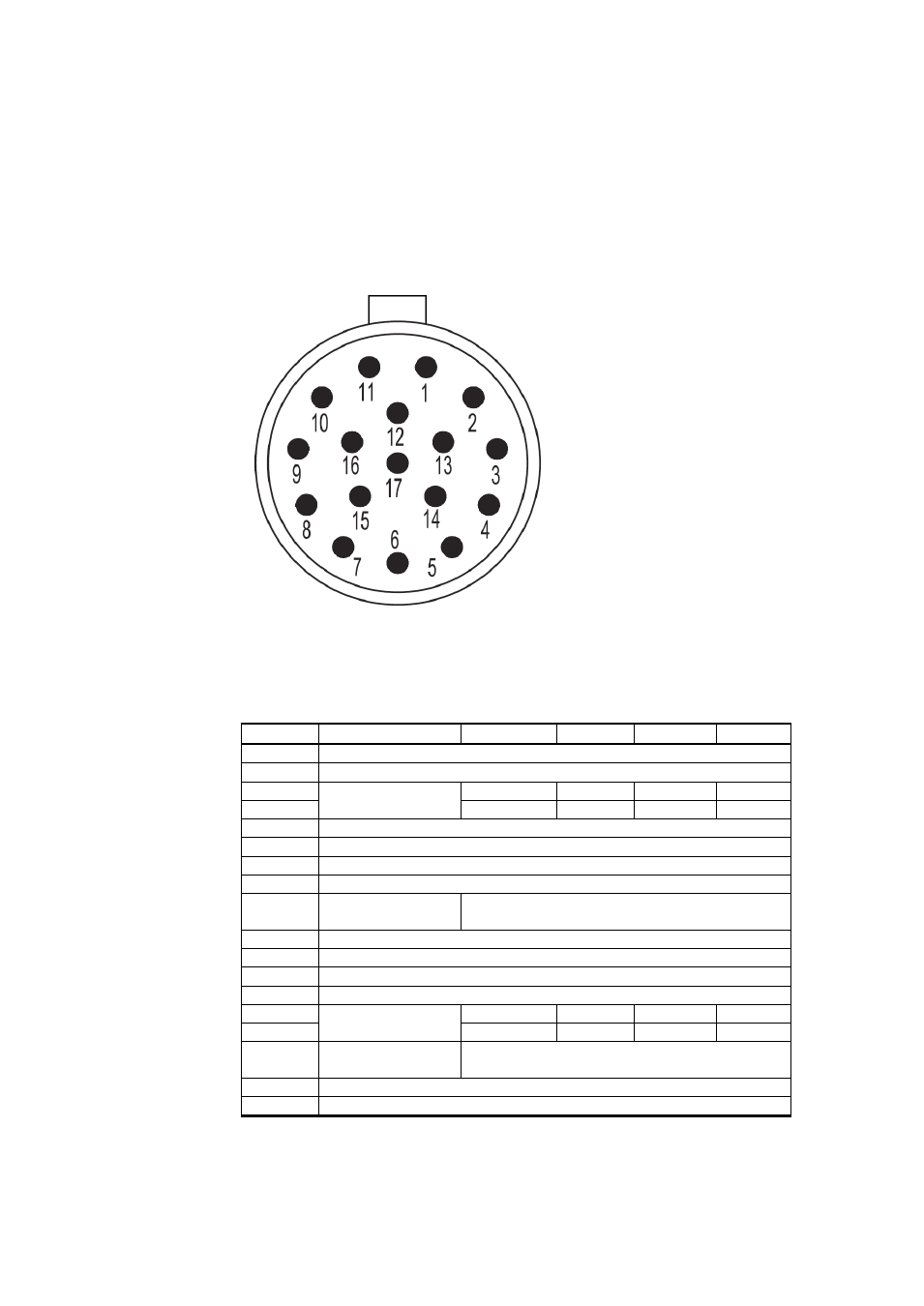

На Рис. 36 и в Табл. 25 ниже показана цоколевка 17-штырькового
разъема M23 при взгляде на разъем снаружи. Тип последовательного
выхода порта COM2 зависит от настройки датчика. Аналоговые
выходы всегда доступны на разъеме.
1103-061
Рис. 36
Цоколевка 17-штырькового разъема M23
Табл. 25 Схема расположения контактов 17-штырькового
разъема M23
Контакт Описание
RS-232
RS-422 RS-485
SDI-12
1
Рабочий источник питания
2
Аналоговый выход AOUT2, направление ветра
3
COM2
RS232Rx
Rx-
Rx-
-
4
RS232Tx
Tx-
Tx-
Данные
5
Источник питания подогрева
6
Источник питания подогрева
7
Заземление источника питания подогрева
8
Заземление источника питания подогрева
9
COM1
(сервисный порт)
RS-
485, B
10
Заземление последовательных портов COM1 и COM2
11
Заземление рабочего источника питания
12
Заземление аналогового выхода
13
Аналоговый выход AOUT1, скорость ветра
14
COM2
-
Tx+
Tx+
-
15
-
Rx+
Rx+
-
16
COM1
(сервисный порт)
RS-
485+
17
Вход опорного сигнала для AOUT2 (симуляция потенциометра)
Экран
Заземление корпуса
