Инструкция по эксплуатации KROHNE IFC 090 Converter RU
Страница 9
10
1.2.5 IFM 6080 K, Заземление
• Все расходомеры должны быть надлежащим образом заземлены.
• Заземляющий проводник не должен передавать никаких наведенных напряжений, поэтому не
заземляйте одновременно этим проводником никакое другое оборудование.
• Во взрывозащищенных зонах действуют особые нормы и правила, см раздел 6.1 и специальные
инструкции с грифом «Ех».
• Заземление должно производиться через защитный заземляющий проводник РЕ -
заземляющую жилу кабеля питания, см. также раздел 2.1 «Подключение питания».
Исключения:
1.При использовании низковольтного питания 24V AC/DC нужно подключить функциональный
заземляющий проводник FE. Необходимо обеспечить защитное разделение (PELV) (VDE
0100/VDE0106, IEC 364/IEC 536 или соответствующий национальный норматив).
2. Заземление при большой разности потенциалов.
Установите отдельное функциональное заземление
FE, если, по вашему мнению, проблемы с
измерениями возникают из-за защитного заземления (т.е. вследствие токов, возникающих ввиду
наличия большой разности потенциалов между трубопроводом и защитным проводником, например,
вблизи электрических печей или злектролизных установок.
Осторожно! Не подключайте защитный заземляющий проводник РЕ в клеммном отсеке, если
подключено функциональное заземление FE. Если напряжение питания АС превышает > 50 V
rms
,
требуется, чтобы функциональное заземление FE служило одновременно защитным заземлением
(комбинированное защитно-функциональное заземление). Изучите соответствующие национальные
нормативы в части требований к установкам подобного рода.
ВНИМАНИЕ! Во избежание поражения персонала электротоком прибор должен быть надлежащим
образом заземлен.

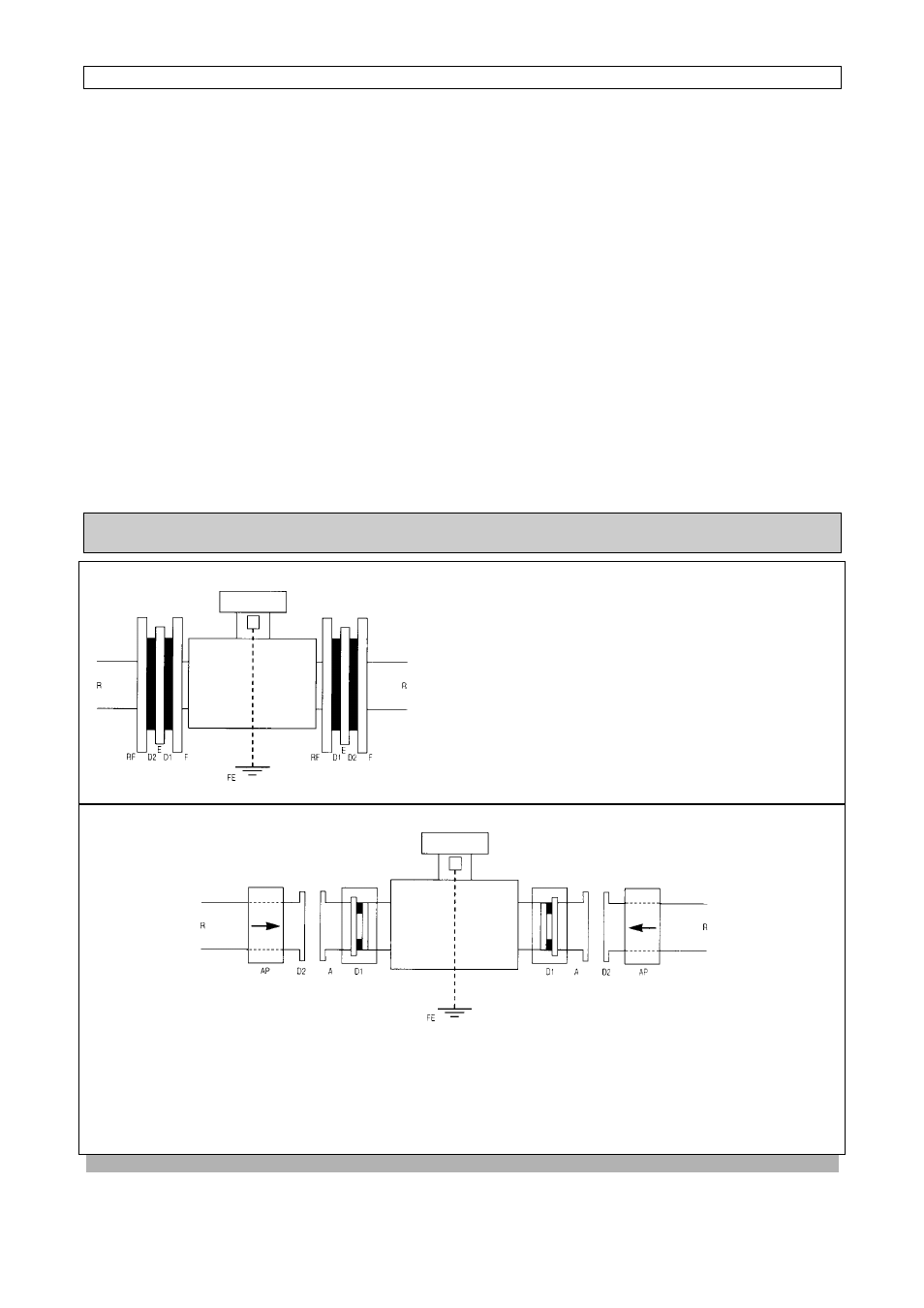

IFM 6080 K с фланцевыми соединениями и заземляющими кольцами
D1
кольцевые прокладки
D2
прокладки, не входят в комплект
расходомера, комплектуются
покупателем, стандартные плоские
прокладки
E
заземляющие кольца, привинченные
к корпусу с прокладками D1
F
фланцы расходомера
FE
функциональное заземление, провод
≥4mm
2
Cu, см. «Исключения» выше
R
трубопровод
RF
фланцы трубопровода
IFM 6080 K с адаптерами
А адаптер со стяжной гайкой и кольцевой
D1 кольцевые прокладки, вставленные
прокладкой, в сборе
в пазы адаптера
АР адаптер трубопровода (ответные части
D2 прокладки, не входят в комплект поставки
соединений с прокладкой D2), не входят комплектуются покупателем
в комплект поставки, комплектуются
FE функциональное заземление, провод
покупателем
≥4mm
2
Cu, см. «Исключения» выше
R трубопровод
