8.9

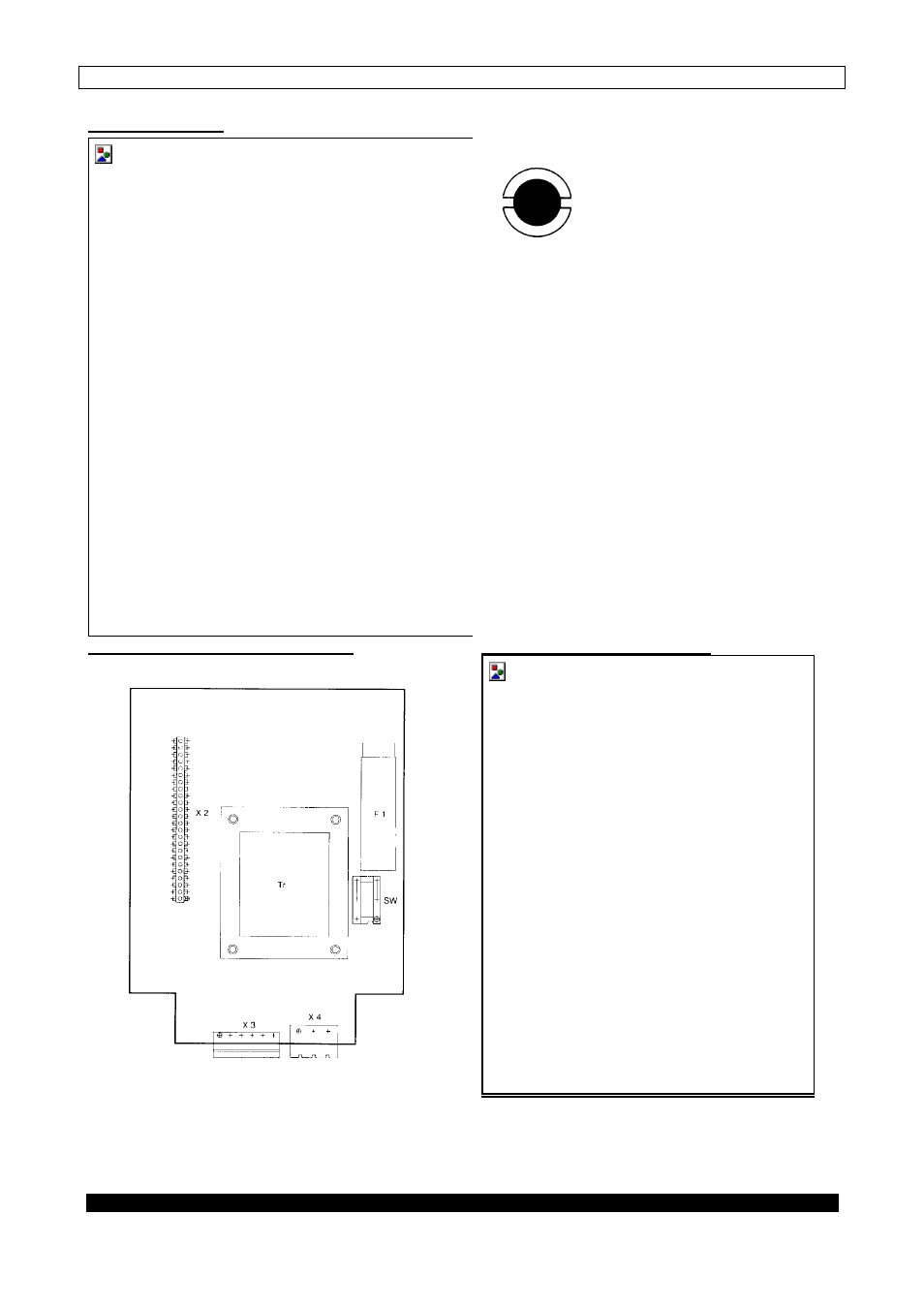

Вид на платы
А) Плата усилителя
Точки пайки S1 и S3
IC 18 DATAPROM IC
S1, S3 для отсечки при пустой трубе ,см.
раздел 6.3
X1 2-штырьковый разъем, штырьки
7 и 8, см. раздел 7.5 и 7.7
X2 шина IMoCom для подсоединения
внешнего и дополнительного
оборудования, см. раздел 6.2
X3 24-штырьковый разъем,
X4 5-штырьковый разъем, штырьки 1-5
- сигнальные кабели, см. разделы
7.5 и 7.7
X6 10-штырьковый разъем блока
дисплея, см раздел 8.4
В) Плата питания, АС-версии 1 и 2
С) Плата питания, DС- версия
F1 сетевой предохранитель, номиналы см.
раздел 8.5 или главу 9
SW переключатель напряжения, см. раздел 8.2
Tr трансформатор
F1, F2 сетевые предохранители, номиналы см.
раздел 8.5 или главу 9
Tr трансформатор
