1.3.5 IFM 5080 K, Заземление
•
Все расходомеры должны быть надлежащим образом заземлены.
•
Заземляющий проводник не должен передавать никаких наведенных напряжений, поэтому не
заземляйте одновременно этим проводником никакое другое оборудование.
•
Во взрывозащищенных зонах действуют особые нормы и правила, см раздел 6.1 и специальные
инструкции с грифом «Ех».
•
Заземление должно производиться через защитный заземляющий проводник РЕ -
заземляющую жилу кабеля питания, см. также раздел 2.1 «Подключение питания».
Исключения:
1. При использовании низковольтного питания 24V AC/DC нужно подключить функциональный
заземляющий проводник FE. Необходимо обеспечить защитное разделение (PELV) (VDE
0100/VDE0106, IEC 364/IEC 536 или соответствующий национальный норматив).
2.Заземление при большой разности потенциалов.
Установите отдельное функциональное заземление FE, если, по вашему мнению, проблемы с
измерениями возникают из-за защитного заземления (т.е. вследствие токов, возникающих ввиду
наличия большой разности потенциалов между трубопроводом и защитным проводником, например,
вблизи электрических печей или злектролизных установок).
Осторожно! Не подключайте защитный заземляющий проводник РЕ в клеммном отсеке, если
подключено функциональное заземление FE. Если напряжение питания АС превышает > 50 V
rms
,
требуется, чтобы функциональное заземление FE служило одновременно защитным заземлением
(комбинированное защитно-функциональное заземление). Изучите соответствующие национальные
нормативы в части требований к установкам подобного рода
ВНИМАНИЕ! Во избежание поражения персонала электротоком прибор должен быть надлежащим
образом заземлен.

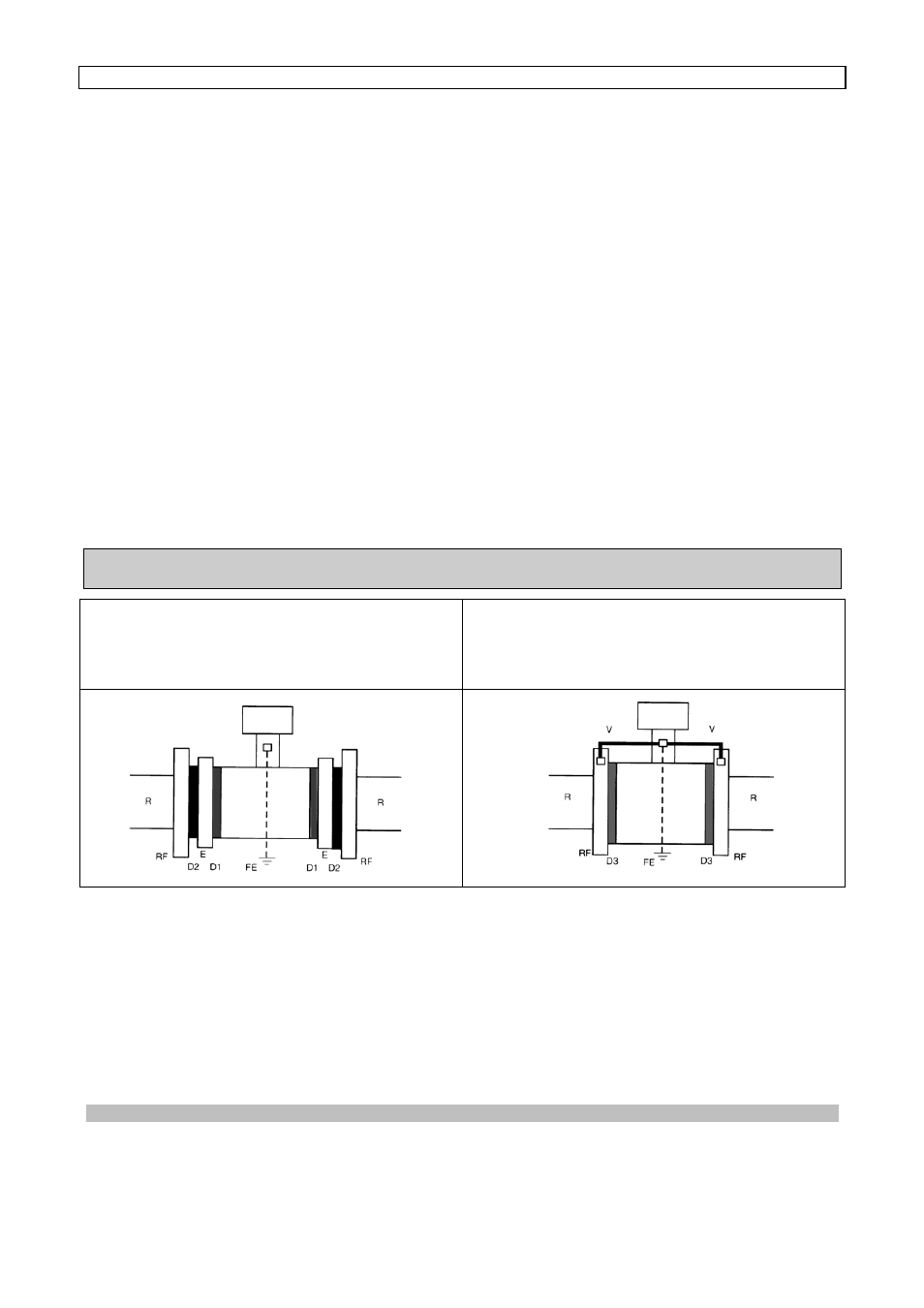

Металлические трубопроводы
с внутренним покрытием или без него
и пластиковые трубопроводы
заземление с заземляющими кольцами
Металлические трубопроводы
без внутреннего покрытия
заземление без заземляющих колец
DN 25-100
D1/D3 Прокладки приклеены к измерительной трубе
D2 DN
2.5-15:
не входят в комплект расходомера, комплектуются покупателем (стандартные
плоские прокладки
DN
25-100:
прокладки приклеены к заземляющим кольцам (опция)
E DN
2.5-15:
заземляющие кольца привинчены к корпусу
DN
25-100:
заземляющие кольца (опция) с наклеенными прокладками D2, поставляются в
разобранном виде, должны быть привинчены к корпусу
FE
Функциональное заземление, провод ≥ 4mm
2
Cu, см. «Исключения» выше
R
Трубопровод
RF
Фланцы трубопровода
V
Соединительные провода, привинченные к корпусу
