Инструкция по эксплуатации KROHNE IFC 090 Converter RU
Страница 68
69
8.4 Установка дисплея - модификация базовой версии
Отключите питание перед вскрытием корпуса!
1)
Отверните крышку отсека электроники с помощью специального ключа.
2)
Вставьте штекер блока дисплея в гнездо Х6 на плате усилителя, см схемы в разделах 8.5 и 8.9.
3)
Закрепите штекер с помощью входящей в комплект поставки металлической скобы для
предотвращения его выпадения.
4)
Закрепите плату винтами R.
5)
Включите питание.
6)
См. главы 4 и 5 - оперативное управление и индикация измеряемых величин.
7)
Смажьте резьбу и прокладки новой крышки корпуса с вырезом под дисплей и затяните
специальным ключом.

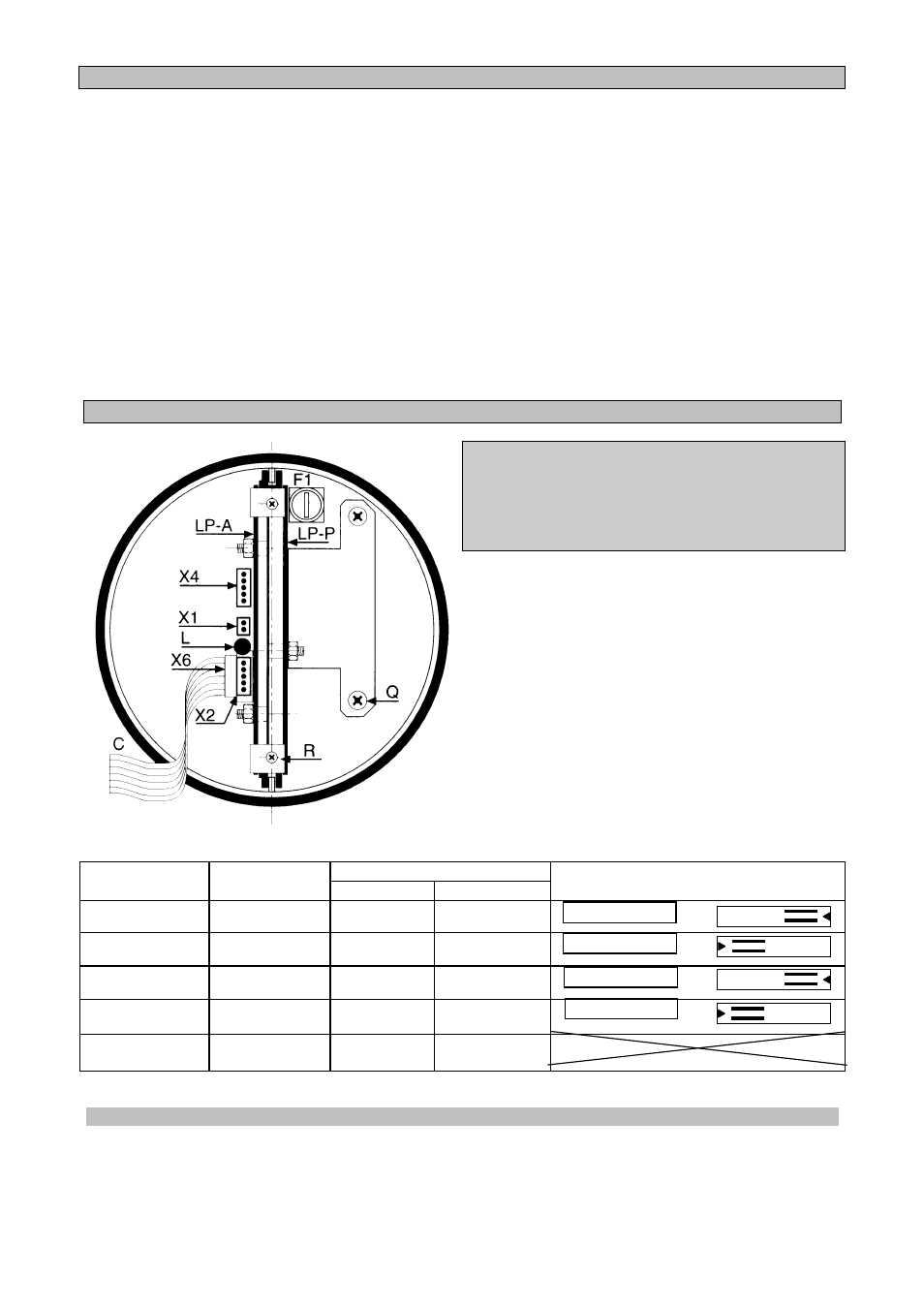

8.5 Сетевые предохранители и иллюстрации к разделам 8.1-8.4
ВАЖНО!
Резьба и прокладки обеих крышек корпуса
должны быть всегда хорошо смазаны,
постоянно следите за возможными
повреждениями и не допускайте скопления грязи!
Поврежденную прокладку заменяйте немедленно
С ленточный кабель, блок дисплея
L состояние LED
LP-A плата усилителя, см. раздел 8.9
LP-P плата питания, см раздел 8.9
Q винты крепления, блок электроники
R винты крепления, блок дисплея
X1 2-штырьковый разъем питание катушек
магнитного поля
X2 5-штырьковый разъем, шина IMoCom
X4 5-штырьк. разъем, сигналы от электродов
X6 10-штырьковый разъем, блок дисплея
Питание
Напряжение
Предохранители F1 (и F2)
Положение переключателя
Номинал
№ для заказа
напряжения SW
1 АС-версия
230/240 V AC 125 mAT
5.06627
F1
115/117 V AC
200 mAT
5.05678
F1
2 АС-версия
200 V AC
125 mAT
5.06627
F1
100 V AC
200 mAT
5.05678
F1
АС/DC-версия 24 V AC/DC
F1 + F2
1.25 AT
5.09080
