63
7.5 Проверка датчика
Всегда отключайте питание перед вскрытием корпуса!
Необходимые измерительные приборы и инструменты.
- специальный ключ для снятия крышек, крестообразная отвертка
- омметр как минимум на 6 V или измерительный мост переменного тока
Предупреждение! Правильные измерения в сечении электродов могут быть получены только с
помощью моста переменного тока. Кроме того, измеряемое сопротивление в значительной
степени зависит от электропроводности жидкости.
Подготовительная работа
• Отключите питание.
• Отверните крышки клеммного отсека и блока
электроники с помощью специального ключа.
Cнимите блок дисплея, если он есть. Для
этого отверните два винта R и отведите блок
дисплея в сторону, см. рисунок в разделе 8.5.

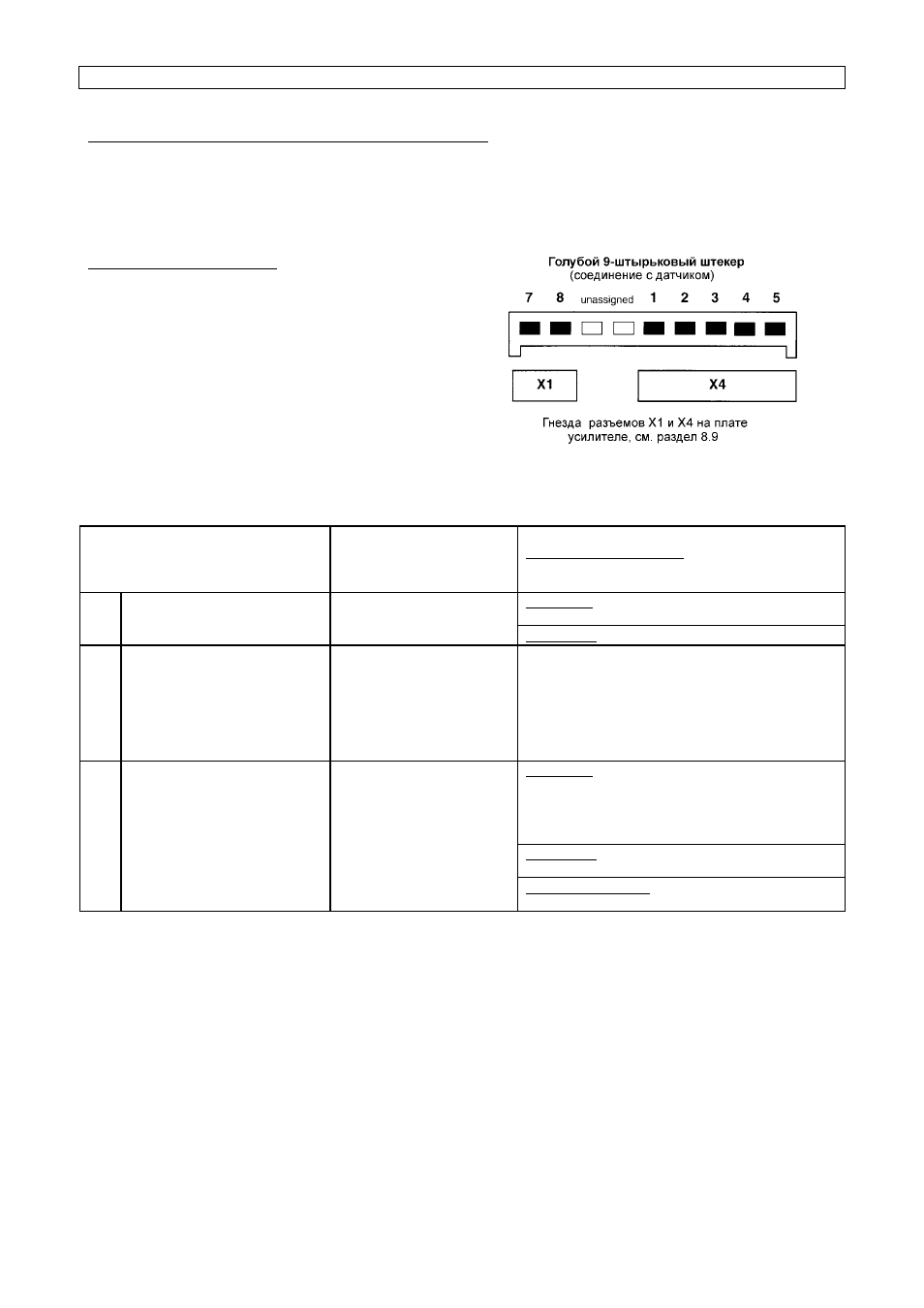

• Отсоедините 9-штырьковый штекер от платы
усилителя, см. рисунок в разделе 8.9, питание
электромагнитов (штырьки 7+8) и сигнальные
кабели (штырьки 1, 2, 3, 4 + 5).
• Полностью заполните измерительную трубу
рабочей жидкостью.
Действие
Измерение сопротивления на
голубом 9-штырьковом штекере Типичный результат Ненормальный результат =
расходомер неисправен, верните
на завод для ремонта, прочтите последнюю
страницу!
1 Измерьте сопротивление
между проводами 7 и 8 30 - 150 Ом если ниже - внутренний дефект
если выше - обрыв проводов
2 Измерьте сопротивление
между U-образной клеммой
в клеммном отсеке
(РЕ – защитный проводник
или FЕ – функциональное
заземление) и проводами 7
и 8 > 10 Мом если ниже - внутренний дефект на РЕ или FЕ
3 Измерьте сопротивление
между проводами 1 и 3 и
между 1 и 4 (обязательно
проводите измерения на
проводе 1!) 1 кОм - 1МОм
(см. предупреждение
выше).
Оба значения должны
быть примерно равны. если ниже - сдренируйте измерительную трубу
и повторите измерение; если все еще слишком
низкое – замыкание в цепи электрода.
если выше - обрыв в цепи электрода или
электроды загрязнены
значения не равны - обрыв в цепи электрода
или электроды загрязнены
