8.8 IFC 080 и SC 80 AS: замена блок электроники на блок IFC 090
На расходомерах взрывозащищенного исполнения замена не разрешается !
Проконсультируйтесь с заводом
Перед демонтажем старого блока электроники запишите все установки преобразователя и
используйте их при инсталляции нового блока.
Отключите питание перед вскрытием корпуса!
1)
Отверните крышку клеммного отсека с помощью специального ключа и отсоедините все
провода от клемм, предварительно записав все адреса расключений.
2)
Отверните крышку отсека электроники с помощью специального ключа.
3)
Отверните два винта R и отведите блок дисплея в сторону.
4)
Осторожно отсоедините 2 штекера: 2-штырьковый кабеля питания катушек электромагнита и
5-штырьковый сигнального кабеля (соединение с датчиком).
5)
Отверните 2 винта Q (крестообразная отвертка длиной 200 мм) и снимите «старый» блок
электроники.
6)
На новом блоке электроники проверьте соответствие питания и сетевого предохранителя F1 и
замените/ переставьте, если необходимо, см. раздел 8.2, пункты 6) -7).
7)
Отсоедините два штекера: питания (3-штырьковый) и выходов/входов (6-штырьковый) и
осторожно вставьте в корпус новый блок электроники.
8)
Отверните два винта R и отведите блок дисплея в сторону.
9)
Закрепите блок электроники двумя винтами Q.
10) На плате усилителя (см. иллюстрацию в разделе 8.9) вставьте 2-штырьковый штекер кабеля
питания в разъем Х1, а 5-штырьковый штекер сигнального кабеля в разъем Х4. не
переплетайте кабели и не делайте петель.
11) Закрепите блок дисплея винтами R.
12) В клеммном отсеке вставьте клеммную перегородку в корпус и подсоедините провода к
штекерам (3-штырьковый - питания, 6-штырьковый - выходов/входов).
Убедитесь в правильной адресности, см. главу 2.
Поочередно вставьте штекеры в разъемы Х3 (питание ) и Х5 (выходы/входы).
13) Поставьте на место крышку клеммного отсека и затяните специальным ключом.
14) Включите питание. Проверьте соответствие установок прилагаемому протоколу установок и,
если необходимо, замените. Установки и оперативное управление - см. главы 4 и 5. Установите
значение GK (или 1/2 х значение GKL) для IFC 090, см. фирменную табличку.
15) Затем проверьте нуль, как описано в разделе 7.1
16) Поставьте на место крышку блока электроники и затяните специальным ключом.
ВАЖНО!
Резьба и прокладки обеих крышек корпуса
должны быть всегда хорошо смазаны, постоянно
следите за возможными повреждениями и не
допускайте скопления грязи!
Поврежденную прокладку заменяйте немедленно

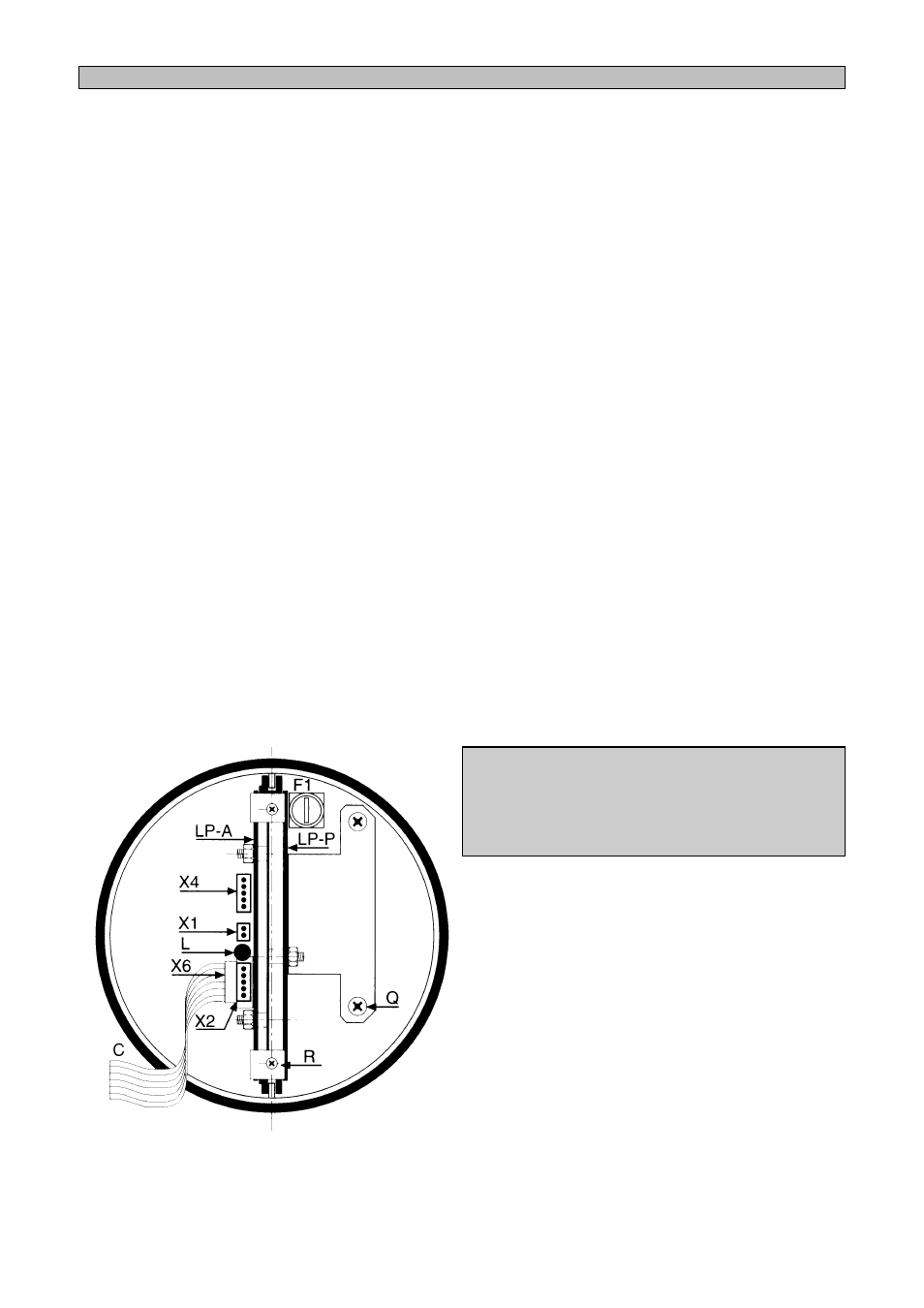

С ленточный кабель, блок дисплея
L состояние LED
LP-A плата усилителя, см. раздел 8.9
LP-P плата питания, см раздел 8.9
Q винты крепления, блок электроники
R винты крепления, блок дисплея
X1 2-штырьковый разъем питание катушек
магнитного поля
X2 5-штырьковый разъем, шина IMoCom
X4 5-штырьковый разъем, сигналы электродов
X6 10-штырьковый разъем, блок дисплея
