1.4. IFM 4080 K Монтаж на трубопроводе
1.4.1 IFM 4080 K Детали, включенные в комплект поставки
• Расходомеры заказанного размера
• Соединительные провода V, см. раздел 1.4.5 «Заземление»
• Заземляющие кольца Е (опция), если заказаны
• Инструкция по монтажу и эксплуатации
• Сертификат калибровки
Не включены монтажные материалы (болты, прокладки и т.д.), комплектуются покупателем.
1.4.2 IFM
4080 К Монтажные требования
• Футеровки из неопрена и твердой резины
• Хранение: -20 до +60°С, хранить в неподвижном состоянии
• Транспортировка: -5 до +50°С
• Работа:
неопрен -20 до +60°С
твердая резина -20 до +90°С
Температура ниже -5°С допустима только в том случае, если трубопровод
закреплен по обе стороны от расходомера, вибрация незначительна, а
гидроудары отсутствуют.
Максимальные моменты затяжки крепежа: см. раздел 1.4.4., колонка В
• Футеровка из Teflon ® -PTFE (Teflon - зарегистрированная марка фирмы Du Pont)
Установите в самой нижней точке трубопровода, чтобы избежать избыточного вакуума на
приборе. Футеровка из Teflon-PTFE вынесена за пределы фланцев - не пытайтесь удалить
или повредить ее. На фланцы установлены специальные защитные колпаки. Не снимайте их
вплоть до начала монтажа. Во время установки между фланцами трубопровода замените их на
листы из металла толщиной 0.3-0.6 мм (по завершении монтажа их следует удалить).
Как опция дополнительно могут быть поставлены защитные кольца - в этом случае
металлические листы не нужны. Защитные кольца могут одновременно использоваться в
качестве заземляющих колец.
Максимальные моменты затяжки крепежа: см. раздел 1.4.4., колонка А
• Футеровка из полиуретана Измерительная труба Фланцы
Важно для расходомеров IFM 6080 K c
полиуретановой футеровкой толщиной > 12
mm: фланцевые соединения больше
диаметра измерительной трубы. Примените
фланцы в соответствии с таблицей.
Макс. момент затяжки крепежа
(В соответствии с размерами фланцев):
см. раздел 1.4.4., колонка А
DN 350
DN 400, 450
DN 500, 550
DN 600, 650
DN 700, 750
DN 800, 850
DN 900, 950
DN 1000 DN 400
DN 500
DN 600
DN 700
DN 800
DN 900
DN 1000
DN 1200

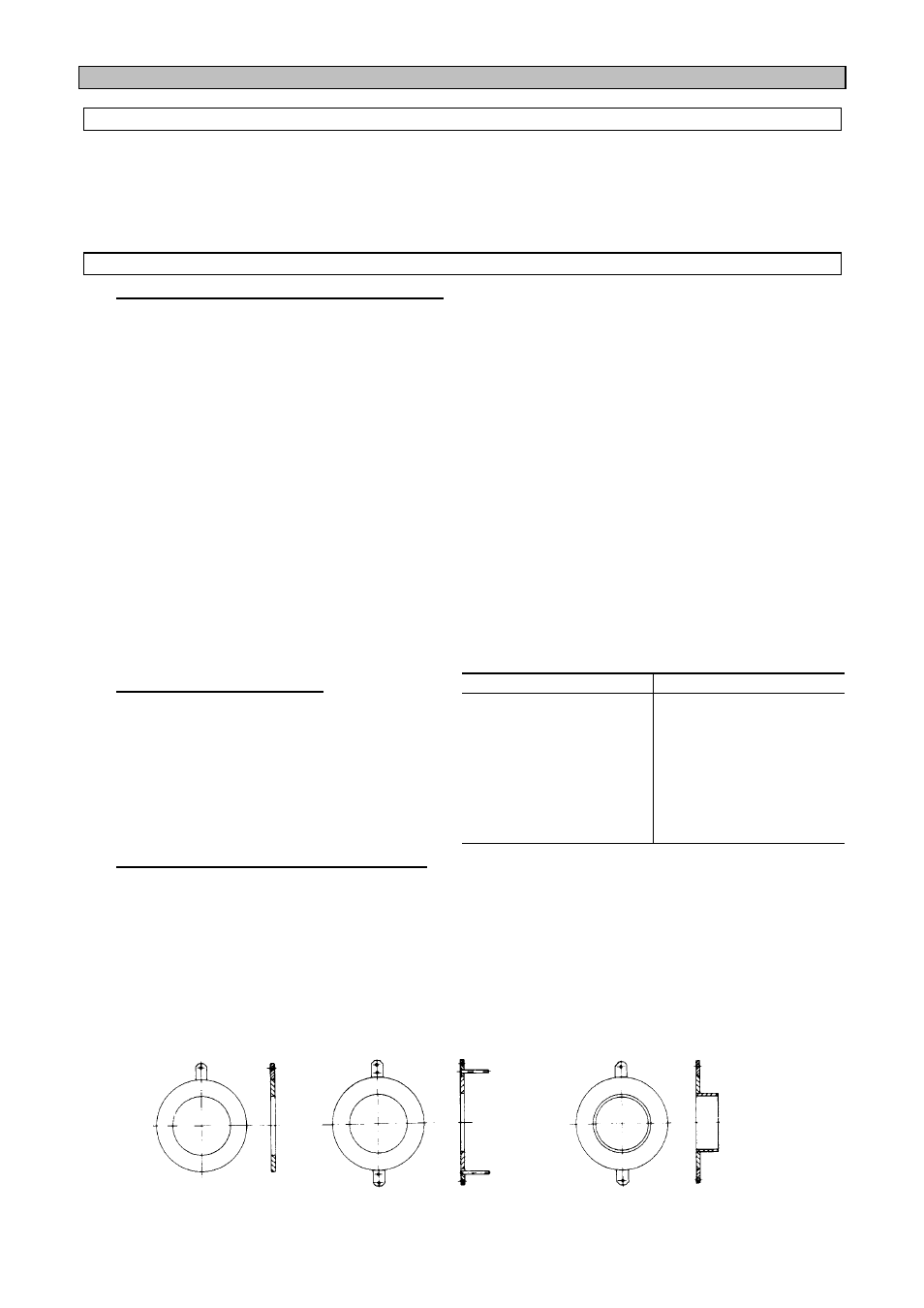

• Заземляющие кольца/защитные кольца
Рекомендуются в сочетании с трубопроводами из пластика или с внутренней футеровкой.
Заземляющие кольца образуют проводящие соединения с жидкостью. Материал нержавеющая
сталь 1.4571 или SS 316 Ti AISI, другие по запросу.
Заземляющее кольцо №1
толщина 3mm Заземляющее/защитное
кольцо №2 для датчиков с
футеровкой из Teflon PTFE,
закреплено
на фланцах,
толщина 3 mm
Заземляющее/защитное кольцо №3
с цилиндрической шейкой для защиты
футеровки расходомера, в частности
на входе потока с абразивными
жидкостями, толщина3 mm. Длина 30
mm для DN 10 - 300 Длина 100 MM для
≥ DN 350.
