Инструкция по эксплуатации KROHNE IFC 090 Converter RU
Страница 5
6
Часть А
Монтаж системы и начальный пуск
1
Монтаж на трубопроводе
1.1 ВНИМАНИЕ! Важно для монтажа!
1.1.1 Хранение и перемещение

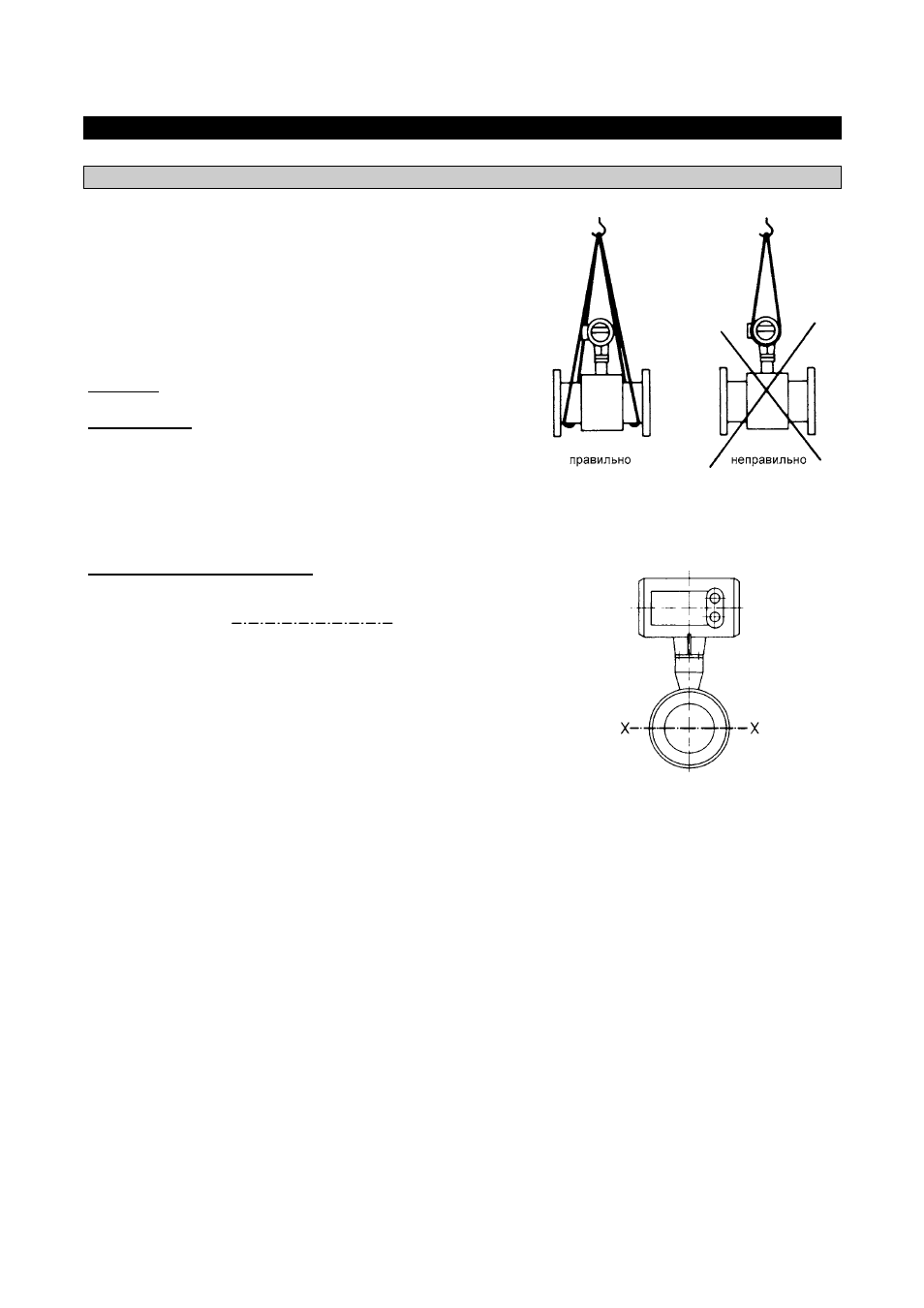

Не поднимайте расходомеры с условным диаметром ≥
DN 100 за корпус преобразователя сигнала.
Температура для хранения и перемещения: -25 до +60°С
Исключение: IFM 4080 К с футеровкой из неопрена или
твердой резины
Хранение: -20 до +60°С, хранить в неподвижном
состоянии
Перемещение: -5 до +50°С
1.1.2 Выбор места установки
• Место и положение - в соответствии с требованиями,
причем на горизонтальном трубопроводе ось электродов
(Х
Х) должна располагаться
примерно горизонтально.
• Измерительная труба должна быть всегда
заполнена полностью.
• Направление потока произвольное. Стрелкой на
расходомере можно, как правило, пренебречь. Об
исключениях см. раздел 2.8 «Установки завода-
изготовителя».
• Соединительные болты и гайки: для проведения монтажа убедитесь, достаточно ли места
возле фланцев трубы.
• Вибрация: закрепите трубопровод по обе стороны от расходомера. Уровень вибрации по IEC
068-2-34 - менее 2.2g в диапазоне частот 20-150Hz.
• Не подвергайте воздействию прямых солнечных лучей, если нужно - создайте затенение, в
комплект поставки не входит, приобретается покупателем.
• Избегайте сильных электромагнитных полей вблизи расходомера.
• Прямой участок «до», как минимум, 5 х DN и участок «после», как минимум, 2 х DN
(DN - номинальный диаметр), измеренные от оси электродов.
• Большие размеры (> DN 200): для облегчения монтажа используйте переходные патрубки.
• Вихревой или закрученный поток: увеличьте прямые участки «до» и «после» или установите
струевыпрямители.
• Смешение разных рабочих жидкостей: расходомеры устанавливаются «до» или «после» точки
смешения на расстоянии не менее 30 х DN (где DN - номинальный диаметр), иначе измерение
будет неточным.
• Пластиковые трубы и металлические трубы с внутренним покрытием: требуются
заземляющие кольца, см. «Заземление», раздел 1.2.5 (IFM 6080 K), раздел 1.3.5 (IFM 5080 K),
раздел 1.4.5 (IFM 4080 K).
• Изолированный трубопровод: не изолируйте расходомер.
