Страница 11
12
Расходомер
Установочный размер «а» в mm
Номинальный
размер
С заземляющими
кольцами
Без
заземляющих
колец
2,5-15
25
40
50
80
100
65 1)
68 2)
93 2)
113 2)
163 2)
213 2)
-
58 3)
83 3)
103 3)
153 3)
203 3)
1.3.2 IFM 5080 K Монтажные требования
• Монтажный материал, фланцы трубопровода и рабочее давление - см. раздел 1.3.1
«Детали, включенные в комплект поставки».
• Установочный размер
Расположение заземляющих колец и прокладок - см. раздел 1.3.5 «Заземление»
Размер прокладок D2 - см. раздел 10.7.
1) плюс 2 х толщины прокладки D2 между заземляющими
кольцами и фланцами трубопровода, прокладка D2 не
включена в комплект поставки, комплектуется покупателем.
2)
включая прокладку D2 между заземляющими
кольцами и фланцами трубопровода
3)
включая прокладку D3 между измерительной
трубой и фланцами трубопровода.
• Высокотемпературные трубопроводы
Если рабочая температура достигает 100°С - обеспечьте возможность компенсации продольного
расширения при разогреве трубопровода.
На коротких трубопроводах используйте эластичные прокладки.
На длинных трубопроводах установите компенсаторы, напр. П-образную вставку..
•

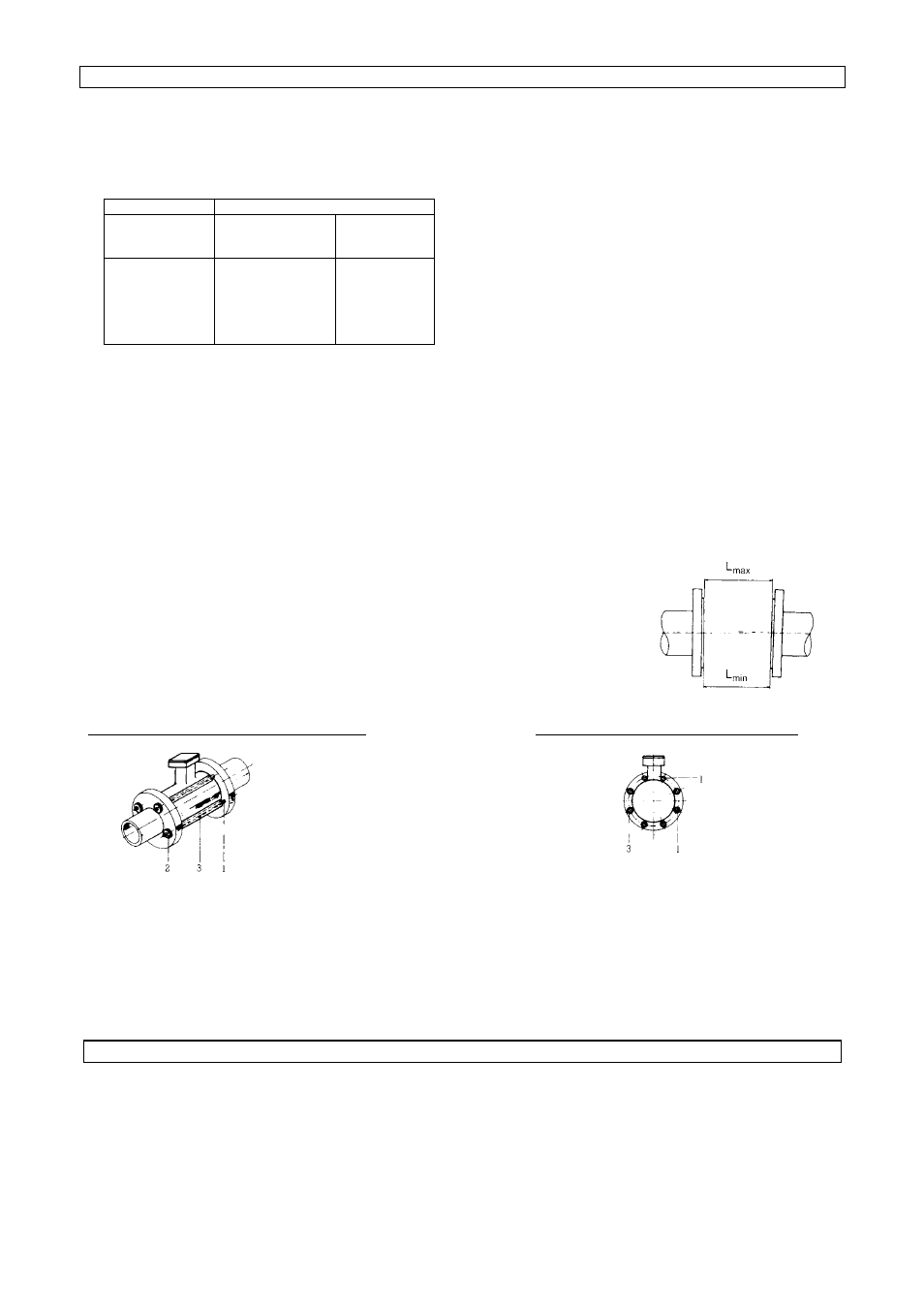

Положение фланцев
Установите расходомер соосно с трубопроводом.
Плоскости фланцев должны быть параллельны
друг другу, максимально допустимые отклонения
L
max
-L
min
≤ 0,5
mm
.
• Расположение центрирующих гильз.
Количество поставляемых центрирующих гильз - см. раздел 1.3.1 «Детали, включенные в комплект поставки».
с четырьмя центрирующими гильзами
с шестью центрирующими гильзами
1. Крепежные шпильки
2. Шестигранные гайки
3. Гильзы
1.3.3 IFM 5080 K Другие версии
IFM 5080 K в пищевой промышленности
Прибор IFM 5080 K также пригоден для использования промышленности, выпускающей пищевые продукты и
напитки. Выводная коробка как опция может выполняться из нержавеющей стали.
Измерительная труба может очищаться на месте, например, паром с температурой до 140°С. Учитывайте
допустимые величины градиента температуры (тепловой удар), см. раздел 10.5.
IFM 5080 K во взрывоопасных зонах
