2.2. Комбинация выходов и входов
Распределение двоичных выходов и входов - см. Fct. 3.7 «HARDWARE» и раздел 2.8 «Установки
завода-изготовителя»
Токовый выход I
--
активный или пассивный режим
-- внутренний источник питания для двоичных выходов и входов.
Двоичные выходы/входы --
клемма В1: импульсный выход В1
статус-выход В1
или
управляющий вход В1
-- клемма В2: статус-выход В2
или
управляющий вход В2
Комбинации выход/вход 1) - 6)
Клеммы:
I+/I/I
┴
B1/B
┴
B2/B
┴
Комбинации: 1)
I P
S
2)
I P
C
3)
I C
S
I
=
токовый выход
4)
I
S
C
P =
импульсный выход
5)
I S1
S2
S
=
статус-выход
6)
I C1
C2
C
=
управляющий вход
2.3 Токовый выход I
• Токовый выход гальванически изолирован от всех входных и выходных цепей.
• Данные заводских установок и функции перечислены в прилагаемом протоколе заводских
установок.
См. также раздел 2.8 «Установки завода-изготовителя»

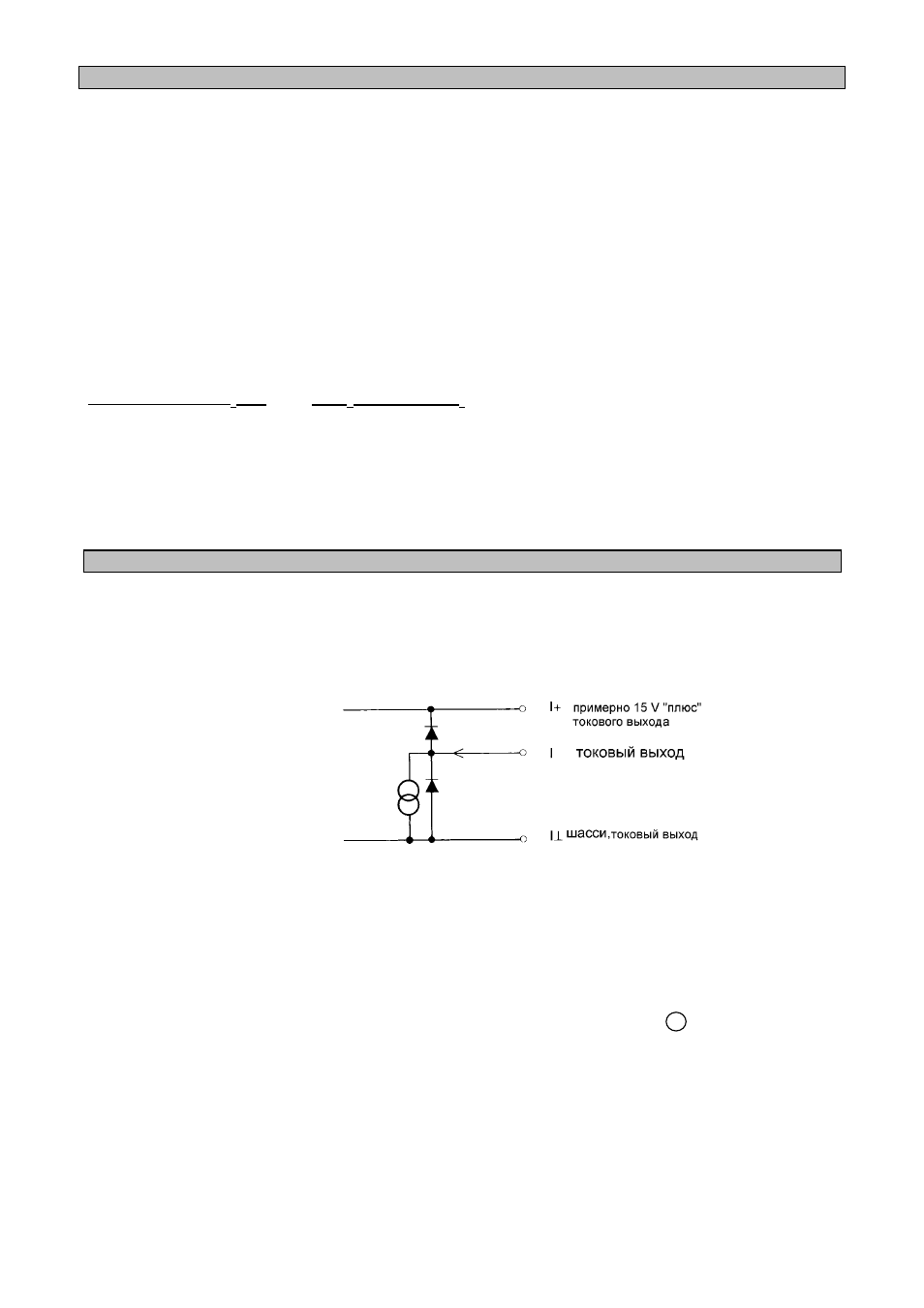

• Типичный токовый выход
• Все рабочие характеристики и функции - свободно программируемые.
• Версия с дисплеем: IFC
090
D, см. главу 4 и раздел 5.6, Fct.1.5
Базовая версия:
IFC
090
B, см. раздел 6.2
• Токовый выход также может использоваться в качестве внутреннего источника питания для
двоичных выходов и входов.
U
int
= 15 V DC
I = 23 mA при работе без вторичных токовых приборов
I = 3 mA при работе со вторичны ми токовыми приборами
· Схемы соединений, см. раздел 2.7: схемы
c
d e f g h i j k l
