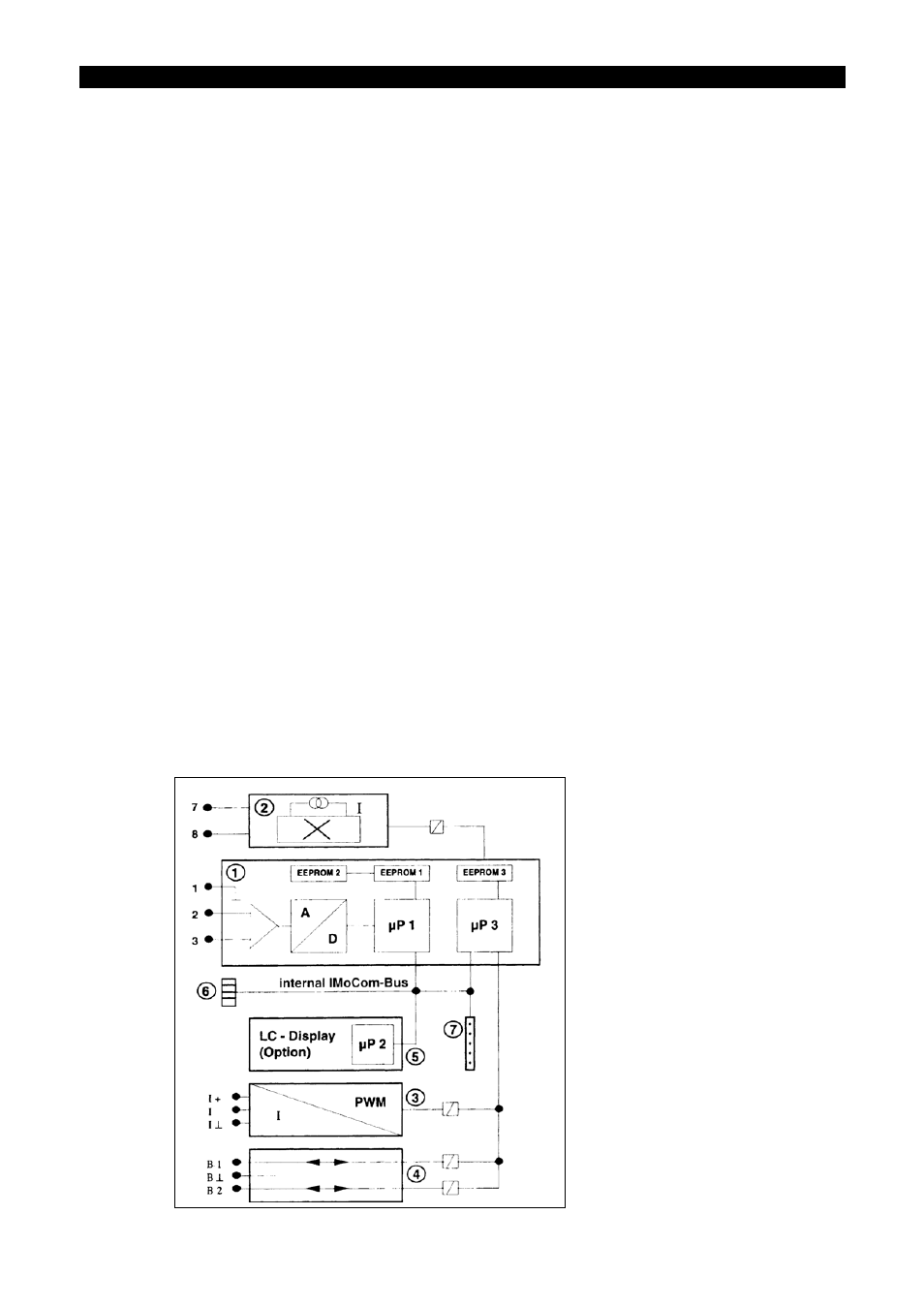

12 Преобразователь сигнала - блок-схема
1 Входной усилитель
• устойчивый к перегрузкам по измерительному сигналу при скоростях потока до 20 m/s и выше
• цифровая обработка измерительного сигнала
• запатентованный аналого-цифровой преобразователь с высоким разрешением, с цифровым
управлением
• высокое отношение сигнала к шуму на частоте сети питания
2 Генератор магнитного поля
• генерирует импульсы постоянного тока для магнитных катушек датчика, электронное управление,
низкие потери.
• высокий ток возбуждения обеспечивает высокий уровень сигнала
3 Токовый выход
• гальванически изолирован от всех других групп
• преобразует выходной цифровой сигнал от микропроцессора µР 3 в пропорциональный ток.
4 Двоичные выходы и/или входы
• гальванически изолированы от других групп
• выбор комбинаций выходов/входов
• импульсный выход (В1), пассивное FET - оптическое разделение обеспечивают подключение
электронных и электромеханических сумматоров
• статус-выход (В2) для предельных значений, идентификации неисправностей или направления
потока в режиме F/R или диапазона измерения в режиме ВА
• оба выхода также могут использоваться в качестве управляющих входов
5 Дисплей/органы оперативного управления (опция, версия D)
• большой жидкокристаллический дисплей с подсветкой
• 3 клавиши оперативного управления преобразователем сигнала
• подключение к внутренней шине IMoCom
• блок может использоваться для оснащения базовой модели ( версия В)
6 Штекерный разъем шины IMoCom для подключения внешних устройств управления и контроля,
таких как:
• ручной терминал ННТ (опция), с дисплеем/органами оперативного управления для работы с
базовыми версиями
• адаптер и программное обеспечение CONFIG для работы посредством MS-DOS PC
7 Внутренний, не входящий в поставку слот IMoCom для модернизации преобразователя сигнала
• плата RS 485/Profibus с переключением
• плата smart/HART с переключением
