Страница 8
9
1.2.2 IFM 6080 K Монтажные требования
Комплектующие
См. раздел 1.2.1. «Детали, входящие в комплект поставки»
IFM 6080 K c фланцевыми соединениями
• Установочный размер
= размеру «а» + 2 толщины прокладки D2 (размер «а» - см. раздел
10.8 «Размеры и вес»; расположение прокладок - см. раздел 1.2.5
«Заземление»

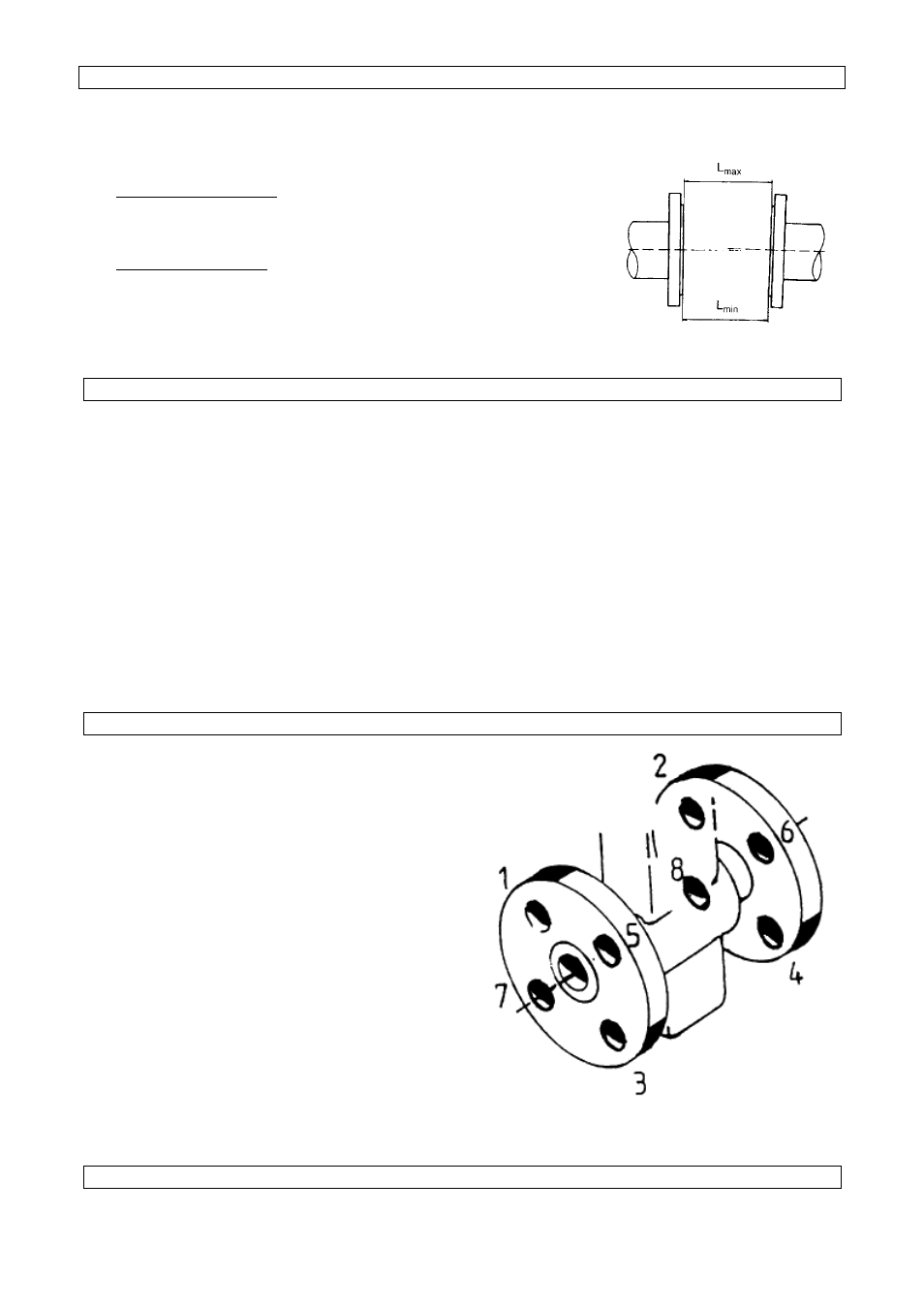

• Положение фланцев
Установите датчик соосно с трубопроводом, плоскости фланцев
трубопровода должны быть параллельны.
L
max
- L
min
≤ 0.5 mm
Предельные рабочие параметры
см. разд. 10.11
1.2.3 IFM 6080 K Другие версии
IFM 6080 K в пищевой промышленности
Расходомер IFM 6080 К создан специально для пищевой промышленности или сходных процессов,
требующих стерильности. IFM 6080 K устойчив к пропариванию и может быть обезжирен.
См. раздел 1.2.1 - соединения, допущенные к применению в пищевой промышленности.
IFM 6080 K во взрывоопасных зонах
Компакт-расходомер IFM 6080 K-ЕEх допущен в качестве оборудования для работы во
взрывоопасных зонах в соответствии с общим Европейским стандартом и стандартом Factory Mutual
(FM), (в стадии сертификации).
Соответствие между температурным классом и температурой жидкости, номинальным размером и
материалом футеровки измерительной трубы определено в сертификате испытаний.
Сертификат испытаний, сертификат соответствия и рекомендации прилагаются к инструкции
по монтажу и эксплуатации (касается только взрывозащищенного оборудования).
1.2.4 IFM 6080 K Момент затяжки крепежа
• Для всех фланцевых приборов по DIN, ANSI и JIS.
Равномерно затяните крепеж в последовательности
(1-8), показанной на рисунке
Макс. момент затяжки крепежа: 32 Nm ~ 3.2 kpm
• Для всех других соединений по DIN и ISO
Затяните до металлического упора.
Заземление расходомера - см. следующую страницу
