11. Принцип измерения и работа системы
Расходомер предназначен для электропроводных жидкостей.
Измерение основывается на законе магнитной индукции Фарадея, согласно которому в
электропроводном веществе, двигающемся в магнитном поле, возникает напряжение индукции.
Величину напряжения характеризует следующее выражение:
U = K
x
B
x
v
x
D
где:
U = напряжение индукции
K = постоянная прибора
B = магнитная индукция
v = средняя скорость
D= диаметр трубопровода
Поэтому при постоянной силе магнитного поля
напряжение индукции пропорционально средней
скорости.

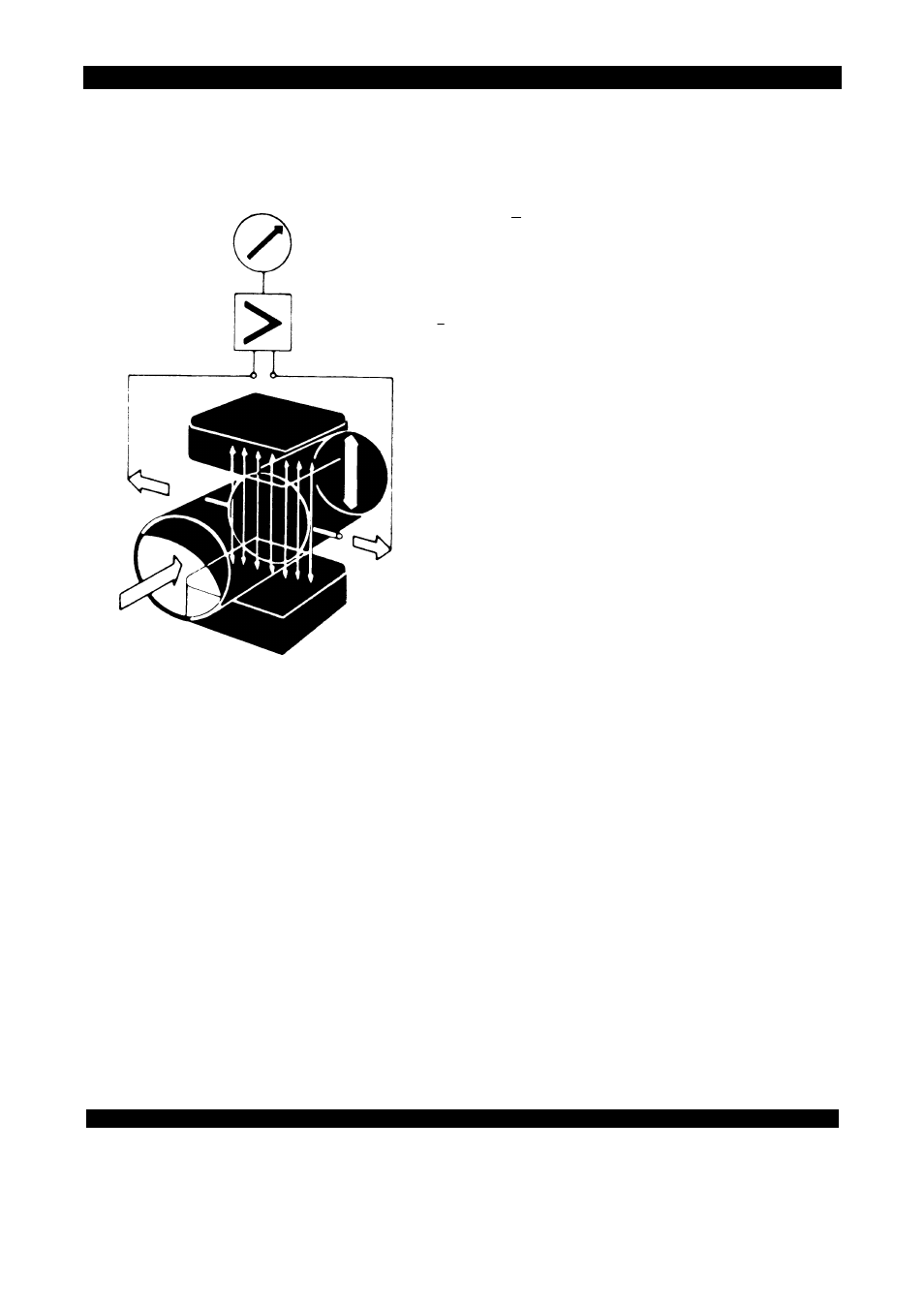

Внутри электромагнитного расходомера жидкость
проходит
через
магнитное
поле,
которое
перпендикулярно
направлению
потока.
Электрическое напряжение вызывается движением
жидкости (которая должна быть хотя бы минимально
электропроводна). Она пропорциональна средней
скорости, а, значит, и объемному расходу. Сигнал
напряжения индукции снимается двумя электродами,
которые находятся в электрическом контакте с
жидкостью, и передается на преобразователь сигнала
для получения нормированного выходного сигнала.
Этот
метод
измерения
имеет
следующие
преимущества:
1.
Отсутствуют потери давления, так как нет выступающих частей и сужений труб.
2.
Поскольку магнитное поле пересекает весь поток, сигнал представляет собой среднее значение
для всего поперечного сечения трубы, поэтому необходим только минимальный прямой участок
трубопровода «до» 5 х DN.
3.
С жидкостью контактируют только футеровка измерительной трубы и электроды.
4.
Уже исходный сигнал - электрическое напряжение - является точной линейной функцией средней
скорости потока.
5.
Измерение не зависит от профиля скоростей потока и других свойств жидкости.
Магнитное поле в датчике создается импульсами постоянного тока прямоугольной формы, которые
поступают от преобразователя сигнала на катушки электромагнита.
Магнитный поток попеременно принимает одно из двух значений: «positive» и «negative».
Соответственно сигналы напряжения, пропорциональные расходу, будут генерироваться на той же
частоте и также попеременно получать два значения. Сигналы напряжения «positive» и «negative» в
преобразователе сигнала вычитаются. Вычитание всегда производится, когда магнитный поток
достигает постоянного значения, так что постоянные напряжения наводок или медленно меняющиеся
по отношению к циклу измерения напряжения помех, подавляются. Наводки от сети питания,
возникающие в датчике или подключенных кабелях, также подавляются.
