2.4 Импульсный выход В1 (клеммы В1/В
┴
• Импульсный выход гальванически изолирован от токового выхода и всех входных цепей.
• Данные заводских установок и функции перечислены в прилагаемом протоколе заводских
установок.
См. также раздел 2.8 «Установки завода-изготовителя» и раздел 2.2 «Комбинации двоичных
выходов и входов», Fct. 3.7 HARDWARE.

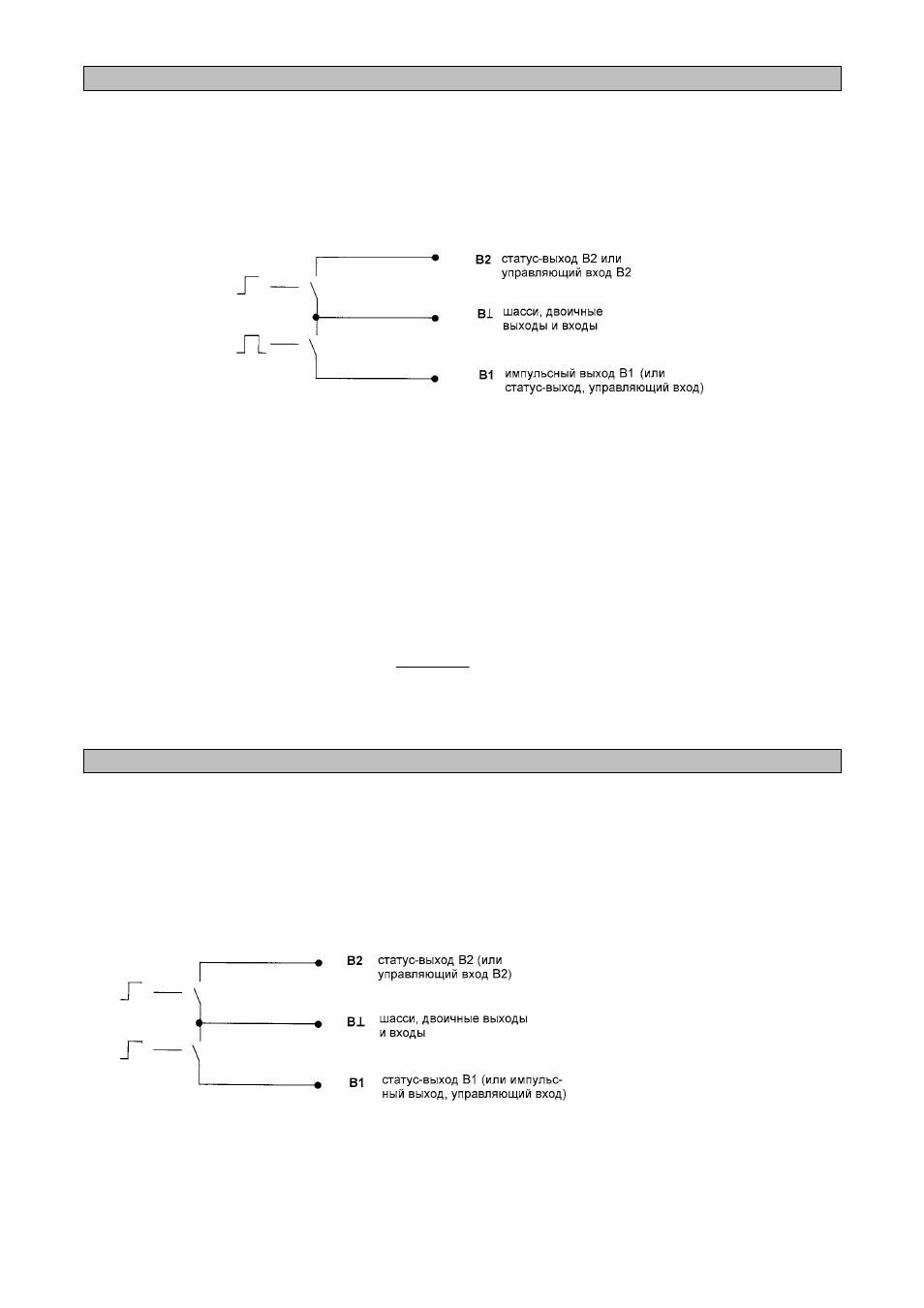

• Типичный импульсный выход В1
• Все рабочие характеристики и функции - свободно программируемые
Версия с дисплеем: IFC
090
D, см. главу 4 и раздел 5.7, см. Fct.1.6
Базовая версия:
IFC
090
B, см. раздел 6.2
• Импульсный выход может быть задействован в активном или пассивном режиме.
Активный режим: токовый выход является внутренним источником напряжения,
подключение электронных сумматоров (ЕС).
Пассивный режим: требуется внешний источник питания AC или DC, подключение электронных
сумматоров (ЕС) или электромеханических сумматоров (ЕМС).
• Следование импульсов, межимпульсный период неравномерны. Поэтому если подключены
частотомер или счетчик импульсов, то минимальный интервал счета будет:
≥
· Схемы соединений, см. раздел 2.7: схемы
e f g k
2.5 Статус-выходы В1 и В2 (клеммы В1/В
┴
и В2/В
┴
)
• Статус-выходы гальванически изолированы от токового выхода и всех входных цепей.
• Данные заводских установок и функции перечислены в прилагаемом протоколе заводских
установок.
См. также раздел 2.8 «Установки завода-изготовителя» и раздел 2.2 «Комбинации двоичных
выходов и входов», Fct. 3.7 HARDWARE.
• Типичные статус-выходы В1 и В2
[Hz]
P
1000
100%
