Инструкция по эксплуатации KROHNE IFC 090 Converter RU
Страница 17
18
1.4.5 IFM 4080 K Заземление
• Все расходомеры должны быть надлежащим образом заземлены.
• Заземляющий проводник не должен передавать никаких наведенных напряжений, поэтому не
заземляйте одновременно этим проводником никакое другое оборудование.
• Во взрывозащищенных зонах действуют особые нормы и правила, см раздел 6.1 и специальные
дополнительные инструкции с грифом «Ех».
• Заземление должно производиться через защитный заземляющий проводник РЕ -
заземляющую жилу кабеля питания, см. также раздел 2.1 «Подключение питания».
Исключения
:
1.При использовании низковольтного питания 24V AC/DC нужно подключить функциональный
заземляющий проводник FE. Необходимо обеспечить защитное разделение (PELV) (VDE 0100/VDE
0106, IEC 364/IEC 536 или соответствующий национальный норматив).
Заземление при большой разности потенциалов.
2.Установите отдельное функциональное заземление FE, если, по вашему мнению, проблемы с
измерениями возникают из-за защитного заземления (т.е. вследствие токов, возникающих ввиду
наличия большой разности потенциалов между трубопроводом и защитным проводником, например,
вблизи электрических печей или злектролизных установок).
Осторожно! Не подключайте защитный заземляющий проводник РЕ в клеммном отсеке, если
подключено функциональное заземление FE. Если напряжение питания АС превышает > 50 V
rms
,
требуется, чтобы функциональное заземление FE служило одновременно защитным заземлением
(комбинированное защитно-функциональное заземление). Изучите соответствующие национальные
нормативы в части требований к установкам подобного рода
ВНИМАНИЕ! Во избежание поражения персонала электротоком прибор должен быть надлежащим
образом заземлен.

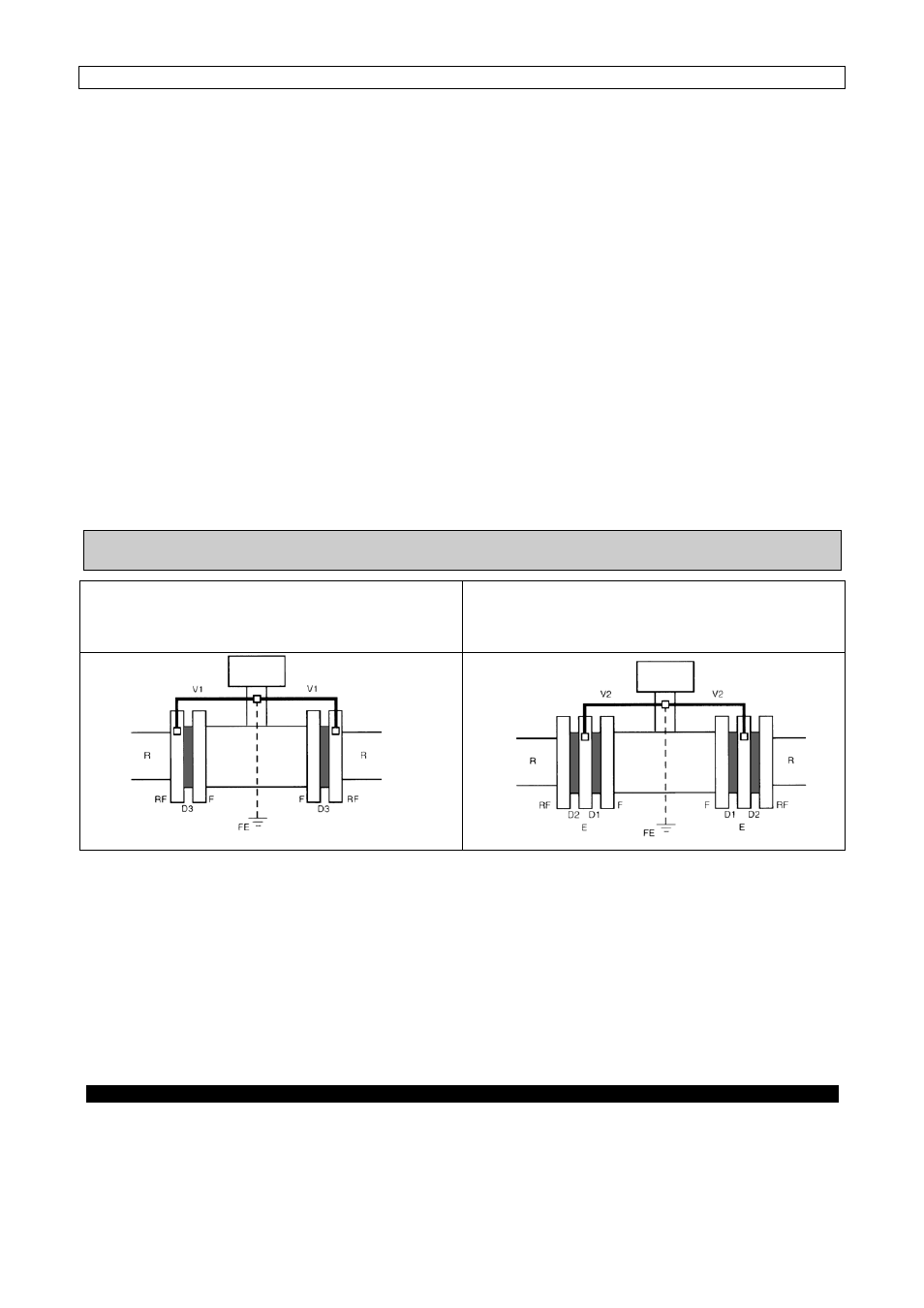

Металлические трубопроводы
без внутреннего покрытия
Заземление без заземляющих колец
Металлические трубопроводы
с внутренним покрытием или без него
и пластмассовые трубопроводы
Заземление с заземляющими кольцами
D1,D2,D3
прокладки, не входят в комплект поставки, комплектуются покупателем
E
заземляющие кольца (опция)
F
фланцы расходомера
FE
функциональное заземление, провод ≥ 4mm
2
Cu, см. «Исключения» выше
R
трубопровод
RF
фланцы трубопровода
V1
соединительные провода, закрепленные винтом на стойке преобразователя сигнала,
для подсоединения к фланцам на них должны быть выполнены резьбовые гнезда под
винт М6
V2
соединительные провода, закрепленные винтом на стойке преобразователя сигнала,
для подсоединения к заземляющим кольцам используйте винты из комплекта
поставки.
