5.17 Комбинации двоичных выходов и входов
Fct. 3.7 HARDWARE
Нажмите клавишу
→
Определите функцию клеммы В1. нажмите клавишу
→
• PULSEOUTP.
(= импульсный выход)
Выберите клавишей
↑,
• STATUSOUTP. (=
статус-выход) нажмите клавишу
↵ для
• CONTROLINP. (=
управляющий вход)
перехода к клемме В2.
Определите функцию клеммы В2. нажмите клавишу
→
• STATUSOUTP. (=
статус-выход)
• CONTROLINP. (=
управляющий вход)
Нажмите клавишу
↵ для возврата к Fct. 3.7 HARDWARE
Внимание!
Если, например, обе выходные клеммы (В1 и В2) использованы для статус-выходов
или для управляющих входов, то в рабочем режиме они могут быть использованы
только один раз.
Пример: В1 и В2 - статус-выходы.
Если статус-выход В1 использован для автоматического изменения диапазона ВА, то
для статус-выхода В2 этот режим недоступен.

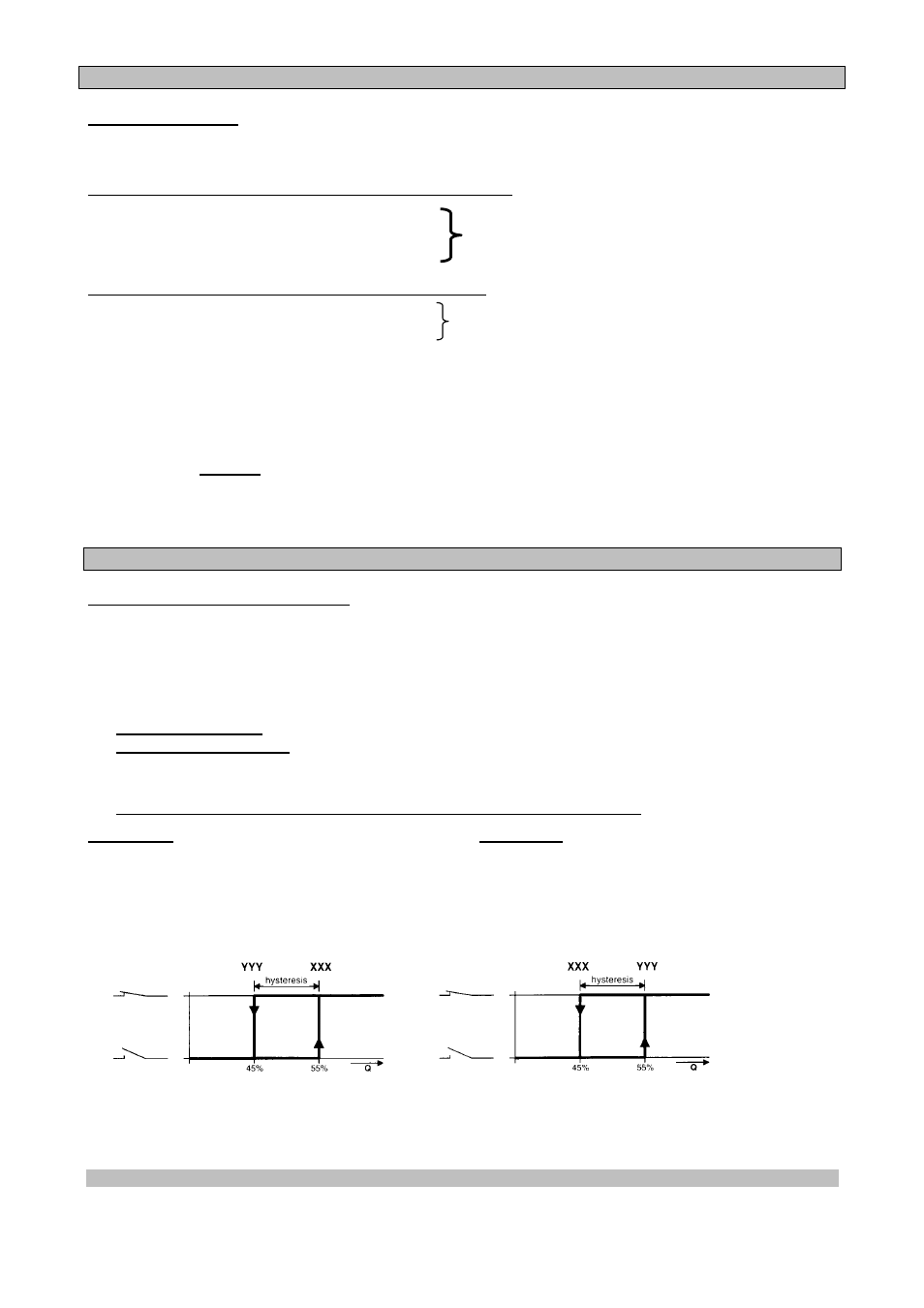

5.18 Выключатели предельных значений
Fct. 1.6 и 1.7 status outputs B1 или B2
(Определите рабочий режим выходных клемм, см. раздел 5.17)
Нажмите клавишу
→
Установите статус-выходы В1 или В2 на «TRIPPOINT» нажатием клавиши
↑ (1-9 раз).
Нажмите клавишу
↵ для перехода к установке числовых значений. 1-я цифра (курсор) мерцает.
Измените мерцающую цифру клавишей
↑, клавишей → переведите курсор на 1 позицию вправо.
• Дисплей XXX - YYY
• Диапазон установок: значение XXX = 0 - 150% Q
100%
значение YYY = 0 - 150% Q
100%
гистерезис ≥ 1% (= дифференциал между XXX и YYY)
• Характер переключений: (НО или НЗ контакт) может быть установлен.
НО контакт значение XXX > значения YYY
НЗ контакт значение XXX < значения YYY
Контакт закрывается, когда расход
Контакт открывается, когда расход
превышает значение XXX
меньше значения XXX
Пример: XXX = 55%
Пример: XXX = 45%
YYY = 45%
YYY = 55%
гистерезис = 10%
гистерезис = 10%
Внимание! Если активированы два статус-выхода В1 и В2 (см. раздел 5.17), может быть
задействована сигнализация как мин., так и макс. значений.
Выключатели предельных значений работают только в случае прямого потока.
Выберите клавишей
↑
