70
8.6 Поворот корпуса преобразователя
Чтобы получить свободный доступ к электрическим соединениям, органам управления и контроля
расходомеров, установленных в труднодоступных местах, корпус преобразователя сигнала можно
повернуть на ± 90°.
Не разрешается для расходомеров во взрывозащищенном (ЕХ) исполнении!

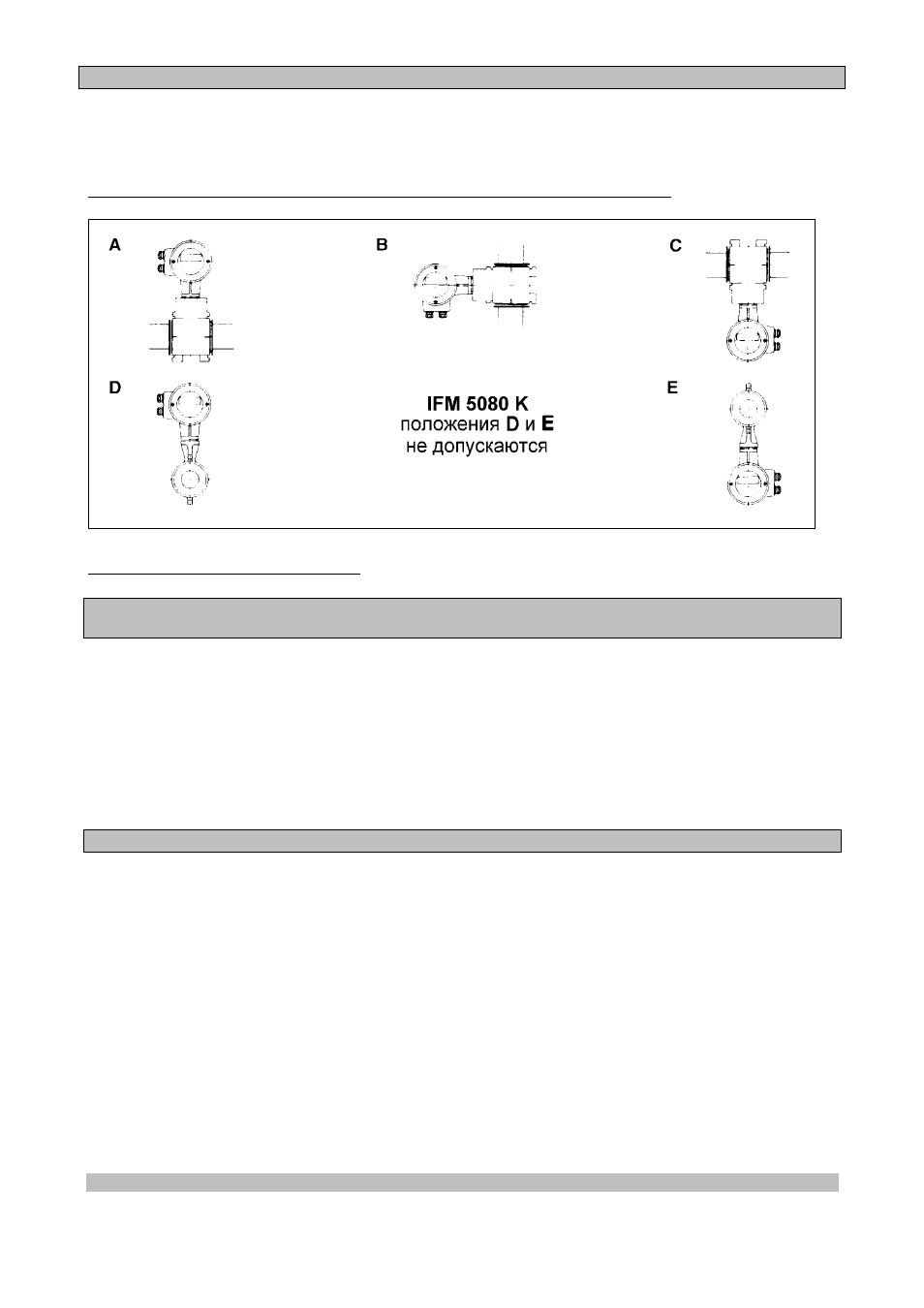

Возможные позиции расходомеров с преобразователем сигнала IFC 090 K
Поворот корпуса преобразователя
На все повреждения, наступившие вследствие несоблюдения этих указаний,
наши гарантии не распространяются!
Отключите питание перед вскрытием корпуса!
1) Надежно зафиксируйте датчик расходомера.
2) Закрепите корпус преобразователя, чтобы избежать скольжения и опрокидывания.
3) Отверните и вытяните винты, соединяющие оба корпуса.
4) Осторожно поверните корпус преобразователя по часовой стрелке или против нее не более чем
на 90°, не поднимая корпуса. Если прокладка прилипла, не пытайтесь ее оторвать.
5) Для соответствия требованиям степени защиты IP 67 (эквивалентно NEMA 6) поверхности
сопряжения должны быть чистыми, а затяжка винтов равномерной. Вставьте винты в отверстия и
заверните.
8.7 Замена блока электроники преобразователя IFC 090
Для взрывозащищенных расходомеров предусмотрен специальный блок электроники, см.
дополнительные инструкции по монтажу взрывозащищенного оборудования.
Отключите питание перед вскрытием корпуса!
1) Отверните крышку клеммного отсека с помощью специального ключа. Отсоедините два
штекера: питания (3-штырьковый) и выходов/входов (5-штырьковый)
2) Отверните крышку отсека электроники с помощью специального ключа.
3) Снимите блок дисплея, если он есть. Для этого отверните два винта R и отведите блок дисплея
в сторону.
4) Осторожно отсоедините 9-штырьковый штекер Х1/Х4 (являющийся соединением с датчиком).
5) Отверните 2 винта Q и осторожно отведите блок электроники.
6) Осторожно переставьте DATAPROM IC 18 на плате усилителя (см. иллюстрацию в разделе 8.9)
со «старого» блока электроники на «новый». При подключении убедитесь в правильности
направления IC, см. раздел 8.9 «Схемы соединений».
7) На новом блоке электроники проверьте соответствие питания и сетевого предохранителя F1,
если необходимо, переключите или замените, как описано в разделе 8,2, пп. 6) и 7).
8) Соберите в обратном порядке, пункты 5) - 1) выше.
