64

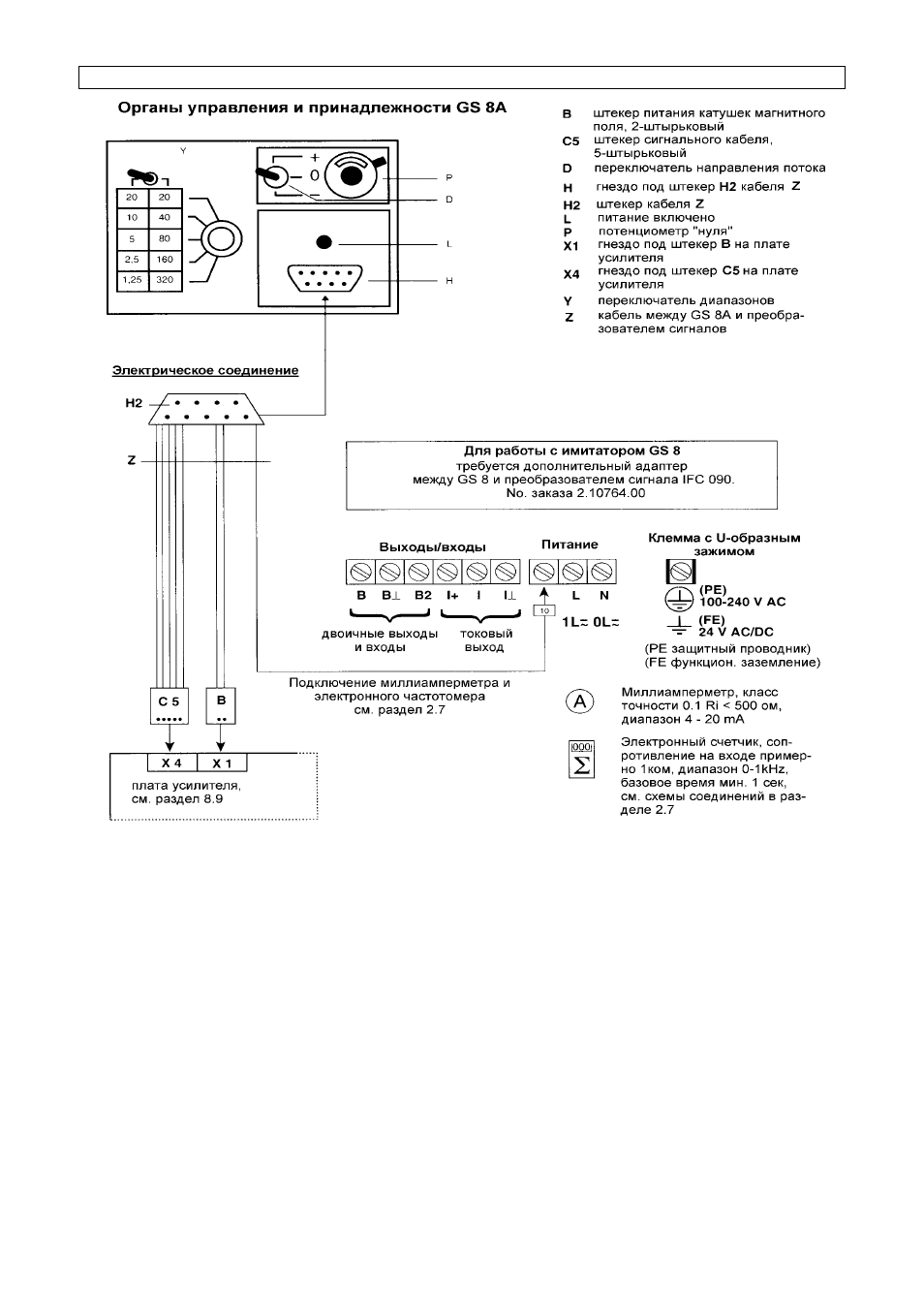

7.6 Проверка преобразователя сигнала с помощью имитатора GS 8A (опция)
a) Отключите питание перед вскрытием
корпуса!
b) Отверните крышку блока электроники
специальным ключом.
c) Отверните винты R и отведите блок дисплея
в сторону, см. рисунок в разделе 8.5.
d) Отсоедините голубой 9-штырьковый штекер
(Х1/Х4) на плате усилителя, см. раздел 8.9:
гнездо Х1 – питание катушек магнитного поля,
а гнездо Х4 – сигнальный кабель.
e) Вставьте штекер В в гнездо Х1 (2-
штырьковый), а штекер С в гнездо Х4
(5-штырьковое).
