1 Описание изделия
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
Для центрирования в трубе нужна центрирующая звездочка.
Для этого на нижнем конце натяжного груза имеется меньший
диаметр (ø 16 мм), на который надевается подходящая
пластиковая центрирующая звездочка.
Центрирующая звездочка выбирается в соответствии с
внутренним диаметром трубы.
Подходящую комбинацию натяжного груза и центрирующей
звездочки для различных измерительных зондов см. в таблице в
конце этого раздела.
S1
S2
50 mm (1.97"
)
ø 16 mm
(0.63")
10 mm (0.39"
)
ø 20 mm
(0.79")
ø 16 mm
(0.63")
10 mm (0.39"
)
ø 20 mm
(0.79")
100 mm (3.94"
)

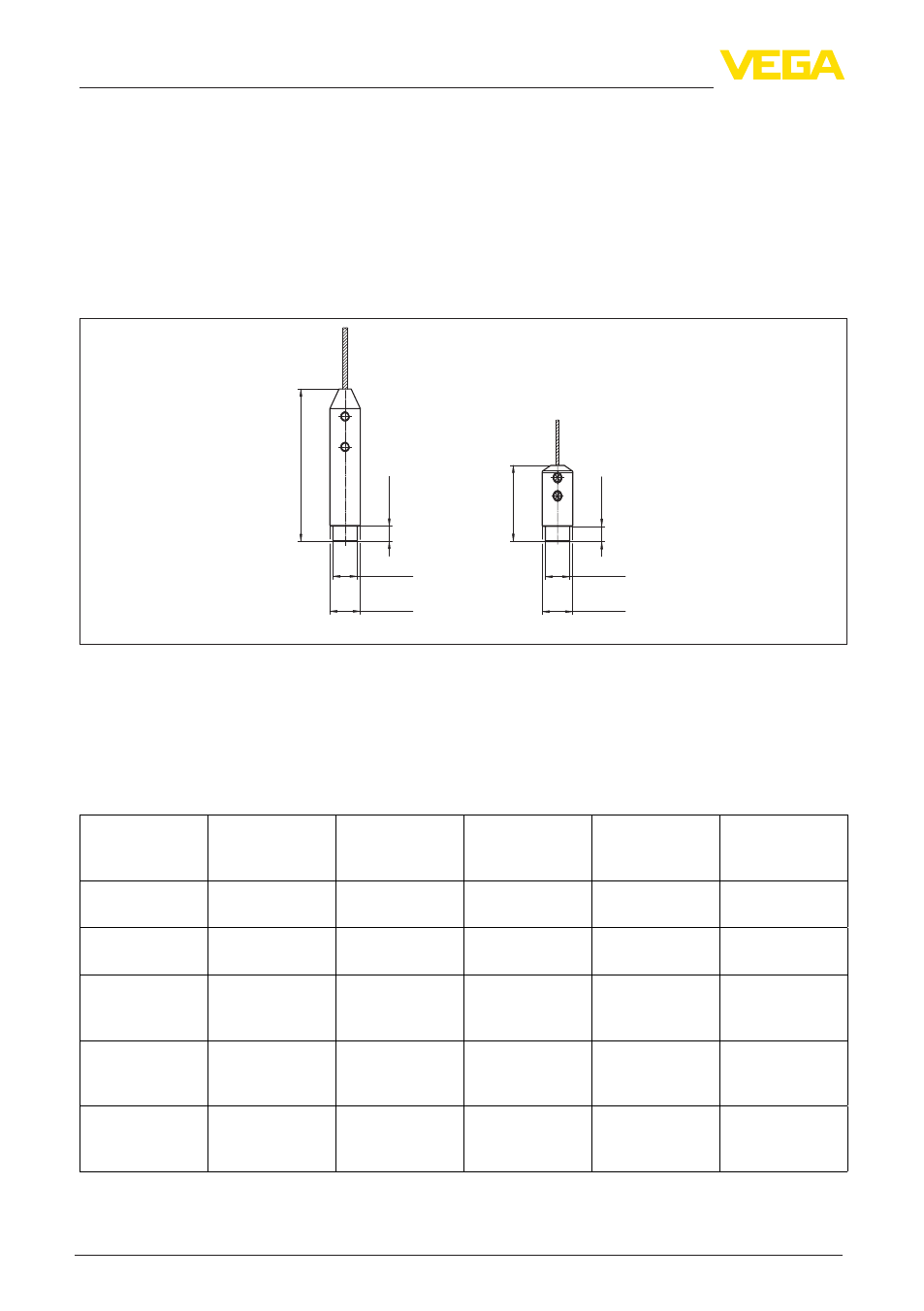

Рис. 6: Натяжные грузы из металла
S1 Натяжной груз длиной 100 мм (3.94 in) из нержавеющей стали (316L) для тросов ø 2 мм
(0.08 in)/ø 4 мм (0.16 in)
S2 Натяжной груз длиной 50 мм (1.97 in) из нержавеющей стали (316L) для тросов ø 2 мм (0.08 in)/ø 4 мм
(0.16 in)
Центрирование - возможные комбинации
Измеритель-
ный зонд
Исполнение
Центрирующа-
я звездочка из
пластика
Центрирующа-
я звездочка из
металла
Центрирую-
щий груз
Натяжной груз
(центрирующа-
я звездочка)
VEGAFLEX 81
Тросовый зонд
ø 2 мм (0.08 in)
-
-
G1, G2, G3, G4,
G5
S2 (с K3)
Тросовый зонд
ø 4 мм (0.16 in)
-
-
G1, G2, G4, G5
S1 (с K3)
Стержневой
зонд ø 8 мм
(0.32 in)
K1
-
-
-
Стержневой
зонд ø 12 мм
(0.47 in)
K2
M3, M4
-
-
VEGAFLEX 83
Тросовый зонд
ø 4 мм (0.16 in)
+ PFA
K4
-
-
-
