16
2 Монтаж
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
желаемого положения, то кольцо следует перерезать боковыми
кусачками, после чего нужно использовать новое кольцо.
2.5 Центрирующие грузы (G1, G2, G3, G4, G5)
1
2
3
4
5

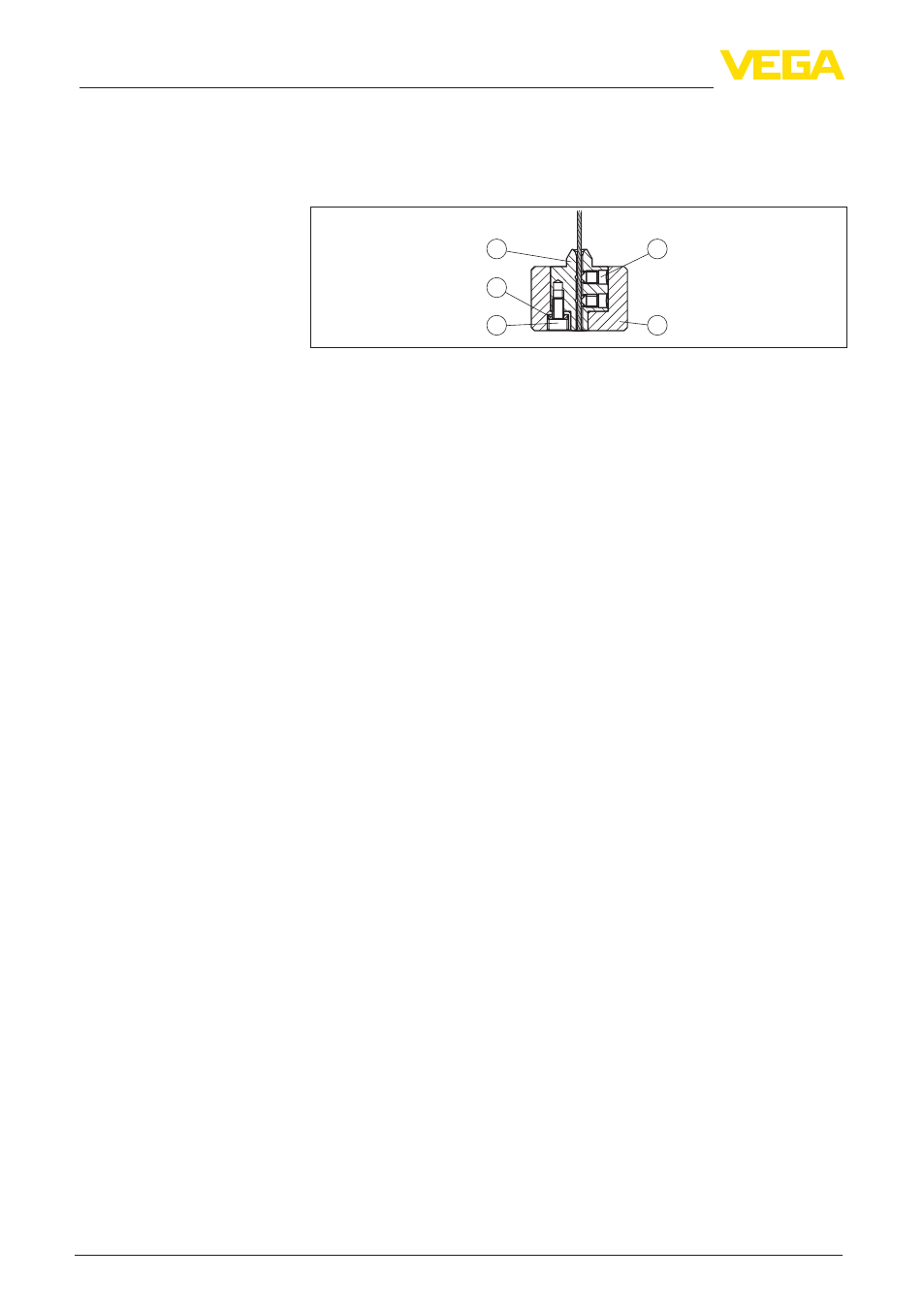

Рис. 11: Монтаж центрирующего груза (G1, G2, G3, G4, G5)
1 Стопорные штифты
2 Центрирующий груз
3 Стопорный винт - центрирующий груз
4 Стопорная шайба (Nordlock
®
)
5 Внутренняя вставка
1. Выбрать центрирующий груз (2) в соответствии с внутренним
диаметром трубы.
2. Ослабить стопорный винт (3) и вынуть внутреннюю вставку
(5) из центрирующего груза (2).
3. Ввести трос во вставку (5), чтобы он оканчивался заподлицо
с нижней стороной вставки (5).
4. Зафиксировать трос двумя стопорными штифтами (1).
Затянуть стопорные штифты (1) с крутящим моментом 7 Нм
(5.16 lbf ft).
5. Центрирующий груз (2) надеть снизу на внутреннюю вставку
(5).
6. Вставить стопорный винт (3) и обе стопорные шайбы (4) в
центрирующий груз (2).
7. Закрепить внутреннюю вставку (1) стопорным винтом (2) на
центрирующем грузе (3).
8. Стопорный винт затянуть (3) с крутящим моментом 7 Нм
(5.16 lbf ft).
9. Если центрирующий груз монтируется в качестве
дооснащения, необходимо в устройстве выбрать правильный
тип измерительного зонда (например трос ø 4 мм с
центрирующим грузом). Если была изменена длина зонда,
нужно ввести новую длину зонда и повторно выполнить
установку диапазона (см. "Порядок начальной установки,
Установка Min. - Установка Max.").
2.6 Натяжные грузы (S1, S2)
Далее описан порядок монтажа натяжного груза на тросовом
зонде.
Монтаж натяжного
груза
