2 Монтаж
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
2.4 Центрирующие звездочки из металла (M1,
M2, M3, M4)
2
2
1

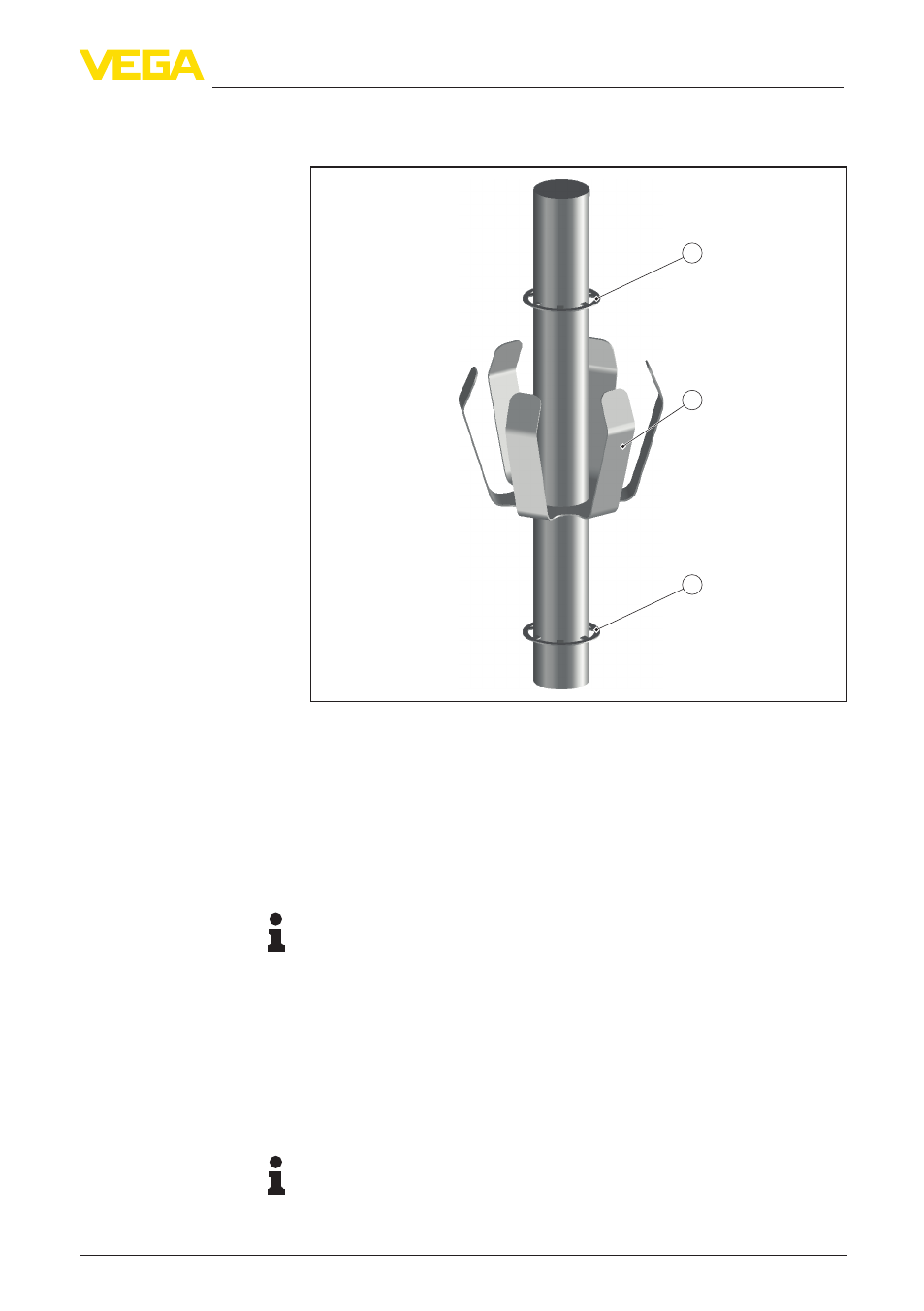

Рис. 10: Монтаж центрирующей звездочки
1 Центрирующая звездочка (M1, M2, M3, M4)
M1, M3 - внешний ø от 49,2 до 56,3 мм (1.9 до 2.2 in)
M2, M4 - внешний ø от 66,6 до 84,9 мм (2.6 до 3.3 in)
2 Стопорное кольцо
1. Центрирующую звездочку следует монтировать на нижнем
конце стержневого зонда.
2. На стержень прибора надеть стопорное кольцо (2).
Рекомендация:
Надевать детали на стержень следует в перчатках или с
помощью куска тонкой трубы.
Если измерительный зонд укорачивался, то целесообразно
слегка снять фаску на конце зонда.
3. На стержень надеть центрирующую звездочку (1) открытыми
пружинящими лучами вверх и еще одно стопорное кольцо
(2).
Стопорные кольца фиксируют центрирующую звездочку в
желаемом положении.
Примечание:
Стопорные кольца можно двигать только в одном направлении.
Если стопорное кольцо было надето на стержень выше
