1 Описание изделия
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
G1
G2
G4
G5
G3
X
10 mm
(0.39")
ø 5,5 mm
(0.22"
)
10 mm
(0.39")
ø 5,5 mm
(0.22"
)
30 mm (1.18"
)
30 mm (1.18"
)
ø 40 mm
(1.57")
ø 45 mm
(1.77")
ø 75 mm
(2.95")
ø 95 mm
(3.74")
ø 35 mm
(1.38")
ø 5 mm
(0.20"
)
10 mm
(0.39")
ø 5,5 mm
(0.22"
)
ø 50 mm
(1.97")
ø 12 mm
(0.47"
)
10 mm
(0.39")
ø 5,5 mm
(0.22"
)
ø 50 mm
(1.97")
ø 12 mm
(0.47"
)
X
ø 16 mm
(0.63"
)
ø 46 mm
(1.81")
10 mm
(0.39")
ø 5,5 mm
(0.22"
)
ø 70 mm
(2.76")
60 mm (2.36"
)

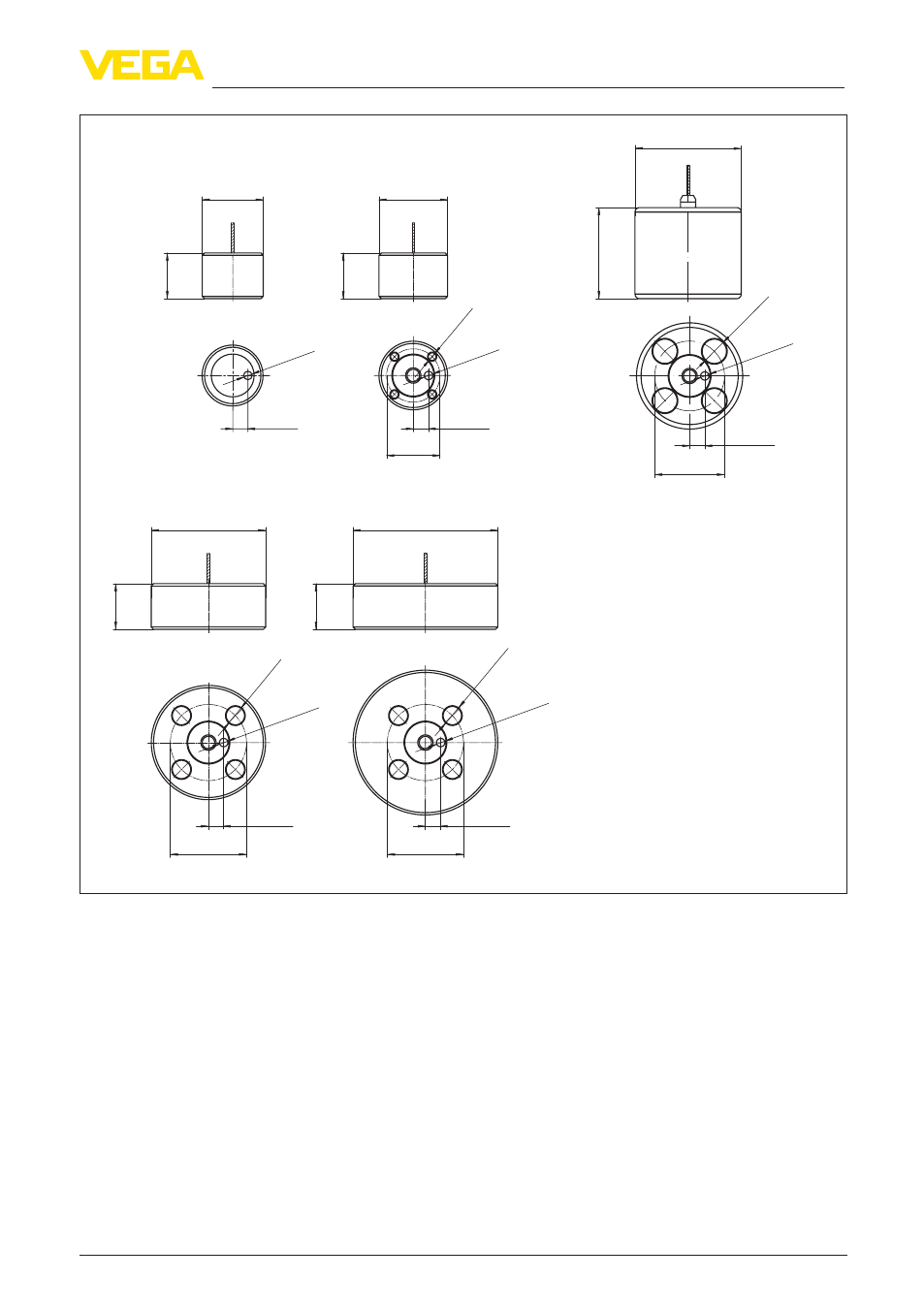

Рис. 5: Центрирующие грузы из металла
G1 Центрирующий груз ø 40 мм (1.57 in) из нержавеющей стали (316L) для троса с ø 2 мм (0.08 in)/ø 4 мм
(0.16 in) - для троса ø 2 мм имеется также груз с высотой 90 мм
G2 Центрирующий груз ø 45 мм (1.77 in) из нержавеющей стали (316L) для троса с ø 2 мм (0.08 in)/ø 4 мм
(0.16 in) - для троса ø 2 мм имеется также груз с высотой 90 мм
G3 Центрирующий груз ø 70 мм (2.76 in) из нержавеющей стали (316L) для троса ø 2 мм (0.08 in)
G4 Центрирующий груз ø 75 мм (2.95 in) из нержавеющей стали (316L) для тросов ø 2 мм (0.08 in)/ø 4 мм
(0.16 in)
G5 Центрирующий груз ø 95 мм (3.74 in) из нержавеющей стали (316L) для тросов ø 2 мм (0.08 in)/ø 4 мм
(0.16 in)
x Высота: 30 мм (1.18 in) - для троса ø 2 мм (0.08 in) имеется также с высотой 90 мм (3.54 in)
Натяжной груз крепится на конце тросового зонда и натягивает
его своим весом.
Металлический натяжной груз применяется для тросового зонда
в опускной или выносной трубе.
Натяжной груз
