3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
Центрирующий груз (G1, G2, G3, G4, G5) для троса ø 2 мм/ø 4 мм
(0.08/0.16 in)
L
SW 36 (1.42") (G¾, ¾ NPT)
SW 41 (1.61") (G1, 1 NPT)
SW 46 (1.81") (G1½, 1½ NPT)
G¾, ¾ NPT,
G1, 1 NPT,
G1½, 1½ NPT
22 mm (0.87"
)
46 mm (1.81"
)
ø 4 mm
(0.16")
Y
X
Y
X
ø 2 mm
(0.08")
1
2

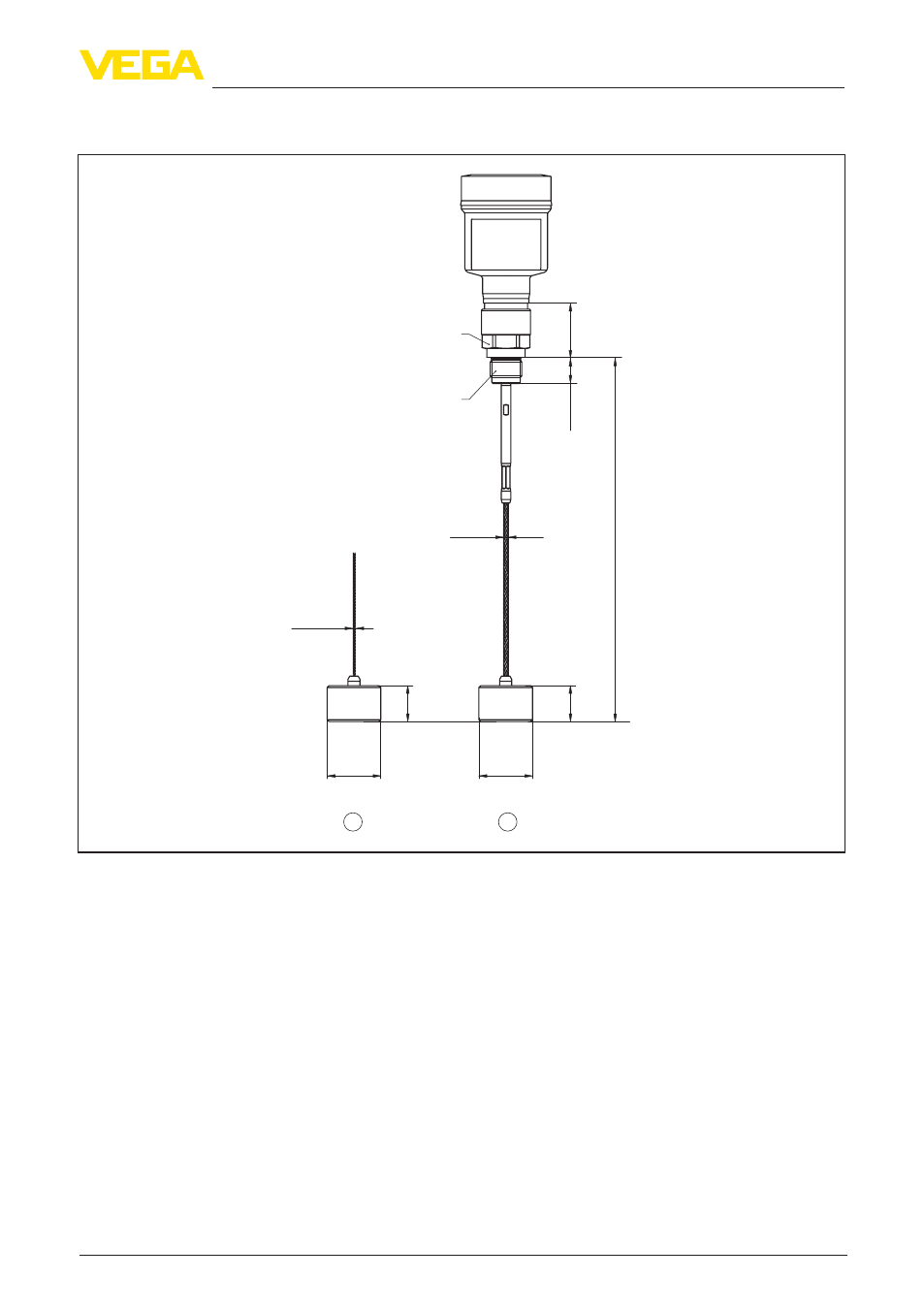

Рис. 21: Центрирующий груз из металла, ø 40, 45, 70, 75, 95 мм (1.57, 1.77, 2.76, 2.95, 3.74 in) для
VEGAFLEX 81, 82, 86 в тросовом исполнении
L Длина датчика
x ø 40 mm (1.57 in)
ø 45 mm (1.77 in)
ø 70 mm (2.76 in)
ø 75 mm (2.95 in)
ø 95 mm (3.74 in)
y 30 mm (1.17 oz)
60 мм (2.36 oz) - только у центрирующего груза ø 70 мм (2.76 in)
90 мм (3.54 oz) - только у центрирующих грузов ø 40 и 45 мм (1.57, 1.77 in) и с тросом ø 2 мм (0.08 in)
1 Тросовое исполнение ø 2 мм (0.08 in) с центрирующим грузом
2 Тросовое исполнение ø 4 мм (0.16 in) с центрирующим грузом
