1 Описание изделия
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
K4
K5
ø 30 mm
(1.18"
)
5,5 mm (0.22"
)
ø 75 mm
(2.95")
ø 48 mm
(1.89")
ø 95 mm
(3.74")
5 mm (0.20"
)
ø 30 mm
(1.18"
)
5,5 mm (0.22"
)
ø 75 mm
(2.95")
ø 48 mm
(1.89")
ø 95 mm
(3.74")
5 mm (0.20"
)

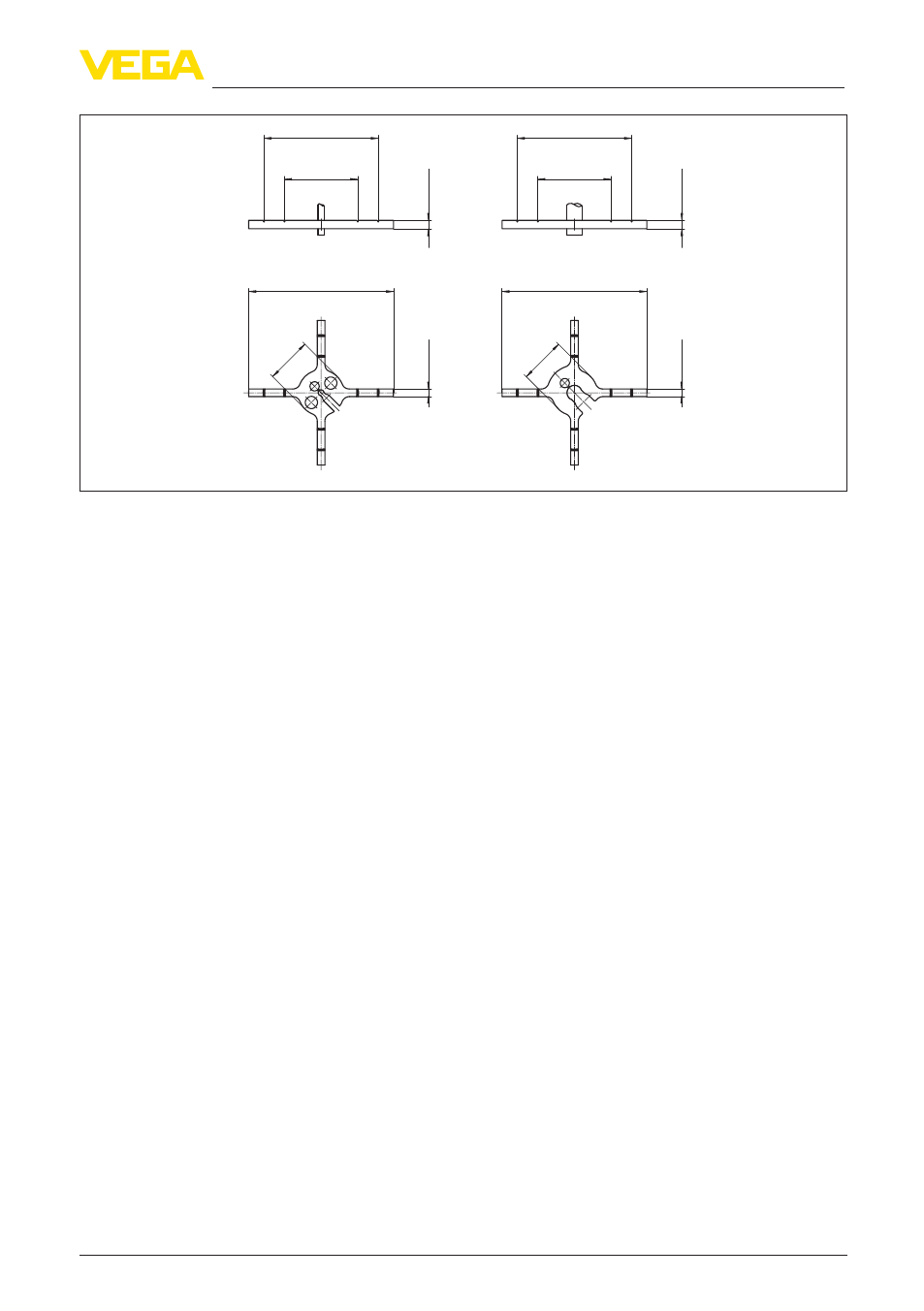

Рис. 2: Центрирующие звездочки из пластика (открытые сбоку)
K4 Центрирующие звездочки из пластика (PEEK) для троса с покрытием PFA ø 4 мм (0.16 in)
K5 Центрирующие звездочки из пластика (PEEK) для стержня с покрытием PFA ø 10 мм (0.39 in)
Металлические звездочки применяются при высоких
температурах процесса.
Пружинящие лучи звездочки фиксируют измерительный зонд в
трубе. Центрирующую звездочку нужно выбирать в соответствии
с внутренним диаметром трубы.
Звездочки этой конструкции надеваются на стержневой
измерительный зонд и фиксируются на желаемом месте
специальными стопорными кольцами. Стопорные кольца входят
в комплект.
Под такой центрирующей звездочкой измерение невозможно,
поэтому ее нужно монтировать как можно ближе к концу
измерительного зонда.
Подходящее исполнение центрирующей звездочки для
различных внутренних диаметров трубы см. в таблице в конце
этого раздела.
Центрирующие звез-
дочки из металла
