3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107

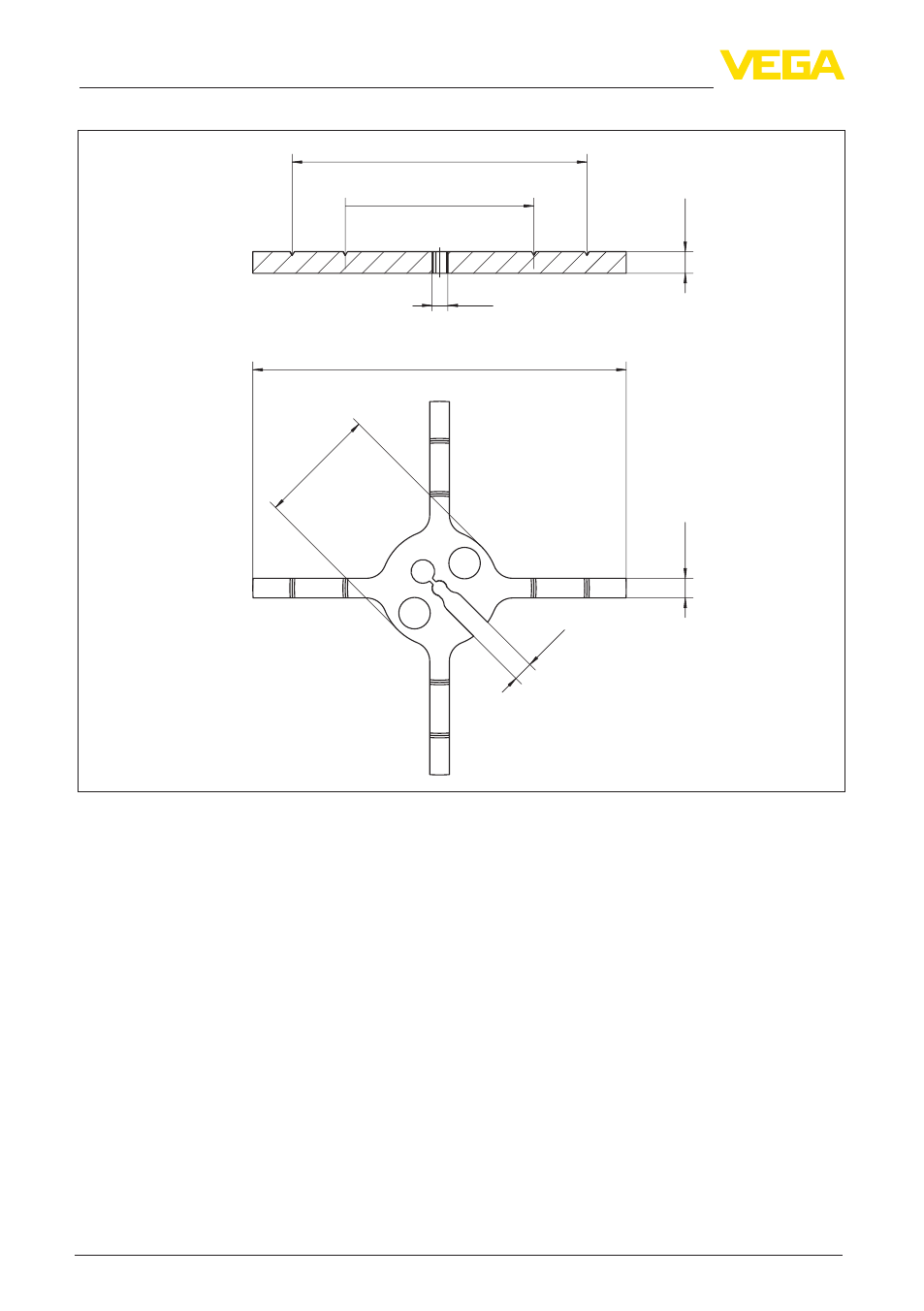

Центрирующая звездочка (K4) для троса ø 4 мм (0.16 in) - открытая сбоку
5 mm (0,2")
5 mm
(0,2")
5,5 mm (0.22"
)
ø 48 mm
(1.89")
ø 75 mm
(2.95")
ø 95 mm
(3.74")
ø 4 mm
(0.16")
ø 30 mm
(1.18"
)
Рис. 17: Центрирующая звездочка из пластика (PEEK) для VEGAFLEX 83 с тросом ø 4 мм (0.16 in)
