3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
Центрирующая звездочка (K2) для стержня ø 12 мм (0.47 in)
ø 75 mm (2.95")
ø 48 mm (1.89")
5,5 mm (0.22"
)
ø 30 mm (1.18"
)
5 mm (0,2")
ø 95 mm (3.74")
ø 21 mm
(0.83")
ø 5 mm
(0.2")
ø 12,1 mm
(0.48")

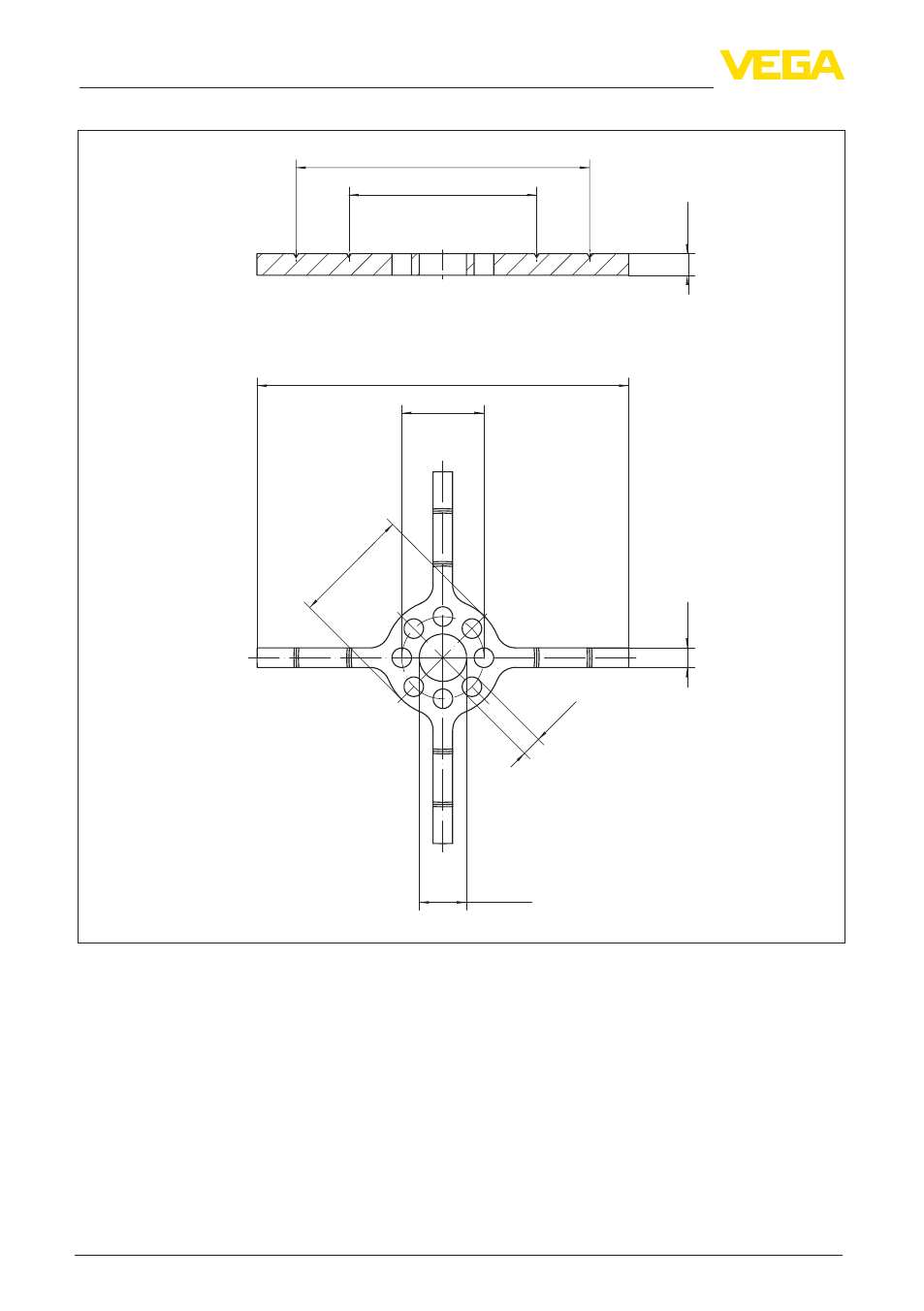

Рис. 15: Центрирующая звездочка из пластика (PEEK) для VEGAFLEX 81 со стержнем ø 12 мм (0.47 in)
