3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107

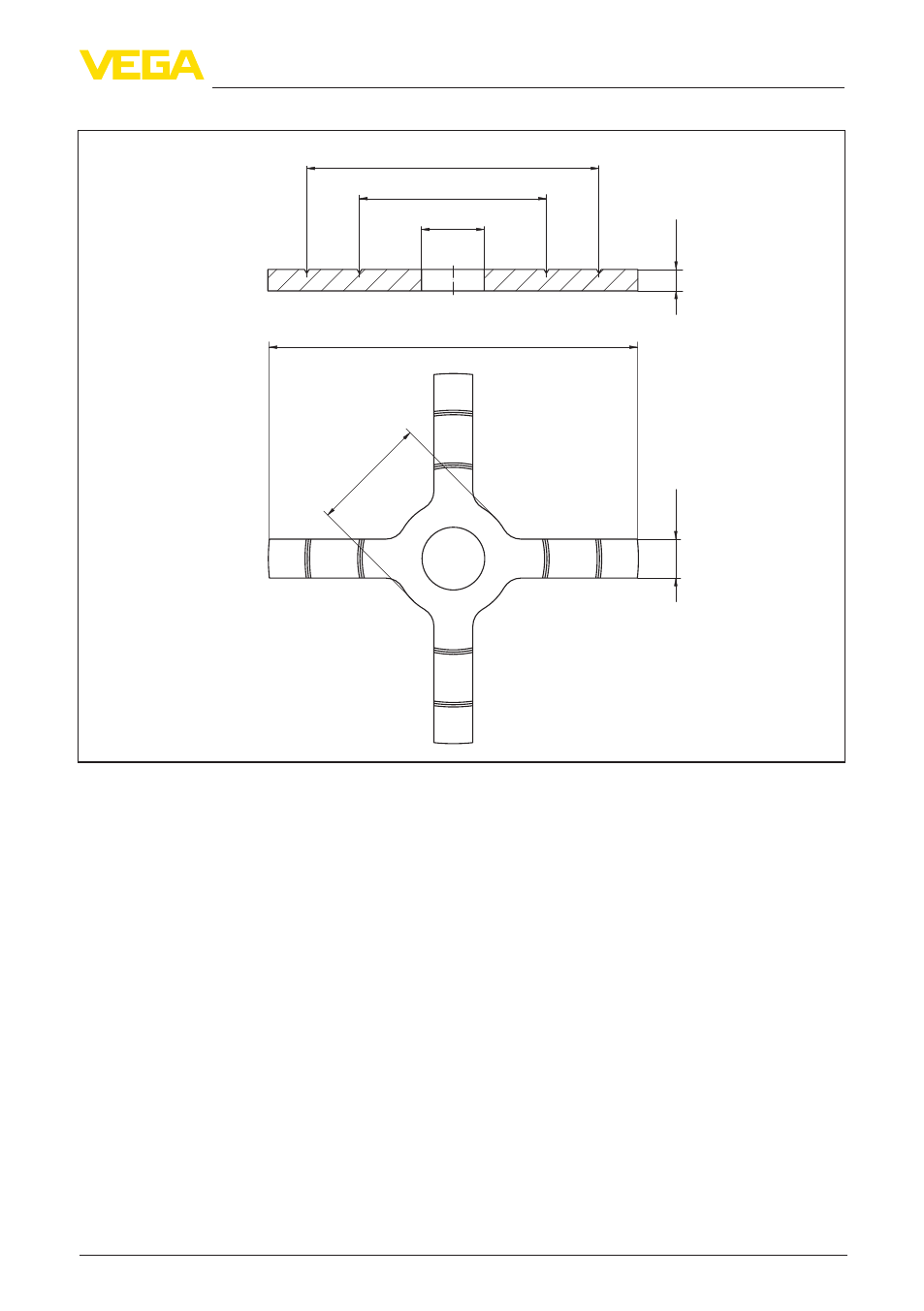

Центрирующая звездочка (K3) для стержня ø 16 мм (0.63 in)
5,5 mm (0.22"
) ø 16,1 mm
(0.63")
ø 48 mm (1.89")
ø 75 mm (2.95")
10 mm (0.39"
)
ø 95 mm (3.74")
ø 30 mm (1.18"
)
Рис. 16: Центрирующая звездочка из пластика (PEEK) для VEGAFLEX 82, 86 со стержнем ø 16 мм (0.63 in)
либо в комбинации с натяжным грузом
