2 Монтаж
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
Если измерительный зонд укорачивался, то целесообразно
слегка снять фаску на конце зонда.
4. На стержень прибора надеть центрирующую звездочку (1) и
второе стопорное кольцо (2).
Стопорные кольца фиксируют звездочку на желаемом месте.
Некоторый люфт при этом допустим.
Примечание:
Стопорные кольца можно двигать только в одном направлении.
Если стопорное кольцо было надето на стержень выше
желаемого положения, то кольцо следует перерезать боковыми
кусачками, после чего нужно использовать новое кольцо.
2.3 Центрирующие звездочки из пластика
(открытые сбоку) (K4, K5)
1

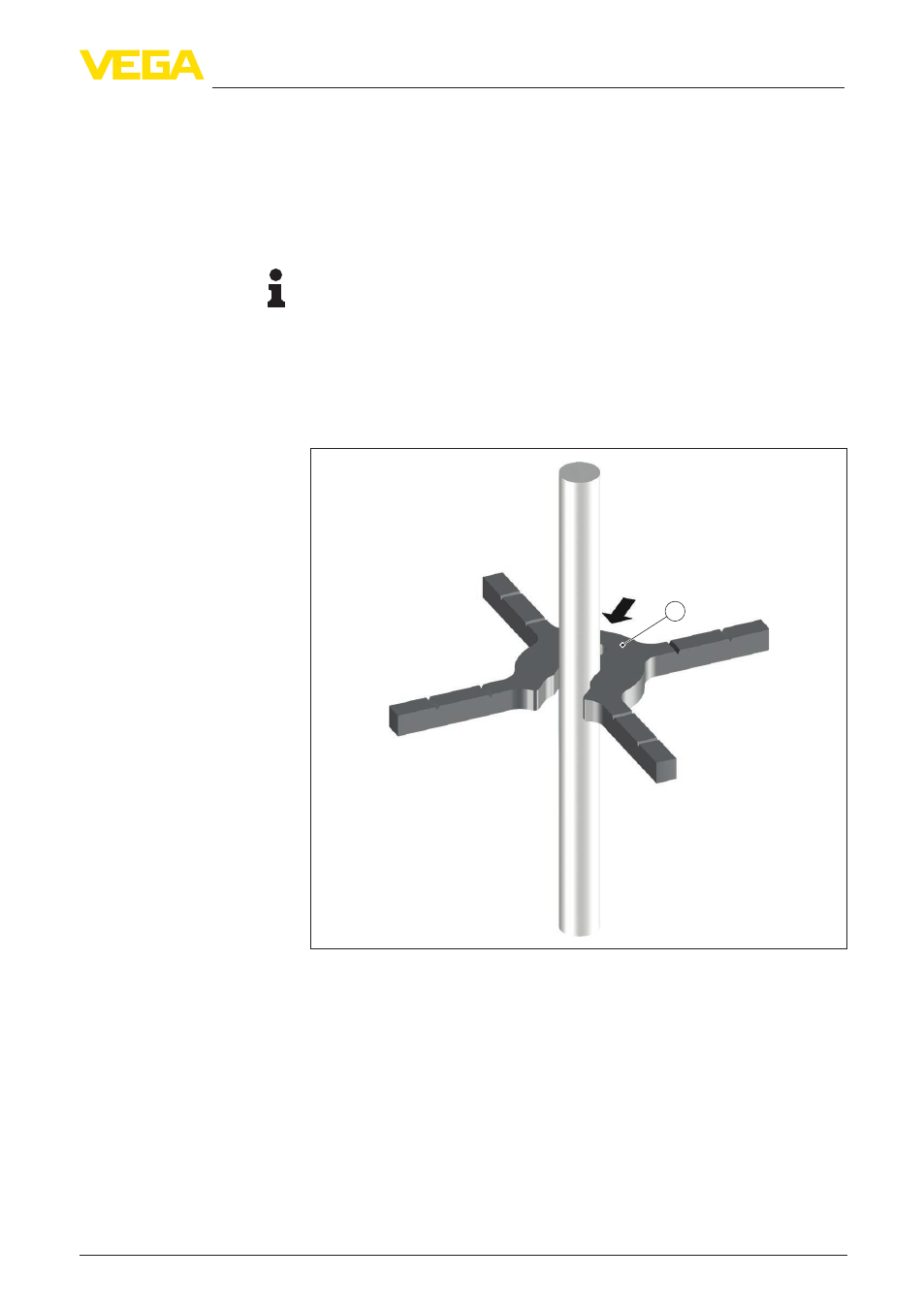

Рис. 9: Монтаж центрирующих звездочек из пластика (открытых сбоку)
1 Центрирующая звездочка (K4, K5) для внутр. диаметра трубы ≤ 100 мм
(4")
1. Необходимо обрезать лучи центрирующей звездочки
в соответствии с диаметром трубы, в которой будет
устанавливаться датчик. На лучах звездочки имеются
насечки, по которым лучи можно обрезать для труб
диаметром DN 50 (2") и DN 80 (3").
Обрезку производить слесарной ножовкой или боковыми
кусачками.
