2 Монтаж
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
2.2 Центрирующие звездочки из пластика
(K1, K2, K3)
2
2
1
2
1
2

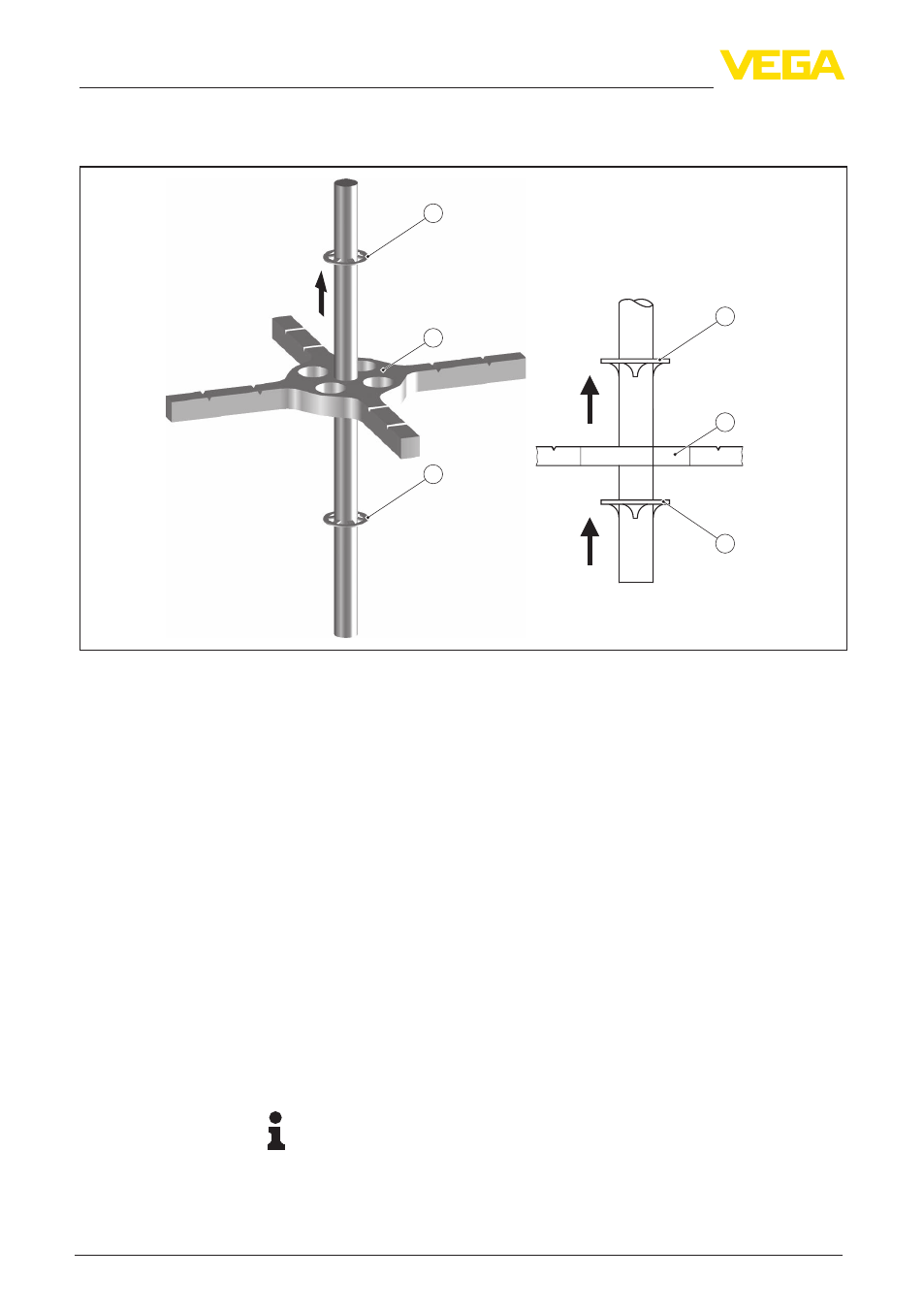

Рис. 8: Монтаж центрирующей звездочки
1 Центрирующая звездочка (K1, K2, K3) для внутр. диаметра трубы ≤ 100 мм (4")
2 Стопорное кольцо
1. Необходимо обрезать лучи центрирующей звездочки
в соответствии с диаметром трубы, в которой будет
устанавливаться датчик. На лучах звездочки имеются
насечки, по которым лучи можно обрезать для труб
диаметром DN 50 (2") и DN 80 (3").
Обрезку производить слесарной ножовкой или боковыми
кусачками.
2. Центрирующая звездочка должна монтироваться на
нижнем конце стержневого зонда. Используйте как можно
меньше центрирующих звездочек. Для стержневого зонда
в большинстве случаев достаточно одной центрирующей
звездочки на конце зонда. Если требуется больше
центрирующих звездочек, то их следует монтировать как
можно дальше друг от друга. Определите, где должна быть
размещена звездочка, и отметьте это место.
3. На стержень прибора надеть стопорное кольцо (2).
Рекомендация:
Надевать детали на стержень следует в перчатках или с
помощью куска тонкой трубы.
В случае зондов диаметром от 12 мм (0.47 in) использовать для
этого прилагаемый вспомогательный инструмент.
