1 Описание изделия
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
ø 16 mm
(0.63"
)
ø 16 mm
(0.63"
)
M1
M2

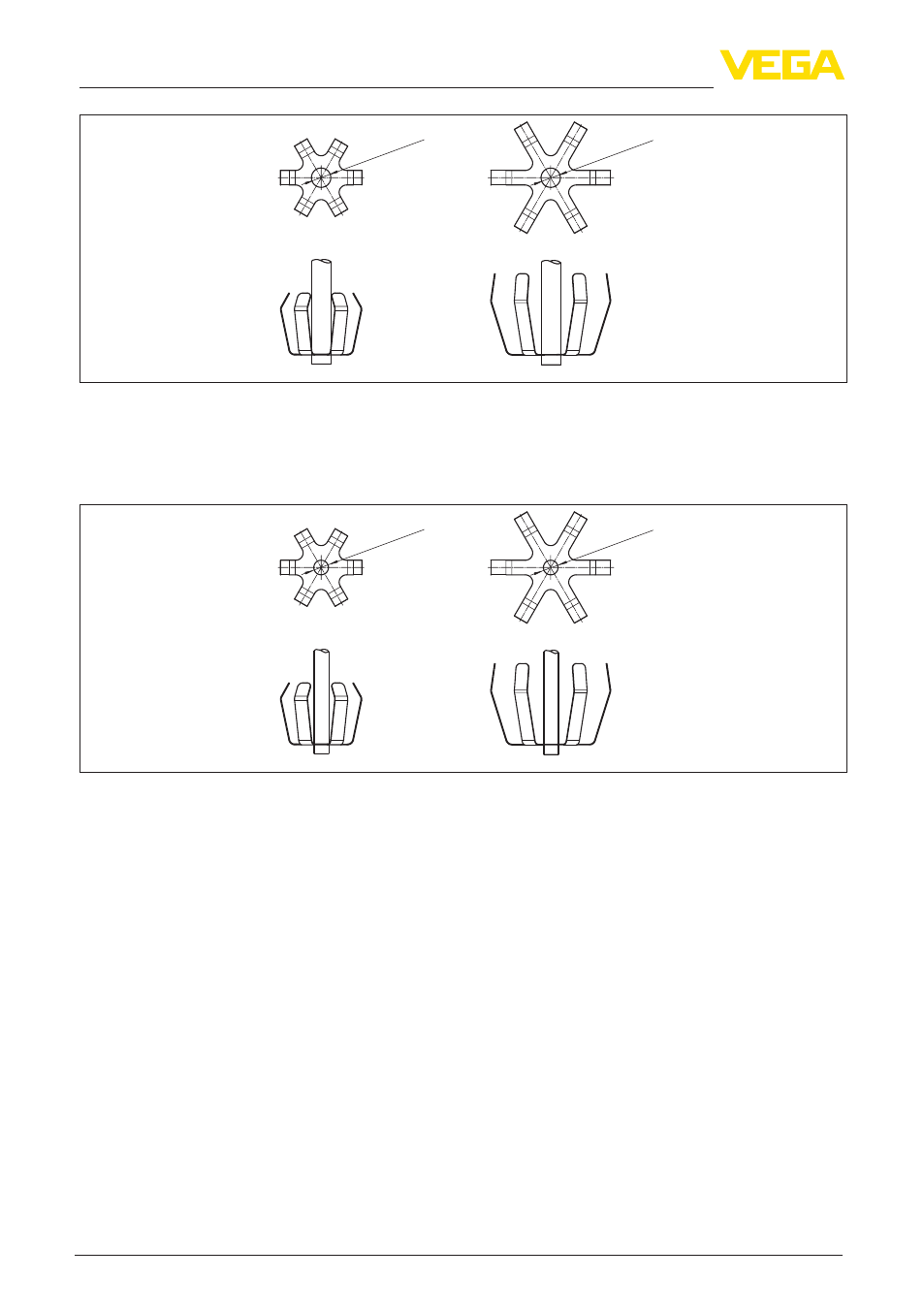

Рис. 3: Центрирующие звездочки из металла для стержневых исполнений с ø 16 мм (0.63 in)
M1 Центрирующие звездочки из нержавеющей стали (AISI 631) для стержня и натяжного груза ø 16 мм
(0.63 in) - внешний ø от 49,2 до 56,3 мм (1.9 - 2.2 in)
M2 Центрирующие звездочки из нержавеющей стали (AISI 631) для стержня и натяжного груза ø 16 мм
(0.63 in) - внешний ø от 66,6 до 84,9 мм (2.6 - 3.3 in)
ø 12 mm
(0.47"
)
ø 12 mm
(0.47"
)
M3
M4
Рис. 4: Центрирующие звездочки из металла для стержневых исполнений с ø 12 мм (0.47 in)
M3 Центрирующие звездочки из нержавеющей стали (AISI 631) для стержня ø 12 мм (0.47 in) - внешний
ø от 49,2 до 56,3 мм (1.9 - 2.2 in)
M4 Центрирующие звездочки из нержавеющей стали (AISI 631) для стержня ø 12 мм (0.47 in) - внешний
ø от 66,6 до 84,9 мм (2.6 - 3.3 in)
Центрирующий груз крепится на конце тросового зонда и
натягивает его своим весом.
Металлический центрирующий груз применяется для тросового
зонда в опускной или выносной трубе.
Центрирующий груз нужно выбирать в соответствии с
внутренним диаметром трубы.
Для применения в очень неспокойных окружающих условиях
или при значительном наклоне имеются более тяжелые
центрирующие грузы ø 40 и 45 мм с высотой 90 мм вместо 30 мм.
Подходящее исполнение центрирующего груза для различных
измерительных зондов см. в таблице в конце этого раздела.
Центрирующий груз
