2 Монтаж
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
1
4
2
1
4
2

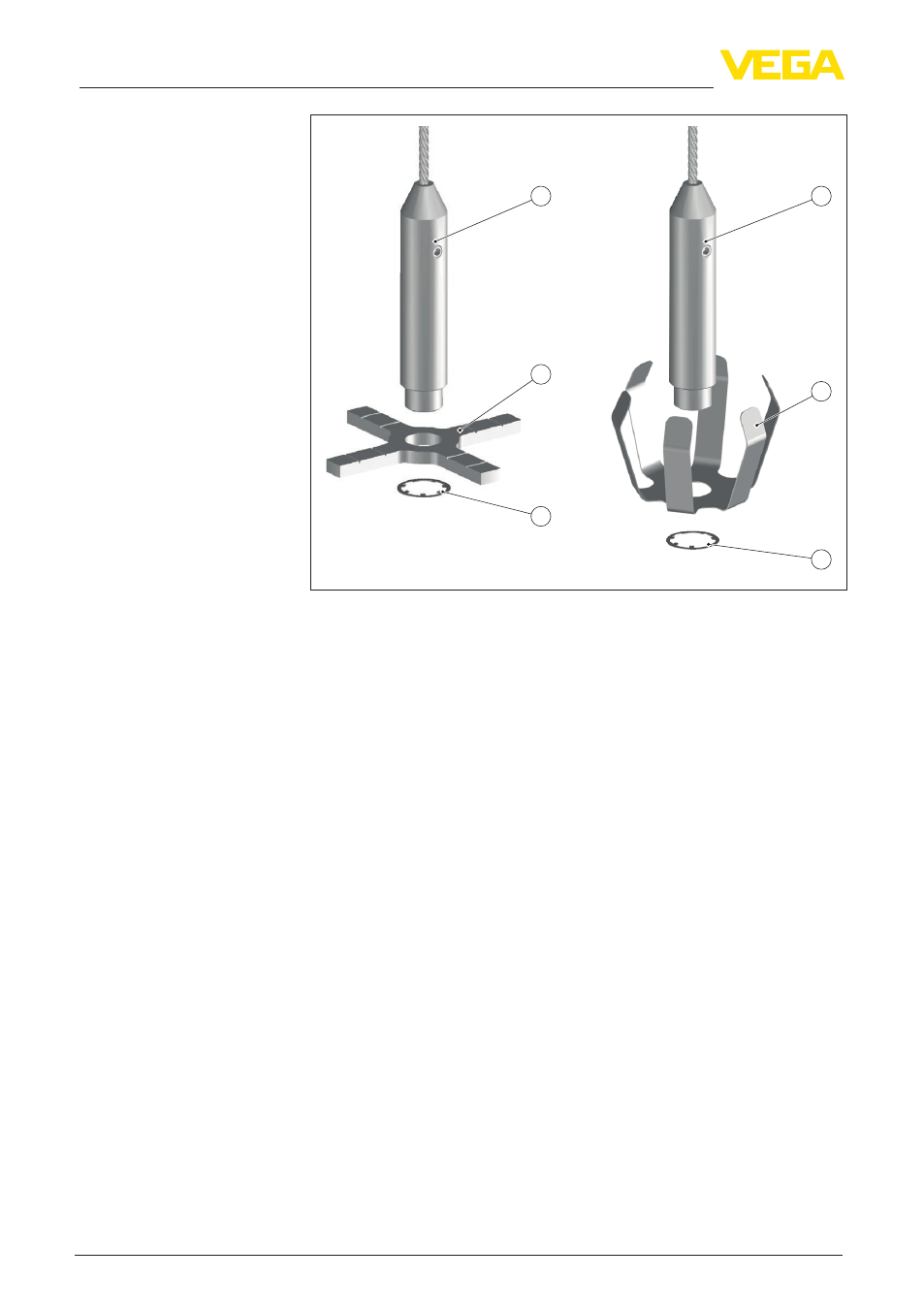

Рис. 13: Монтаж центрирующей звездочки (K3 или M1, M2) на натяжном
грузе (S1, S2)
1 Натяжной груз (S1, S2)
2 Центрирующая звездочка из пластика (K3) для внутр. диаметра трубы
≤ 100 мм (4")
3 Центрирующие звездочки из металла (M1, M2)
4 Стопорное кольцо
1. Обрезать лучи центрирующей звездочки (2) в соответствии
с диаметром опускной или выносной трубы, в которой
будет устанавливаться датчик. На лучах звездочки (2)
имеются насечки, по которым лучи можно обрезать для труб
диаметром DN 50 (2") и DN 80 (3").
Обрезку производить слесарной ножовкой или боковыми
кусачками.
В случае металлической центрирующей звездочки (3), нужно
использовать подходящую центрирующую звездочку.
2. Надеть центрирующую звездочку (2 или 3) на короткий
выступ на конце натяжного груза (1)
3. Надеть стопорное кольцо (4) на короткий выступ на конце
натяжного груза (1)
