1 Описание изделия
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
Подходящее исполнение центрирующей звездочки для
различных стержневых и тросовых зондов см. в таблице в конце
этого раздела.
K1
K2
K3
5,5 mm (0.22"
)
ø 75 mm
(2.95")
ø 48 mm
(1.89")
5,5 mm (0.22"
)
ø 75 mm
(2.95")
ø 48 mm
(1.89")
5,5 mm (0.22"
)
ø 75 mm
(2.95")
ø 48 mm
(1.89")
ø 30 mm
(1.18"
)
ø 95 mm
(3.74")
5 mm (0.20"
)
ø 30 mm
(1.18"
)
ø 95 mm
(3.74")
5 mm (0.20"
)
ø 30 mm
(1.18"
)
ø 95 mm
(3.74")
10 mm (0.39"
)
ø 5 mm
(0.20"
)
ø 12 mm
(0.47")
ø 8 mm
(0.32")
ø 16 mm
(0.63")

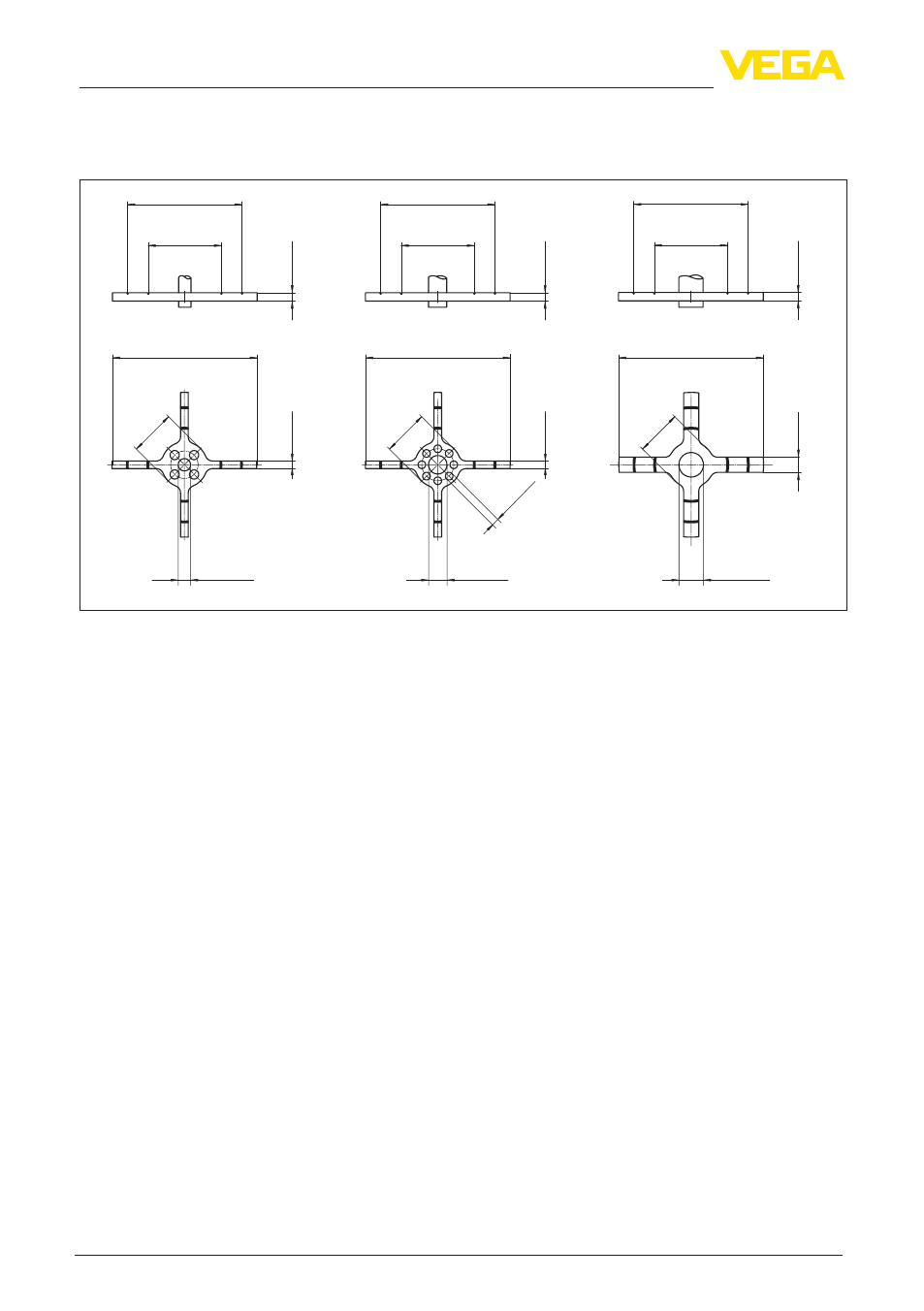

Рис. 1: Центрирующие звездочки из пластика
K1 Центрирующие звездочки из пластика (PEEK или PTFE) для стержня ø 8 мм (0.32 in)
K2 Центрирующие звездочки из пластика (PEEK) для стержня ø 12 мм (0.47 in)
K3 Центрирующие звездочки из пластика (PEEK) для стержня и натяжного груза ø 16 мм (0.63 in)
Такие центрирующие звездочки предназначены для
измерительных зондов с пластиковым покрытием.
Пластиковые центрирующие звездочки применимы при
температурах процесса до 250° C (482° F).
На четырех лучах центрирующей звездочки имеются насечки,
по которым можно обрезать лучи в соответствии с диаметром
трубы.
Звездочки этой конструкции надеваются на зонд сбоку и не
требуют дополнительных средств крепления.
Используйте как можно меньше центрирующих звездочек. Для
стержневого зонда в большинстве случаев достаточно одной
центрирующей звездочки на конце зонда.
Подходящее исполнение центрирующей звездочки для
различных диаметров стержней и тросов см. в таблице в конце
этого раздела.
Центрирующие звез-
дочки из пластика
(открытые сбоку)
