26
3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
(0.63 in) - внешний ø от 66,6 до 84,9 мм (2.6 до 3.3 in)
Центрирующая звездочка из металла (M3, M4) ø 12 мм (0.47 in) - труба 2"/3"
ø 12 mm
(0.47"
)
ø 12 mm
(0.47"
)
M3
M4

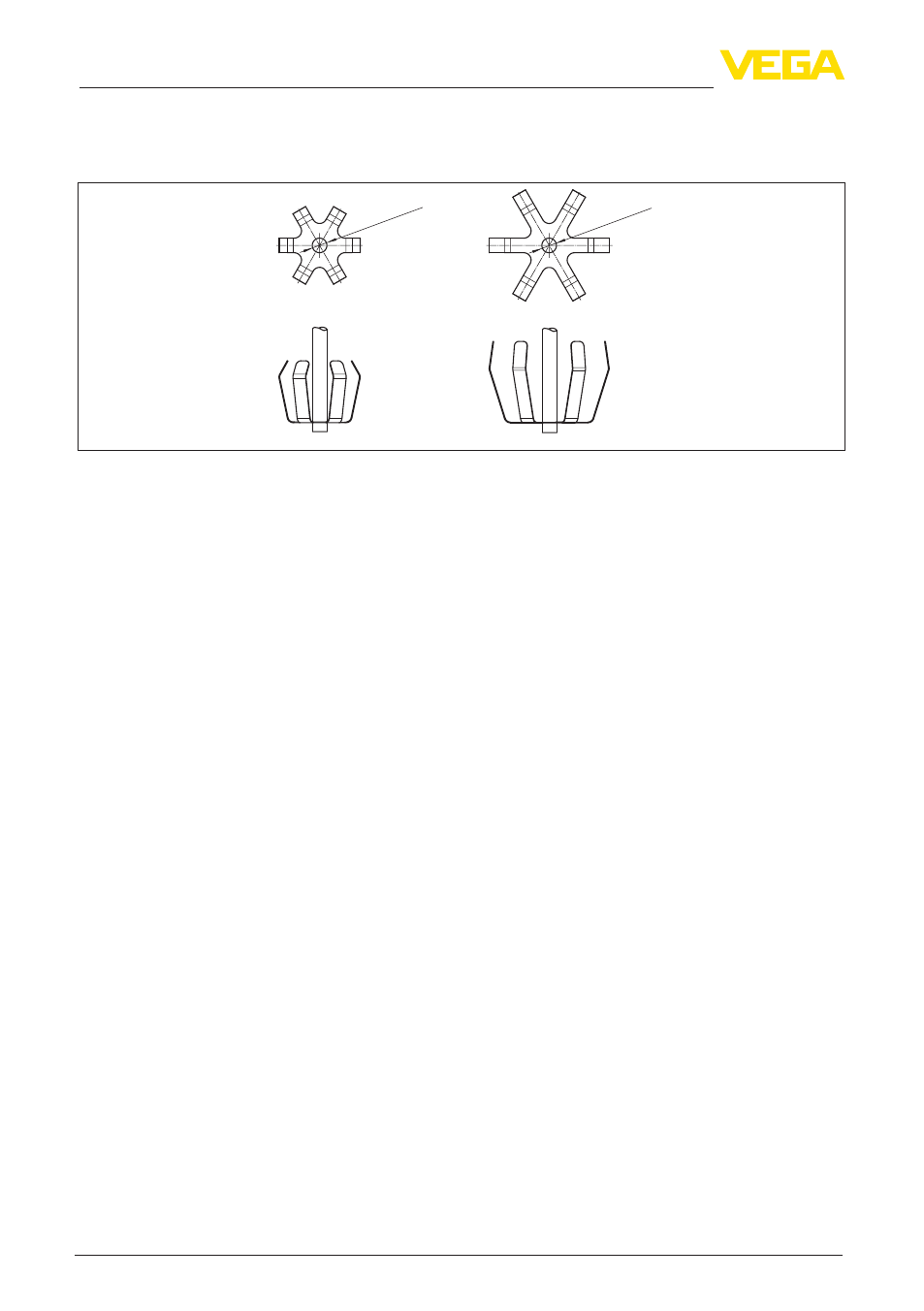

Рис. 20: Центрирующая звездочка из металла для VEGAFLEX 81 со стержнем ø 12 мм (0.47 in)
A Центрирующие звездочки из нержавеющей стали (316L) для стержня ø 12 мм (0.47 in) - внешний ø от
49,2 до 56,3 мм (1.9 - 2.2 in)
B Центрирующие звездочки из нержавеющей стали (316L) для стержня ø 12 мм (0.47 in) - внешний ø от
66,6 до 84,9 мм (2.6 - 3.3 in)
